第 4 章 生产程序编辑 Rev03

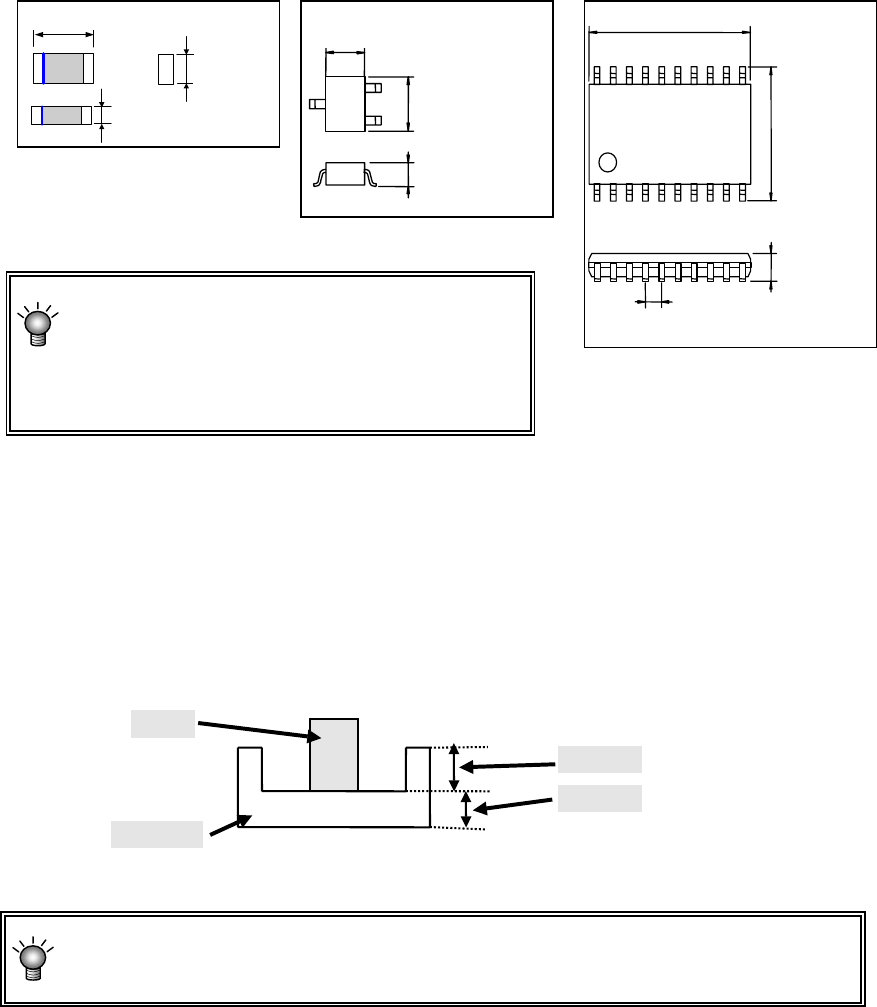

4)外形尺寸
进行激光识别时，要用键盘输入元件外形尺寸。因此，要输入激光照射部分的长、宽尺寸。
◆方形芯片 ◆SOT ◆SOP
长宽尺寸输入有误时，有时无法定心。
元件高度输入有误时，会因激光的测量位置不稳，
容易造成激光的识别错误。
5)定心方式
指定寻找元件中心的方法。
FX-1 指定采用“激光”定心。
6)吸取深度
当连接器元件等，吸嘴的吸取面比元件上底面低时，需要输入从吸嘴顶端到元件上面的尺寸。
这里的“元件高度”，是指从吸嘴顶端到元件下底面的尺寸。
吸嘴
吸取深度
元件高度
连接器
FX-1 并不使用，吸取深度数据，操作不会受此项设定值的影响。
但为保持与其他机种的元件数据的可交换性（使用数据库时），需要输入此项数据。
外形寸法 横
外形寸法 横
外形寸法 縦
部品高さ
＋
外形寸法 横
部品高さ
外形寸法 縦
＋
部品高さ
外形寸法 縦
リードピッチ
＋
外形尺寸 宽
外形尺寸 宽
外形尺寸 宽
外形尺寸
长
外形尺寸 长
元件高度
外形尺寸 长
元件高度
元件
高度
引脚间距
4-34
第 4 章 生产程序编辑 Rev03
4-3-5-2-2. 包装方式
1)带的输入方法
图 4-3-5-5 元件数据（包装方式为带状）
①带宽
选择带的宽度。
带宽
间距
②供料间距
选择带的传送间距。
带宽为 12mm～44mm 时，要根据带状送料器一侧
的传送间距，设定元件数据的间距。
例）12mm 带状送料器（FF12FS）传送 8mm 元件时，带
状送料器的传送间距为“8”，「元件数据」的“间距”
应设定为“4*2”。
带状送料器一侧的设定参见“带状送料器使用说明”。
③元件供应角度
输入从供应姿势到贴片需要旋转的角度。参见“（4）元件供应角度与贴片角度”
4-35
第 4 章 生产程序编辑 Rev03
2)管状的输入方法
图 4-3-5-6 元件数据（包装方式为管状）
①类型
类型：选择管状送料器。
类型 N：适用于 7mm～13.4mm 宽的元件
类型 W：适用于 15mm～31.2mm 宽的元件
②送料等待时间
设置从吸取元件后到下一个元件被吸取为止的等待时间（每种送料器类型均有此项设定值），用
百分比设定实际应等待时间的比例。
初始值为 100%。
③元件供应角度
输入从供应姿势到贴片需要旋转的角度。参见“（4）元件供应角度与贴片角度”。
4-36
