第 4 章 生产程序编辑 Rev03 2)管状的输入方法 图 4-3-5-6 元件数据（包装方式为管状） ①类型 类型：选择管状送料器。 类型 N ：适用于 7mm～13.4mm 宽的元件 类型 W ：适用于 15mm～31.2mm 宽的元件 ②送料等待时间 设置从吸取元件后到下一个元件被吸取为止的 等待时间（每种送料器类型均有此项设定值），用 百分比设定实际应等待时间的比例。 初始值为 100%。 ③元件供应角度 输入从供应姿…
第 4 章 生产程序编辑 Rev03
4-3-5-2-2. 包装方式

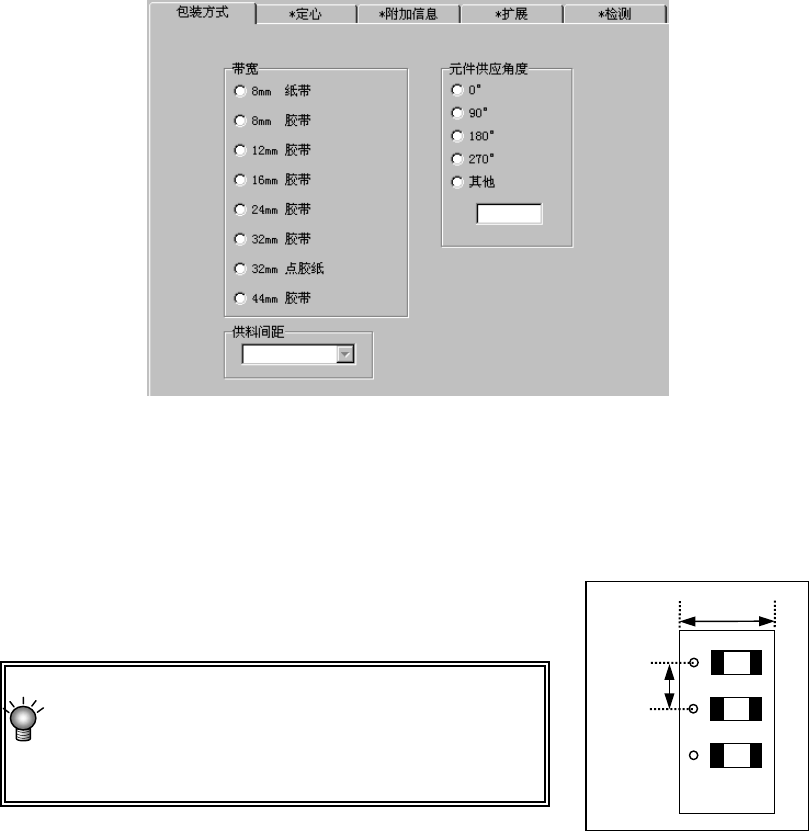

1)带的输入方法
图 4-3-5-5 元件数据（包装方式为带状）
①带宽
选择带的宽度。
带宽
间距
②供料间距
选择带的传送间距。
带宽为 12mm～44mm 时，要根据带状送料器一侧
的传送间距，设定元件数据的间距。
例）12mm 带状送料器（FF12FS）传送 8mm 元件时，带
状送料器的传送间距为“8”，「元件数据」的“间距”
应设定为“4*2”。
带状送料器一侧的设定参见“带状送料器使用说明”。
③元件供应角度
输入从供应姿势到贴片需要旋转的角度。参见“（4）元件供应角度与贴片角度”
4-35
第 4 章 生产程序编辑 Rev03

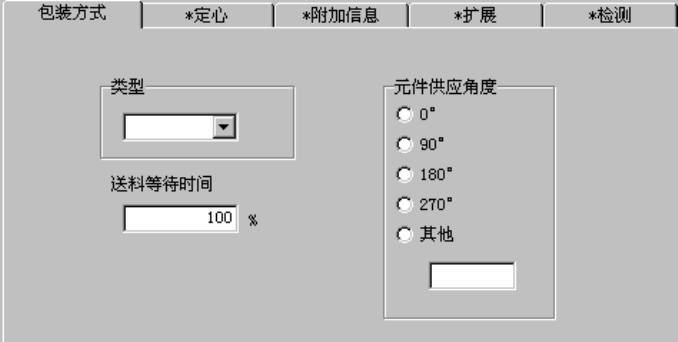

2)管状的输入方法
图 4-3-5-6 元件数据（包装方式为管状）
①类型
类型：选择管状送料器。
类型 N：适用于 7mm～13.4mm 宽的元件
类型 W：适用于 15mm～31.2mm 宽的元件
②送料等待时间
设置从吸取元件后到下一个元件被吸取为止的等待时间（每种送料器类型均有此项设定值），用
百分比设定实际应等待时间的比例。
初始值为 100%。
③元件供应角度
输入从供应姿势到贴片需要旋转的角度。参见“（4）元件供应角度与贴片角度”。
4-36
第 4 章 生产程序编辑 Rev03

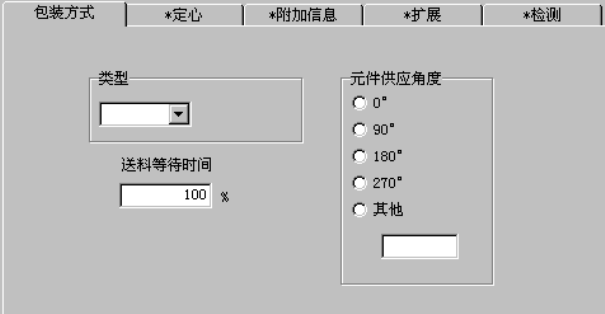

3)散装的输入方法
图 4-3-5-7 元件数据（包装方式为散装）
①类型
设定类型：选择散装送料器。
②送料等待时间
输入吸取元件后，直到下一个元件被吸取为止的等待时间（每种送料器类型均有此项设定值）
用百分比设定实际应等待的时间比例。
初始值为 100%。
③元件供应角度
输入从供应姿势到贴片需要旋转的角度。参见“（4）元件供应角度与贴片角度”。
4-37
