第 4 章 生产程序编辑 Rev03 注１） “贴片偏移量”值， 请输入激光定心的中心位置到贴片坐标点的距离。值的符号如下 （箭 头是到贴片坐标点的距离）。 +Y -X +X 激光定心的中心位置 -Y 例）按下列情况进行贴片时，贴片偏移量应输入“X=0，Y= +3 ”。 贴片坐标点 3 激光定心中心位置 注２） 偏移值以贴片角度“0”为基准输入。 例）当元件的贴片角度是“90”时，贴片角度假设为“0”输入“贴片偏移量”。 在下列情况（贴…
第 4 章 生产程序编辑 Rev03
例2）以下面的元件为例输入偏移值。数值的单位是“mm（毫米）”。
（ （无色）→ 引脚部分， （有色）→ 模部， （粗线）→PAD）
贴片坐标点 激光高度
基板上的 PAD（垫片） 从上面看元件 从横向看元件（前侧方向）
在贴片坐标点和激光定心的中心位置不同的情况下，直接贴片会发生贴片偏移。因此，贴
片坐标点和激光定心的中心位置的偏移部分，应作为偏移值输入“贴片偏移量”中。
未输入偏移值而进行贴片时，会出现下列情况：
激光定心中心位置
5.5
5 10
5 2
2
针对本例情况，应输入偏移值，才能使引脚的前端贴在 PAD（垫片）的中央部位。
在“贴片偏移量”里输入“X=-5.5，Y=-10”后，贴片位置变化如下。
2
3
4-48
第 4 章 生产程序编辑 Rev03

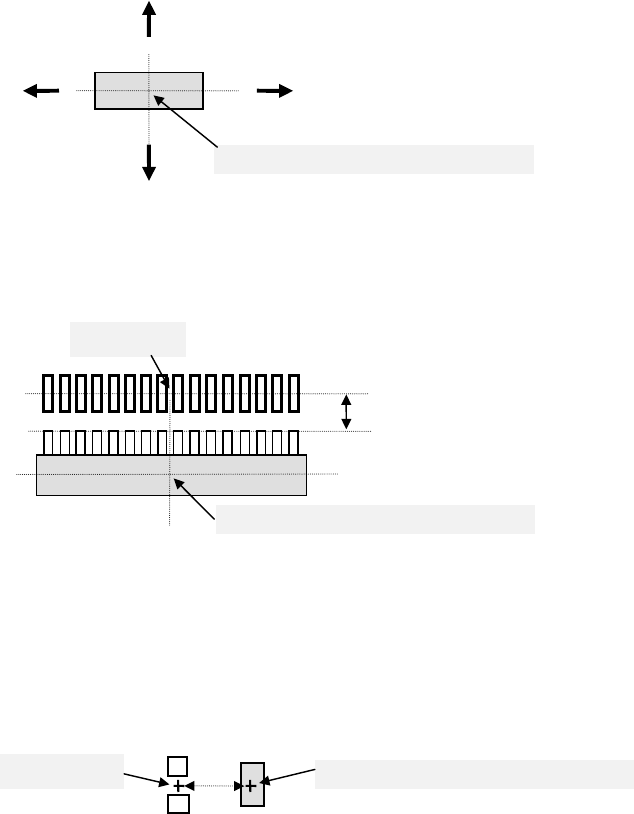

注１）“贴片偏移量”值，请输入激光定心的中心位置到贴片坐标点的距离。值的符号如下（箭
头是到贴片坐标点的距离）。
+Y
-X +X
激光定心的中心位置
-Y
例）按下列情况进行贴片时，贴片偏移量应输入“X=0，Y=
+3”。
贴片坐标点
3
激光定心中心位置
注２）偏移值以贴片角度“0”为基准输入。
例）当元件的贴片角度是“90”时，贴片角度假设为“0”输入“贴片偏移量”。
在下列情况（贴片角度“90”）下输入“X=0，Y=2”。
贴片坐标点 2 激光定心中心位置
注３）偏移的输入方法有两种：如本书上所述，一种方法是在「元件数据」的“贴片偏移量”输
入偏移值，另一种方法是在「贴片数据」上的“X,Y 坐标”上加减偏移值。
但是，贴片数据需要按贴片点逐一输入偏移值。因此，如果元件的贴片点多、或不想变更
贴片数据时，可用「元件数据」的“贴片偏移量”法输入偏移值。
注４）根据不同的元件，变更「元件数据」－「扩展」的“激光高度”值后，有时定心中心位置
会出现变化。因此，可以采用不输入“贴片偏移”值、只调整“激光高度”的方法，改变
贴装位置。但是，这种情况需要设定能取得稳定的定心位置的“激光高度”。
4-49
第 4 章 生产程序编辑 Rev03
4)激光高度
设定激光定心时的测量高度。输入从吸嘴端点到激光照射的测量位置距离。
根据元件高度与元件种类，自动决定初始值，但不同的元件（激光测量位置是圆筒形或透
明色等等）有时需要变更初始值。请设定可以稳定识别的高度。
レーザ光
ノ
+Z
ノ
0
ズル
吸嘴
部品
レーザ高さ
ズル高さ
吸嘴高度
元件
激光高度
激光
-Z
◆默认值
激光高度，有的是根据元件种类与元件高度设定默认值。现将一些有代表性的元件种类、元
件高度与激光高度默认值的关系列表如下。
元件种类 测量位置 测量高度(mm)
レーザ測定位置
部品高さ
t
t
-－
2
方形芯片
2
t
-
－
元件高度
激光测量位置
铝电解电容器
レーザ測定位置
部品高さ
t
β
-(t-β)
-(t - β)
β = 0.35
元件高度
激光测量位置
SOT
レーザ測定位置
モールド部
部品高さ
t
-γ
-γ
γ=0.25
模块部
元件高度
激光测量位置
SOP
HSOP
レーザ測定位置
モールド部
部品高さ
t
-0.7t
-0.7 × t
元件高
模块部
元件高度
激光测量位置
