第 4 章 生产程序编辑 Rev03
4-3-8 数据一致性检查
检查制作的程序与机器设置时的设定内容是否有矛盾，以及程序本身是否有矛盾。
一致性检查结束后，才能进行优化。如果检查的结果有错误，则显示错误内容。请参照显示
的内容，修改程序或「机器设置」。
1) 执行一致性检查
在菜单栏中，选择「数据」 / 「数据一致性检查」项，开始执行一致性检查。
2) 报告检查结果

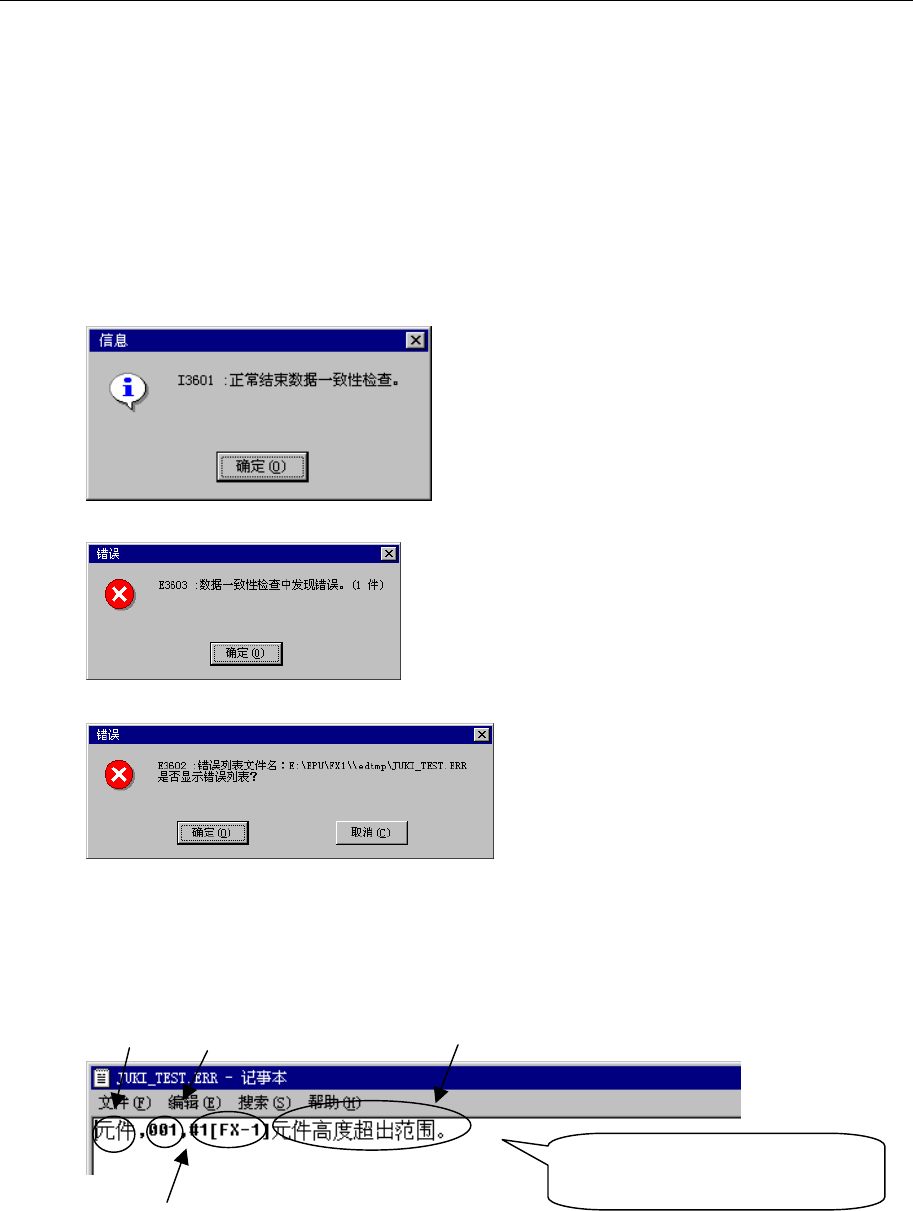

一致性检查结束后，显示如下提示。
①正常结束时
图 4.3.8.1
②检查出错误时
图 4.3.8.2
按「确定」按钮后，会显示是否显示错误内容的询问画面。
图 4.3.8.3
选择「确定」时，显示错误内容。
3)错误信息内容
数据种类 数据内的制作编号 错误内容
[元件数据]的第 1 号元件设定的
元件高度超出范围。
使用 HLC 时显示,
使用 FX1 时不显示。
图 4.3.8.4
4-61
第 4 章 生产程序编辑 Rev03
4-4 优化
优化是对编辑程序制作的生产程序进行
①送料器配置的优化
②吸取贴片顺序的优化
的操作。
4-4-1 设定优化的条件
优化，受各种因素影响。
这些因素包括装置方面决定的项目和用户方面设定的项目。
这里就用户方面设定的项目进行说明。
4-4-1-1 元件供应数
当一种元件的贴片点数较突出（多）而只使用 1 个送料器时，会使生产效率失衡。这时，
如果送料器与元件有充裕，可用多个送料器供应相同元件，以提高生产效率。
＜设定步骤＞

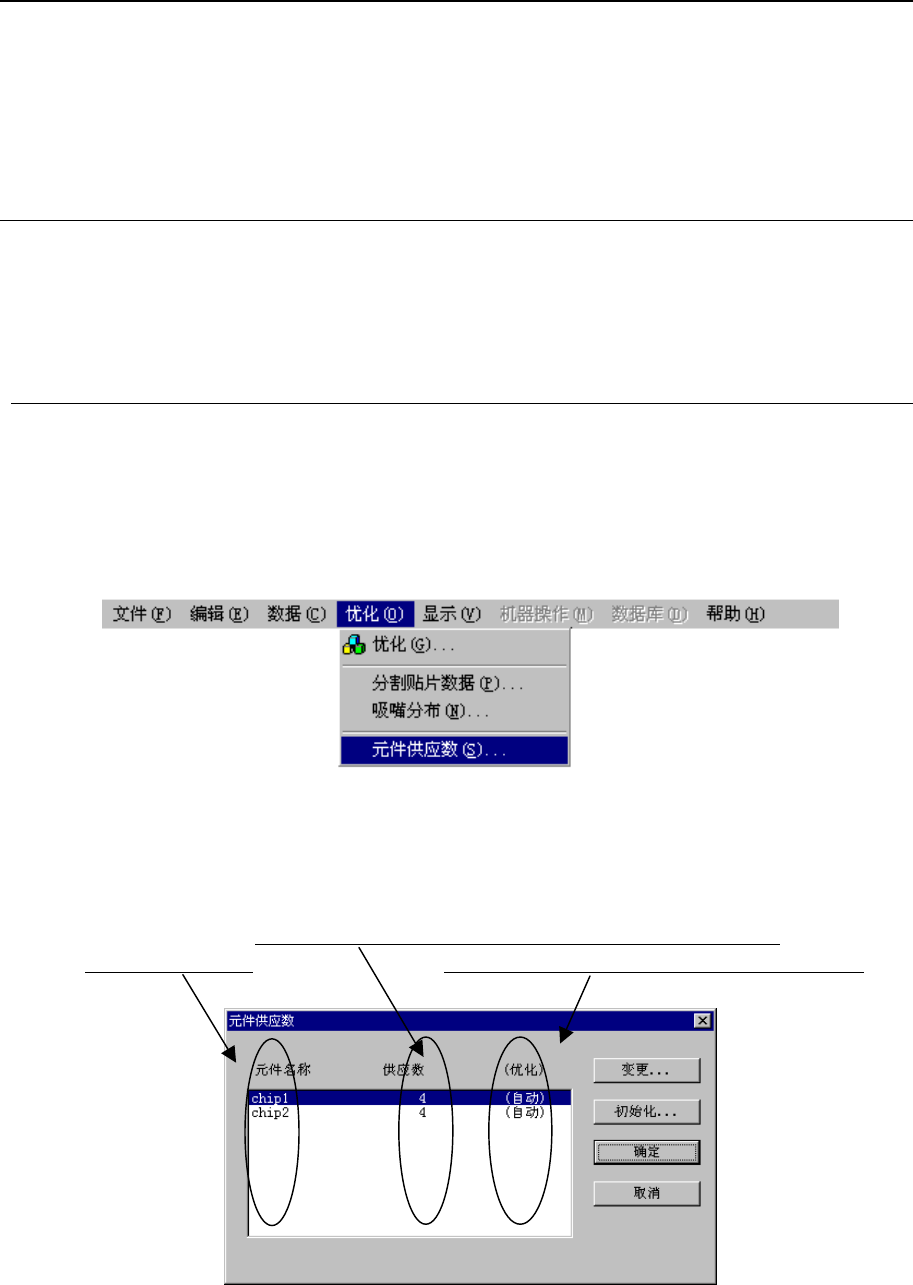

1)在菜单选项中，单击「优化」/「元件供应数」。
图 4.4.1.1. 选择元件供应数
2)显示如下元件供应数画面。
单击要设定的元件数的元件名，再单击[变更]。
优化后的送料器数，以及手动设定的送料器数的显示区域
元件数据的元件名
优化设定送料器数时显示“自动”（初始值）
图 4.4.1.2 元件供应数画面示例
4-62
第 4 章 生产程序编辑 Rev03
供应数的初始值为“自动”。“自动”的情况下，通常为一个送料器。如特定
元件数量比其它多出很多时（整体平均 3 倍以上），元件供应数将自动增加。
因此，送料器只自动增加一个时，或者要再增加时，需要手动设定。

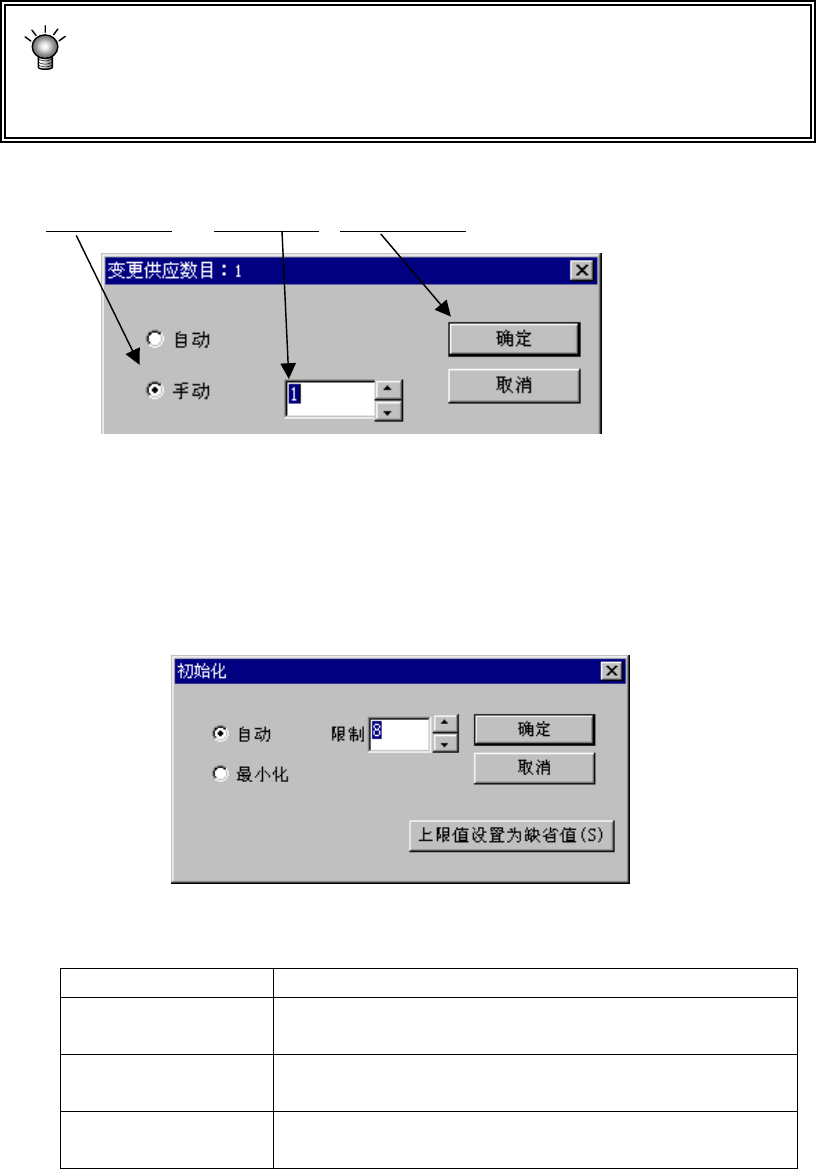

3) 选择变更后，出现如下画面。请设定送料器数。
单击“手动”后，输入供应数，单击「确定」。
图 4.4.1.3
4)初始化
元件供应数设定为自动，或最小化。
在“元件供应数显示画面”中，单击初始化后显示初始化画面。
这里的设定对全部元件有效。
图 4.4.1.4
设定项目 内 容
自动 自动初始化所有元件供应数。自动的情况下，可以增加
设定送料器上限（默认值为 20）。
最小化 所有元件供给数，根据各元件吸取数据数的总数，执行
初始化。
上限值设置为缺省值 把上限值的设定作为默认注册。新建程序时，适用初始
值。
4-63
