第 4 章 生产程序编辑 Rev03
15) 图像复制
图像复制功能，可将标记数据库中注册的标记数据，作为 BOC 标记、或基准领域标记，复制到
数据库里。
＜图像复制的步骤＞
①请选择BOC标记或IC标记的
标记示教项目。
图 4.5.1.11 图 4.5.1.12
②在菜单栏中选择「编辑」/「图像复制」后，显示如下画面。
在已注册的标记数据列表中选择需要复制的标记数据，单击「复制」。

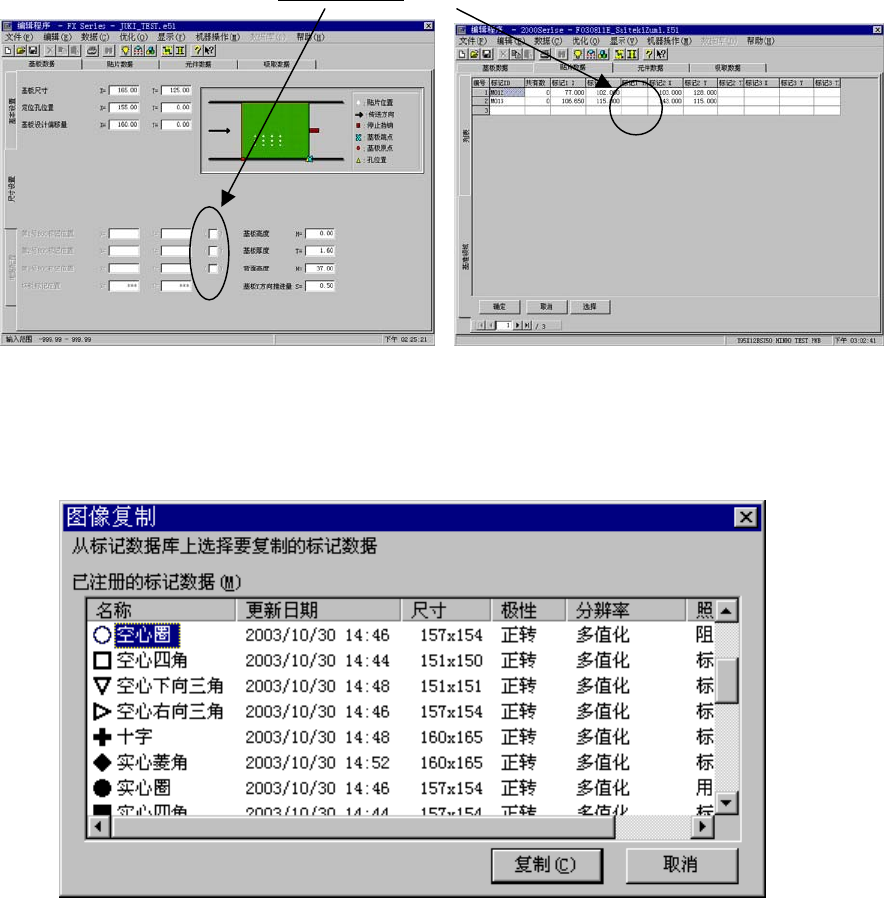

图 4.5.1.13 图像复制
图像复制后，BOC 标记的标记示教标示（＊）， 基准领域标记的标记 TI 单元格上显示“OK”。
4-82
第 4 章 生产程序编辑 Rev03
16) 复制生产程序
利用复制功能，可将两种以上的生产程序结合在一起。
A面(1)
A面(1)
Ａ面(2)
Ｂ面(1)
Ｂ面(2)
Ｂ面(1)
基準回路
＋
“生産プログラムコピー機能“実行
展 基 ム
開元生産プログラム
展开源生产程序
準側生産プログラ
基准生产程序
执行生产程序复制功能
基准电路
多矩阵概念图
在展开复制生产程序（上图 B）中，若已使用了贴片数据的基准领域标记，则生产程序（B）
的基板数据的 BOC 标记，被作为基准领域标记使用。
＜复制方法＞
① 读取作为基准的生产程序。（上图、Ａ基板）
② 指定(读取)电路展开复制的生产程序。（上图、Ｂ基板）
③ 设定基准的生产程序的基板原点和展开复制的生产程序的基板原点的差距(偏移量Ｘ，Ｙ，
θ)。
④ 展开复制。
4-83
第 4 章 生产程序编辑 Rev03
4-5-1-2 列表画面分类功能
在列表画面显示分类（排序）状况图形 （
）时，双击该顶部，可以将该栏目作为分类关
键字分类数据。
每双击一次分别按分类解除 （
） → 升序 （ ） → 降序 （ ） →分类解除的顺序切
换（顶部的分类状态图形变化、表现分类状态）。
双击顶部

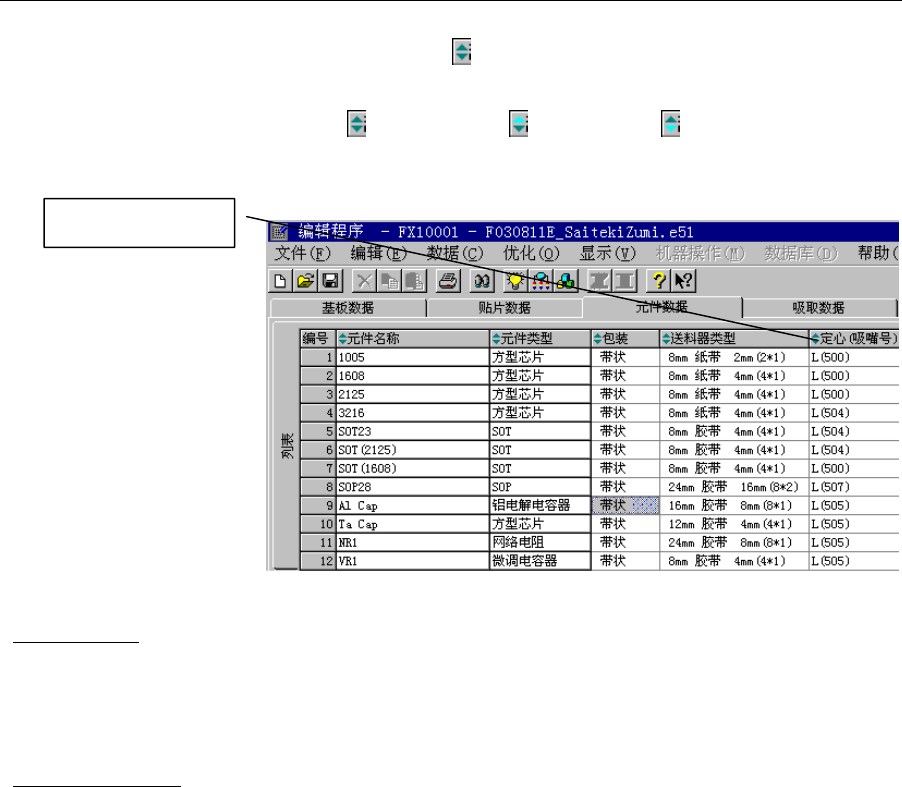

图 4-5-1-14 分类后的画面例 （将定心作为关键字升序排列）
清除分类状态
执行文件的读取处理、或实行优化操作后，所有画面的分类状态即被清除。
变更送料器分布画面中的数据时，吸取列表画面的排序状态亦被解除。
分类时的编辑命令
一部分编辑命令在分类状态时不能使用。
不能使用的命令为：［剪切］、［删除］、［插入行］、［复制并插入］、［粘贴矩阵］
这些命令只能在未分类的状态下执行。
4-84
