第 4 章 生产程序编辑 Rev03
4-5-2-2 坐标的示教
4-5-2-2-1 XY 轴的示教
注意
＜步骤＞
① 将光标移动到需要示教的数据位置上。
有 CAD 数据时，请直接使用 CAD 数据，不要进行示教。如进行示
教后贴片坐标有可能发生偏移。
选择示教位置
图 4.5.2.1 坐标示教（１）
※示教 XY 轴时，只示教 X 或 Y 中的一项数即可，XY 轴两方坐标会自动输入示教结果。
② 用 HOD 设备选择键，选择示教使用的设备（CAMERA 等）。
若事先已输入了坐标值时，选择后，设备单元自动移到该坐标值位置。
没有输入值时时，设备不移动。
注意
为防止人身伤害，在 HOD 操作时，请不要把手伸进装置内部，也
不要将脸或头部靠近。
若选择的设备是贴片头，而其吸嘴与示教时使用的吸嘴不同时，会交换吸嘴。
4-86
第 4 章 生产程序编辑 Rev03
③边看监视器，边按“移动键” 把十字光标移动到坐标的中心位置。
这时，随着移动设备，画面上显示的数值（坐标值等）会有变化。
此外，当设备移动到极限时，会有蜂鸣声提示错误，通知操作者无法移动。
按一次“移动键”，移动 0.01mm。按中央的“FAST”键后再按一次“移动
键”，可移动 0.025mm。按动次数越多越快。移动状况，可以从画面上的数
值确认。
④按下[ENTER]键后，可以取得示教的坐标数据。
关于数字放大功能
在操作选项中设置了[进行数字放大]的情况下，用摄像机拍摄的图像可以在 VCS
监视器上放大显示。
要放大时，按 2 次 HOD 的 Window 键。
＜放大显示适用条件＞
- 元件外形尺寸的长边尺寸为 2.25 mm 以下
- 角度为 0/90/180/270°的情况下
- 贴片位置：贴片角度 + 电路角度
- 吸取位置：吸取角度
4-5-2-2-2 Z 轴示教
Z轴示教为示教高度。示教 Z 轴时，只可选择贴片头和 HMS 单元。
使用 HMS 示教时，在摄像机示教 XY 轴后，按 HMS 键即可开始示教。确定时，按 ENTER。
使用 HMS 示教时，有的元件因测量面的光泽、表面粗糙程度等原因，会造成
激光乱反射，使元件无法测量。
在这种情况下，可把激光移动到元件运输带上，作为代用点进行Ｚ轴示教，
请参见下图：
元件运输带
元件
测量点
注意
为防止伤害人身，HOD 操作中不要把手伸进装置内部，也不要将
脸或头部靠近设备。
4-87
第 4 章 生产程序编辑 Rev03
4-5-2-3 标记的示教
为识别标记，提供信息示教。
要识别标记，需要有五种信息：标记的极性（黑白区分）、标记大小、标记形状、阈值（为
区分周围和标记光亮程度的判断基准值）、检查框大小。
4-5-2-3-1 基板标记的示教
＜步骤＞
① 将光标移动到示教对象的数据标记位置。
但需要预先输入标记的Ｘ，Ｙ坐标。

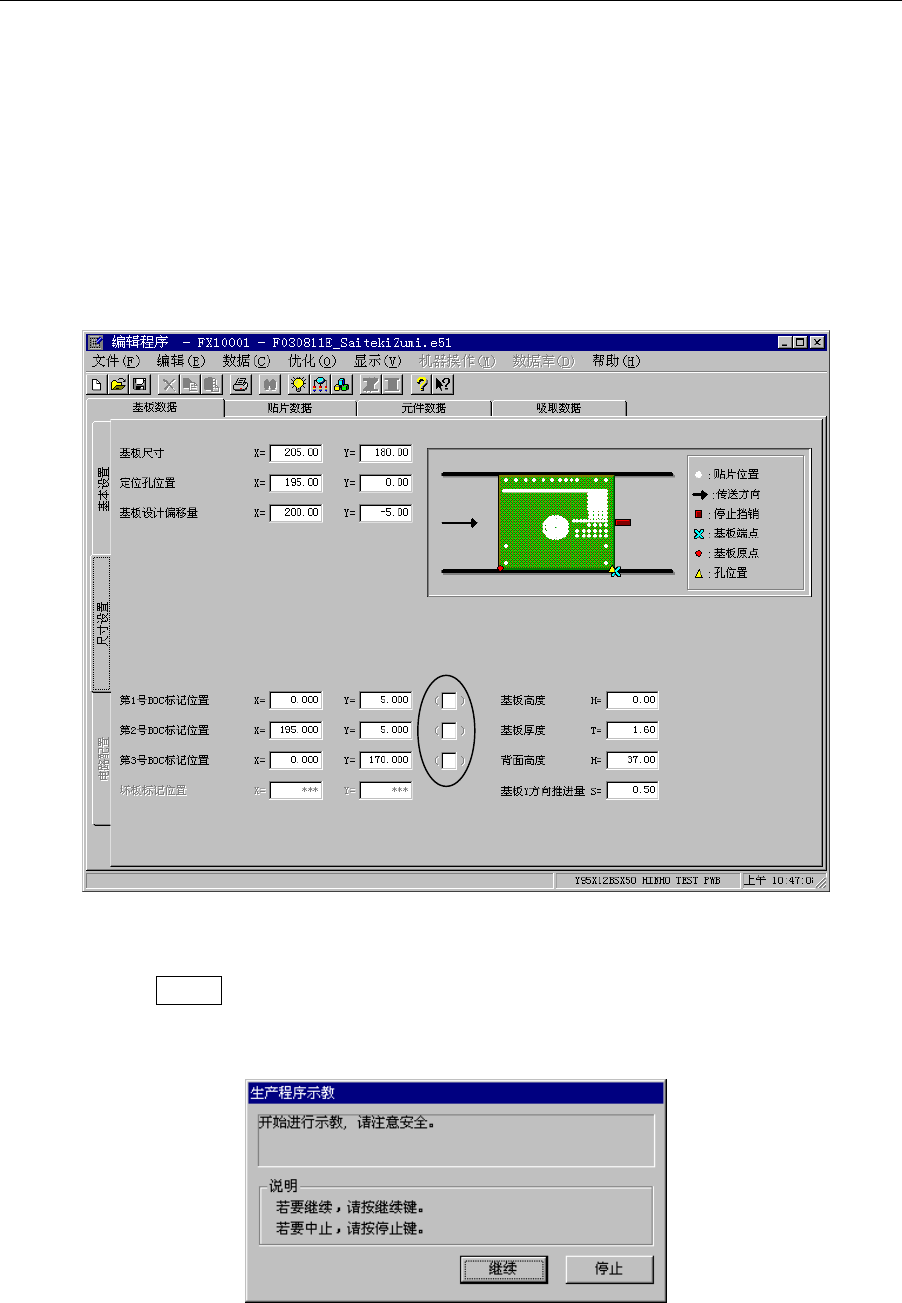

图 4.5.2.3 基板标记示教（１）
② 按下 HOD 的 CAMERA 键。
●如安全保护盖处于打开状态，显示如下画面。
图 4.5.2.4 确认画面
