第 1 章 设备概要 Rev03 ４）高度方向元件可贴 装范围 基板上面的上方 6mm,基板下面的下方 40mm（定位挡块位置为 30mm）为元件可贴装范围。 部品 基板 基板裏面 搭載可能範囲 6mm 最大30mm 最大40mm 3mm 3mm ストッパ位置 1-4-5 识别用标记 1）形状 *标准标记有13种， 如下图所示。 除下图13种以外， 用户也可制作模板， 匹配图形， 用于识 别。 *三角形、格子状及用户模板，旋转90度后仍…
第 1 章 设备概要 Rev03
３）支撑销不可设置范围
サポートピン
搬送レール固定側
基板搬送方向
設置不可範囲
4mm
17.5mm
17.5mm
14.5mm
123mm
0～160mm（可動）
21mm
30.5mm
ストッパ設置位置
支撑销不可设置的范围
定位挡块设置位置
基板传送方向
34mm
6mm
198.5mm
25mm
18mm
218mm
25mm
传送导轨固定侧
搬送レール固定側
基板搬送方向
サポートピン
設置不可範囲
4mm
17.5mm
17.5mm
14.5mm
123mm
25mm
0～160mm（可動）
44mm
30.5mm
ストッパ設置位置
21mm
6mm
198.5mm 25mm
定位挡块设置位置
基板传送方向
支撑销不可设置的范围
18mm
4.5mm
215mm
传送导轨固定侧
1-10
第 1 章 设备概要 Rev03

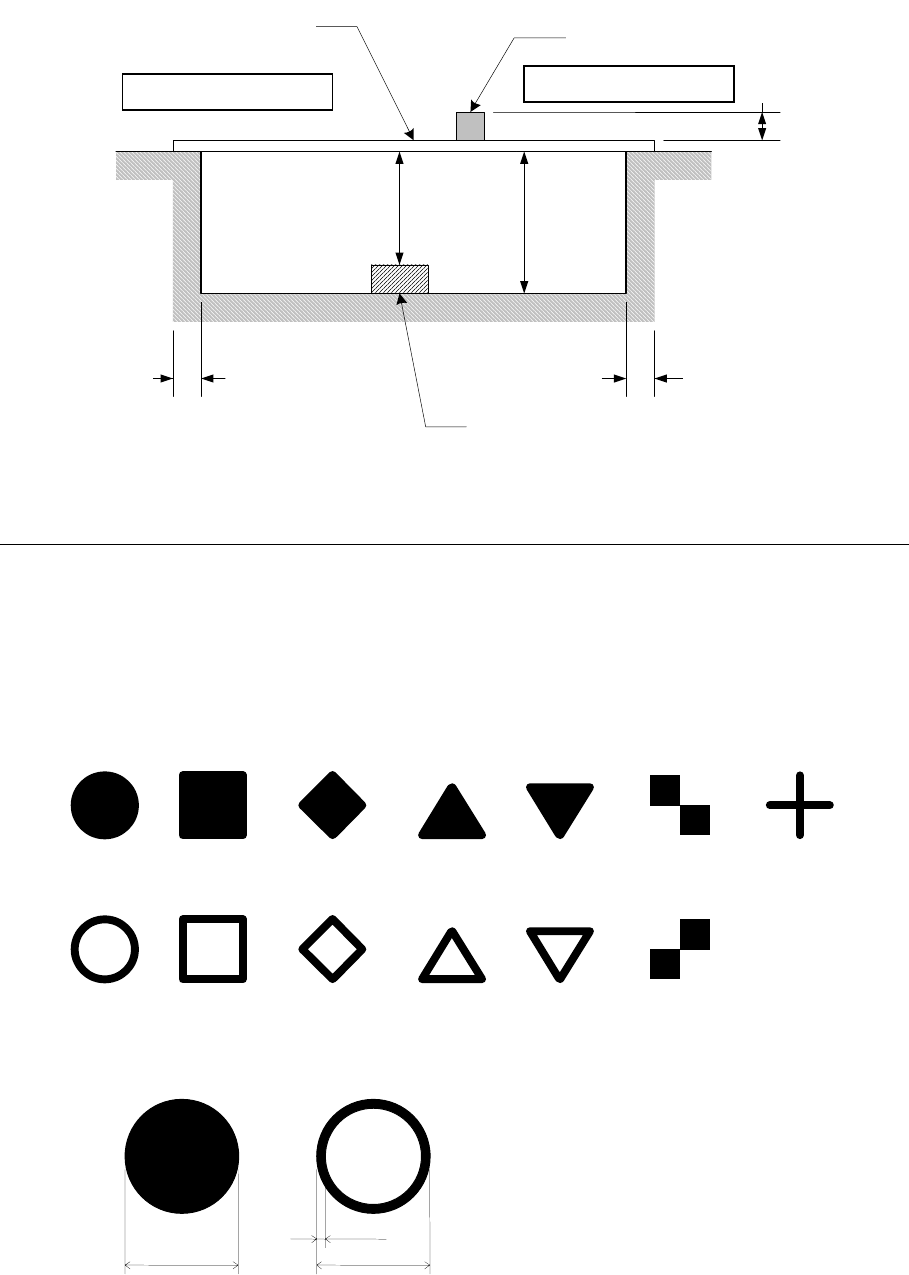

４）高度方向元件可贴装范围
基板上面的上方 6mm,基板下面的下方 40mm（定位挡块位置为 30mm）为元件可贴装范围。
部品
基板
基板裏面
搭載可能範囲
6mm
最大30mm
最大40mm
3mm 3mm
ストッパ位置
1-4-5 识别用标记
1）形状
*标准标记有13种，如下图所示。除下图13种以外，用户也可制作模板，匹配图形，用于识
别。
*三角形、格子状及用户模板，旋转90度后仍可识别。
円形 正方形
中
円形
抜き 中
正方形
抜き
三角形
中抜き
三角形
菱形 逆三角形 市松模様
中抜き
菱型
中抜き
逆三角形 市松模様
基板
元件
中空
三角形
中空
倒三角形
格子状
中空
菱形
中空
正方形
中空
圆形
基板背面
可贴装范围
定位挡块位置
正方形
圆形
三角形
传送轨道固定侧
传送轨道从动侧
7mm
倒三角形
格子状
十字
2）尺寸及公差
外形尺寸为0.5mm至3.0mm,公差小于10%。
中空形状的边缘线宽度应大于0.2mm。
0.5
～
3mm
0.2mm
以上
0.5
～
3mm
1-11
第 1 章 设备概要 Rev03
3） 间隙
空白区域
识别标记
0.5mm 以上
各种识别标记周围，必须留无导体图案、焊料
保护膜、标记等其他标记的空白区域。该空白区域
的尺寸最好是大于识别标记外周 0.5 ㎜ 以上的正方
形。
4）基本材质
无涂层的铜或有下列涂层的铜。
【涂层方法】：从“透明防氧化膜”、“镀镍”、“镀锡”、“镀金”、“热空气均涂
焊锡”中选择一种。
识别标记表面与相接的印刷电路材质需有明显的明暗反差。
请注意管理识别标记，防止氧化或材质退化。
1-12
