第 5 章 其它功能 Rev03
5-4-3 文件
5-4-3-1 已注册吸嘴一览
在一览表上显示已注册的吸嘴信息。
从菜单栏选择「文件」/「注册吸嘴一览」，即可显示已注册的吸嘴号码一览表。
注意
切不可变更这些内容。
如有变更，则有可能发生
贴片不良等现象。
有必要重新设置时，请向
本公司技术人员咨询。
图 5-4-3-1 已注册的吸嘴号码一览表
左侧一览表框里，显示已注册的吸嘴号码一览表。初始设定只显示标准吸嘴和选项吸嘴
（500～508）。
右侧一览表框里，显示从左侧一览表选择的吸嘴数据。
5-4-3-2 读取吸嘴数据
使用特别订货的吸嘴时，需向系统追加特别订货的吸嘴信息。
追加的吸嘴信息文件形式采用 “NZL***.ini”的 ini 形式文件（“***”为吸嘴号码）。
从菜单栏选择「文件」/「读吸嘴数据」，显示「打开吸嘴数据文件」画面。
选择所指定的文件，单击「打开」按钮，即可注册。
图 5-4-3-2 打开 吸嘴数据文件 的画面
可另从“已注册吸嘴号码一览”里，确认追加的吸嘴号码。
5-36
第 5 章 其它功能 Rev03
5-4-4 设置各组

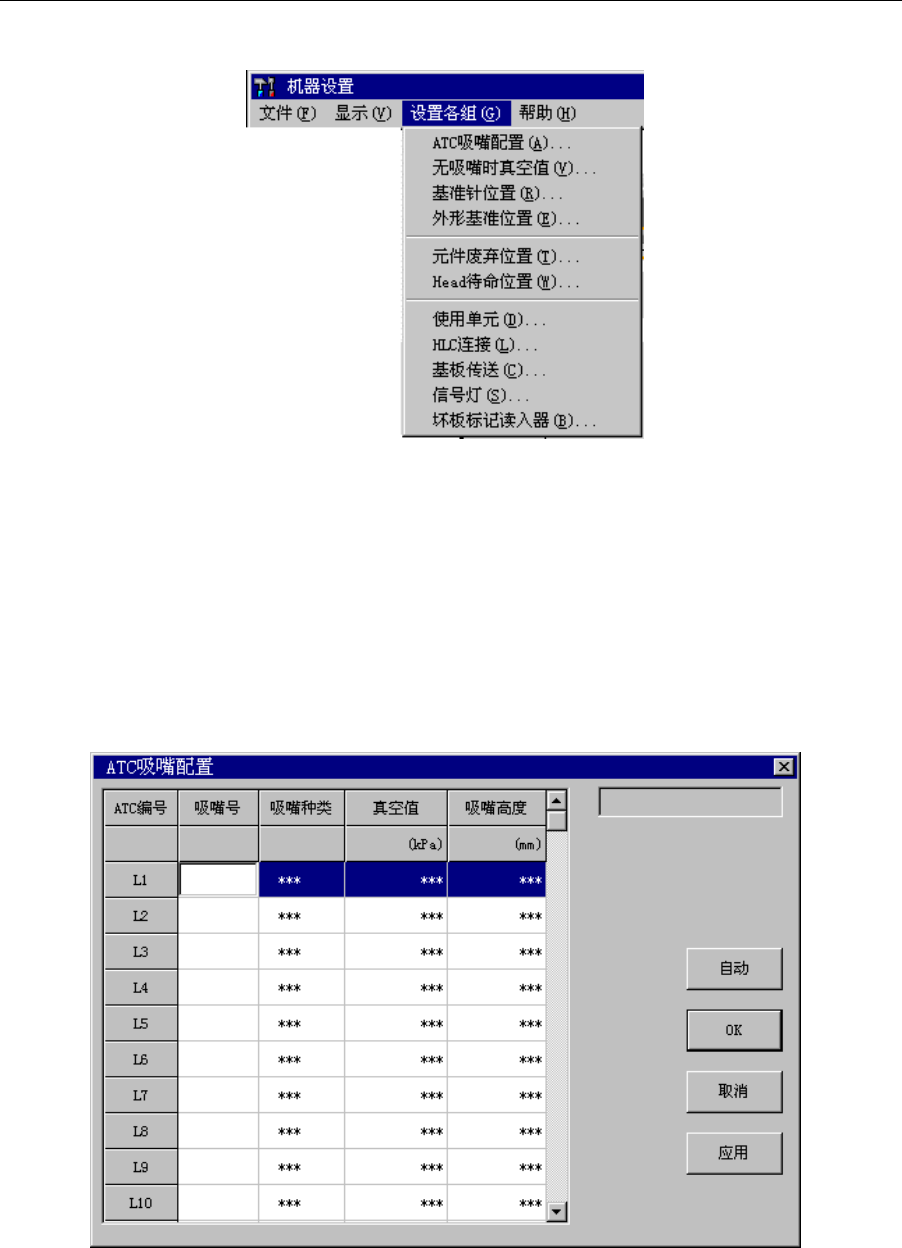

从菜单栏选择「设置各组」，显示下图项目。
图 5-4-4-1 设置各组 的项目
5-4-4-1 ATC 吸嘴配置
设定配置在 ATC 上的各类吸嘴的信息。
选择 ATC 上的吸嘴配置，显示出下图所示的 ATC 吸嘴配置画面。
设定“吸嘴号”、“吸嘴种类”、“真空值”、“吸嘴高度”。可自动设置。
另外，也可以从键盘输入“吸嘴号”。
图 5-4-4-2 设置 ATC 吸嘴配置画面
5-37
第 5 章 其它功能 Rev03
1）设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形
宽度(反映在吸嘴号吗中)，并获得真空值。
①个别设置：单击吸嘴号码，按下[F3]键，即完成设值。
按下［DELETE］键或［BACK SPACE］键，可以删除。
②统一设定：对所有的 ATC 编号、或所选择的多个 ATC 编号进行统一自动设置。
＜设定步骤＞
(1) 单击「自动」按钮。
(2) 显示下列画面。
选择要设定的 ATC 编号，单击「OK」。
全选时，单击「全部选择」，单击「OK」。
图 5-4-4-3 ATC 选择画面例
选择「F3」或「OK」后，轴开始移动，进行吸嘴的装卸。按「F3」或「OK」
之前，务必确认设备内部无人作业。为避免人身伤害，设备运行过程中切
勿将手放入设备内部，也不要将脸和头部靠近设备。
注意
① 要中断自动设置时，请按下＜STOP＞开关。
② 自动设置前输入的吸嘴号码与自动设置所获得的吸嘴号码不同时，优先使用自动设
置的吸嘴号码。
③ 要配置特别订购的吸嘴时，请在执行自动设置后，重新输入正确的吸嘴号码。
5-38
