第 5 章 其它功能 Rev03
1）设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形
宽度(反映在吸嘴号吗中)，并获得真空值。
①个别设置：单击吸嘴号码，按下[F3]键，即完成设值。
按下［DELETE］键或［BACK SPACE］键，可以删除。
②统一设定：对所有的 ATC 编号、或所选择的多个 ATC 编号进行统一自动设置。
＜设定步骤＞
(1) 单击「自动」按钮。

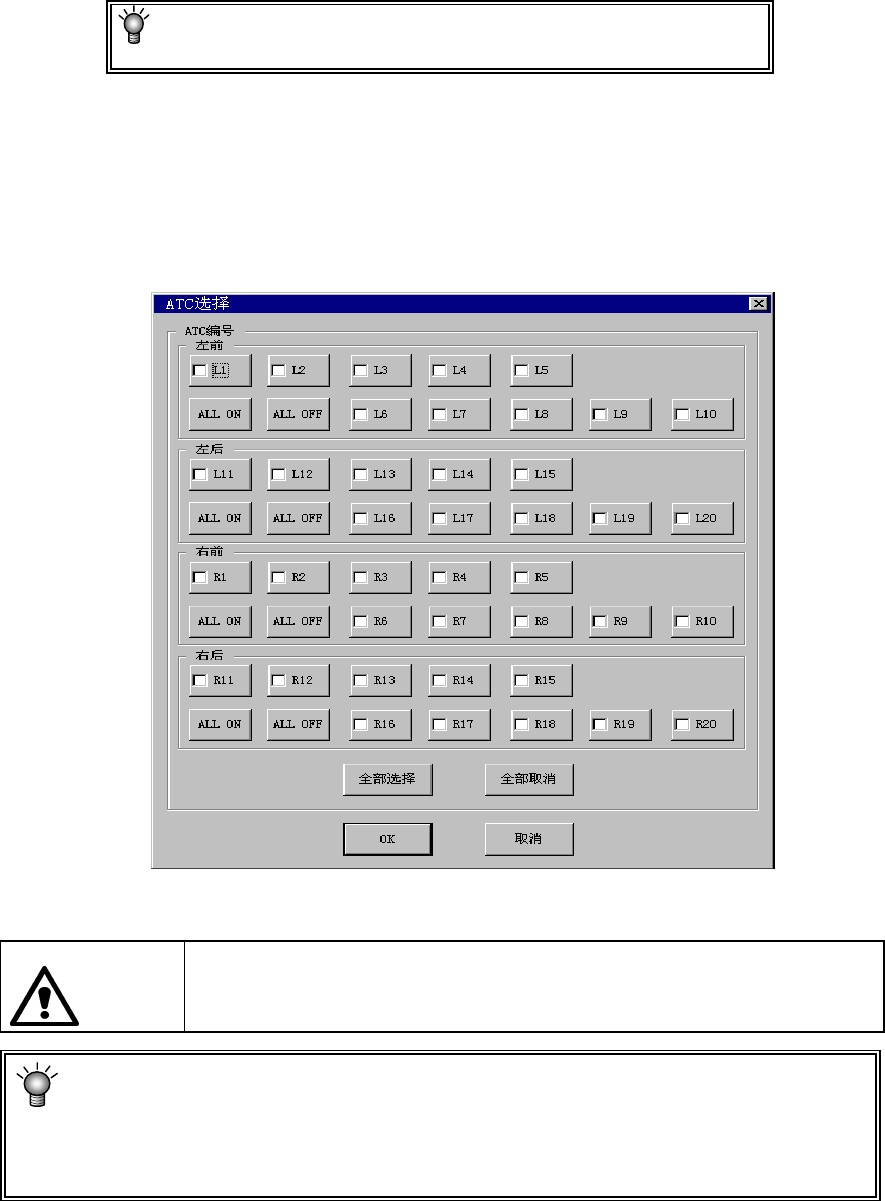

(2) 显示下列画面。
选择要设定的 ATC 编号，单击「OK」。
全选时，单击「全部选择」，单击「OK」。
图 5-4-4-3 ATC 选择画面例
选择「F3」或「OK」后，轴开始移动，进行吸嘴的装卸。按「F3」或「OK」
之前，务必确认设备内部无人作业。为避免人身伤害，设备运行过程中切
勿将手放入设备内部，也不要将脸和头部靠近设备。
注意
① 要中断自动设置时，请按下＜STOP＞开关。
② 自动设置前输入的吸嘴号码与自动设置所获得的吸嘴号码不同时，优先使用自动设
置的吸嘴号码。
③ 要配置特别订购的吸嘴时，请在执行自动设置后，重新输入正确的吸嘴号码。
5-38
第 5 章 其它功能 Rev03
2） 设置项目
①吸嘴号
设定分配给ＡＴＣ的吸嘴号码。
②吸嘴种类
设定分配给ＡＴＣ的吸嘴种类。
③真空值
设置基准贴片头(L1)上装上吸嘴时的真空值。
对照 “无吸嘴真空值”，判断有无吸嘴和元件。
④吸嘴高度
设定相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
5-4-4-2 无吸嘴时真空值
设定无吸嘴状态时各贴片头的真空值。
通过此项设置，可确认各个贴片头真空值参差不齐。
若与机器交货时的值相比，数值变化较大时(大致标准为 10%左右)，请进行贴片头的检查
和清洁。

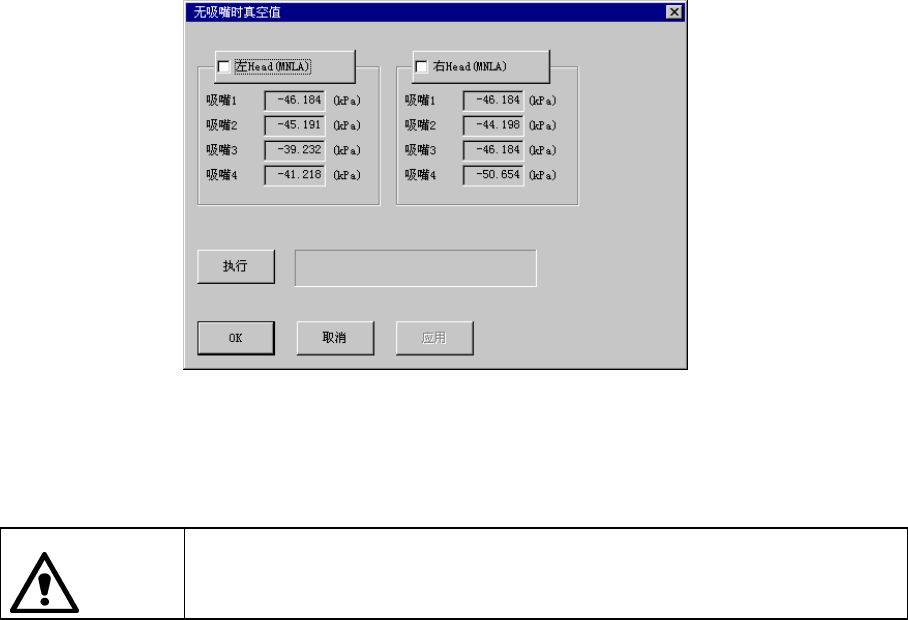

无吸嘴时真空值设置画面如下：
图 5-4-4-4 设定无吸嘴时的真空值
选择贴片头，单击「执行」，便可自动设定真空值。
标准值为 -40～-70（ｋＰａ）之间。
设定结束后，单击「OK」。
单击“执行”后轴开始移动，进行吸嘴的装卸。因此，单击[执行]之前，务
必确认设备内部无人作业。为避免人身伤害，设备运行过程中切勿将手放入
设备内部，也不要将脸和头部靠近设备。
警告
5-39
第 5 章 其它功能 Rev03
5-4-4-3 基准针位置（选项）
设置从机器原点到基准针和从动针的中心位置。
使用销基准时，此处设定的基准针位置为程序上的基准位置。并自动从基准针和从动针的
角度决定“基准针校正角度”。

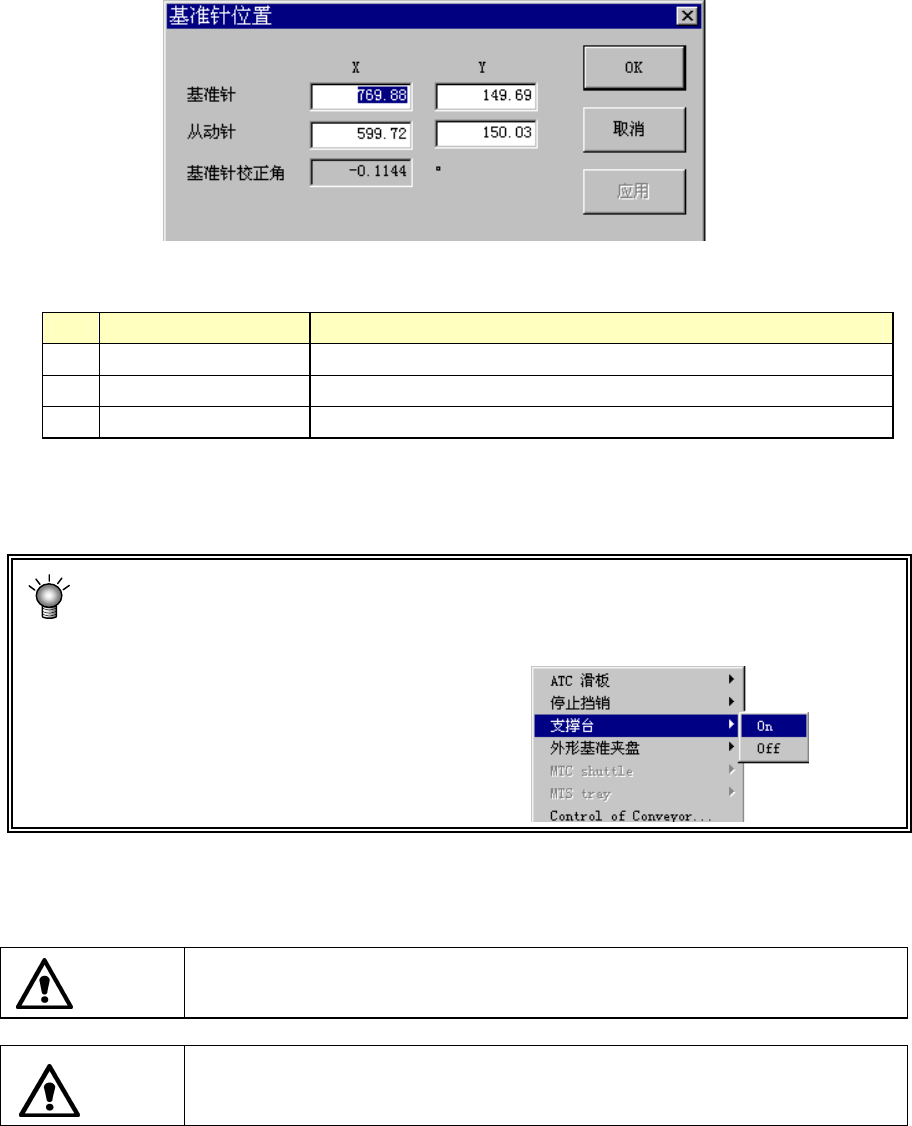

选择基准针的位置后，显示如下基准针位置的设置画面：
图 5-4-4-5 设定基准针位置
1)设定项目
No.
项目 设定内容
1
基准针（Ｘ，Ｙ） 从机器原点到基准针的中心位置
2
从动针（Ｘ，Ｙ） 从机器原点到从动针的中心位置
3
基准针校正角 从基准针和从动针的位置算出的基板斜度（只限自动取得）
2)设定方法
用 HOD 示教输入。此时，输入光标不论是在ＸＹ哪一点，都可同时反映示教值。此外，也可
从键盘上直接输入。
摄像机的焦点已对准基板上面，不能变更焦点。通过示教输入时，请升起支撑台，
将销的高度对准基板上面。
<支撑台升起方法> 单击跟踪球右键，从显示列表中点击“支撑台”/“ON”。
* 当 Y 台不在传送位置时，会显示信息，提示 Y 台将移动到可传送位置。按[OK]后，Y 台开
始移动到可以传送的位置。
为防止人身伤害，在 Y 台运动中，切勿将手伸向设备内部，脸、头也不要靠
近设备。
为防止人身受伤，操作 HOD 中，不要将手伸进装置内部，或将脸和头靠近机
器。
注意
注意
