第 5 章 其它功能 Rev03
请确认：激光水平值为 70 以上，而且均匀地聚集在一起。
如果发生级别急剧下降，或出现数值极低(65 以下)的情况，请清洁激光面
。
激光级别值

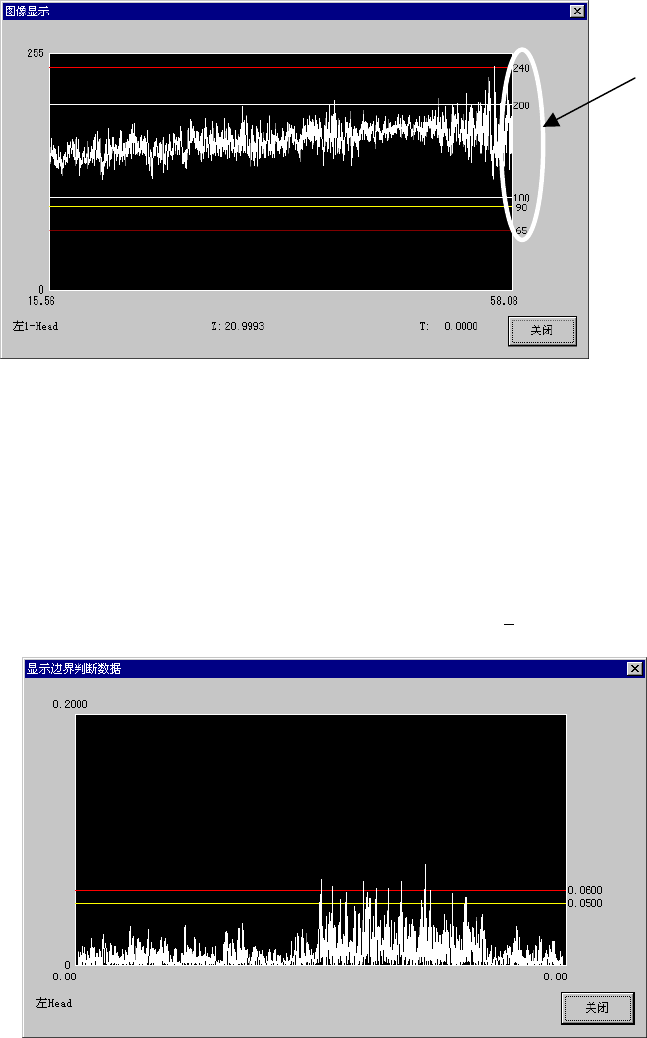

图 5-5-4-2 图像显示例
※
激光水平值：受光部接收发光部发出的光，明亮度用数值 0(暗)～255(亮)来表示。因此，
有脏污等时，级别值会下降。
2) 边界确认显示
用激光传感器对所选择的贴片头整个边界进行检查（脏污检查）, 以数据形式显示结
果。
选中控制项目的“边界确认显示”时, 单击「执行（
1）」，或按［F3］键，进行控制。
图 5-5-4-3 显示边界检查
边界检查与元件检测类似，通过激光感应状况，可更准确地判断图像检查所判断不了的问题。
边界检查的值以无因次数表示，如果超出 0.06，元件的端面到达该位置时，定心将变得不稳定。
超过 0.06 时，请进行清洁工作。
5-61
第 5 章 其它功能 Rev03
5-6 自动校准
用自动校准功能可对机器的部分基本设置信息（MS 参数）进行变更。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
注意
从菜单栏选择「维护」/「自动校准」，显示出初始画面。
№ 自动校准项目 设定内容
1 激光传感器高度 从基板上面看的激光传感器高度
2 吸嘴旋转中心 由激光传感器决定的吸嘴旋转中心
3 Head 偏差
各贴片头相对于 OCC 的安装位置
激光定位与组装角度
4 真空校准 真空的校准值
5-6-1 激光传感器高度
设定从基板上面看的各激光传感器的高度。
激光识别出错频繁时，请确认生产程序的「元件数据」，然后设定机器设置的“ATC 吸嘴配置”。
如得不到改善时，重新设定一下“激光传感器高度”。
重新设定“激光传感器高度”后，还要重新设定“ATC 吸嘴配置”。
设定的高度
测量的高度

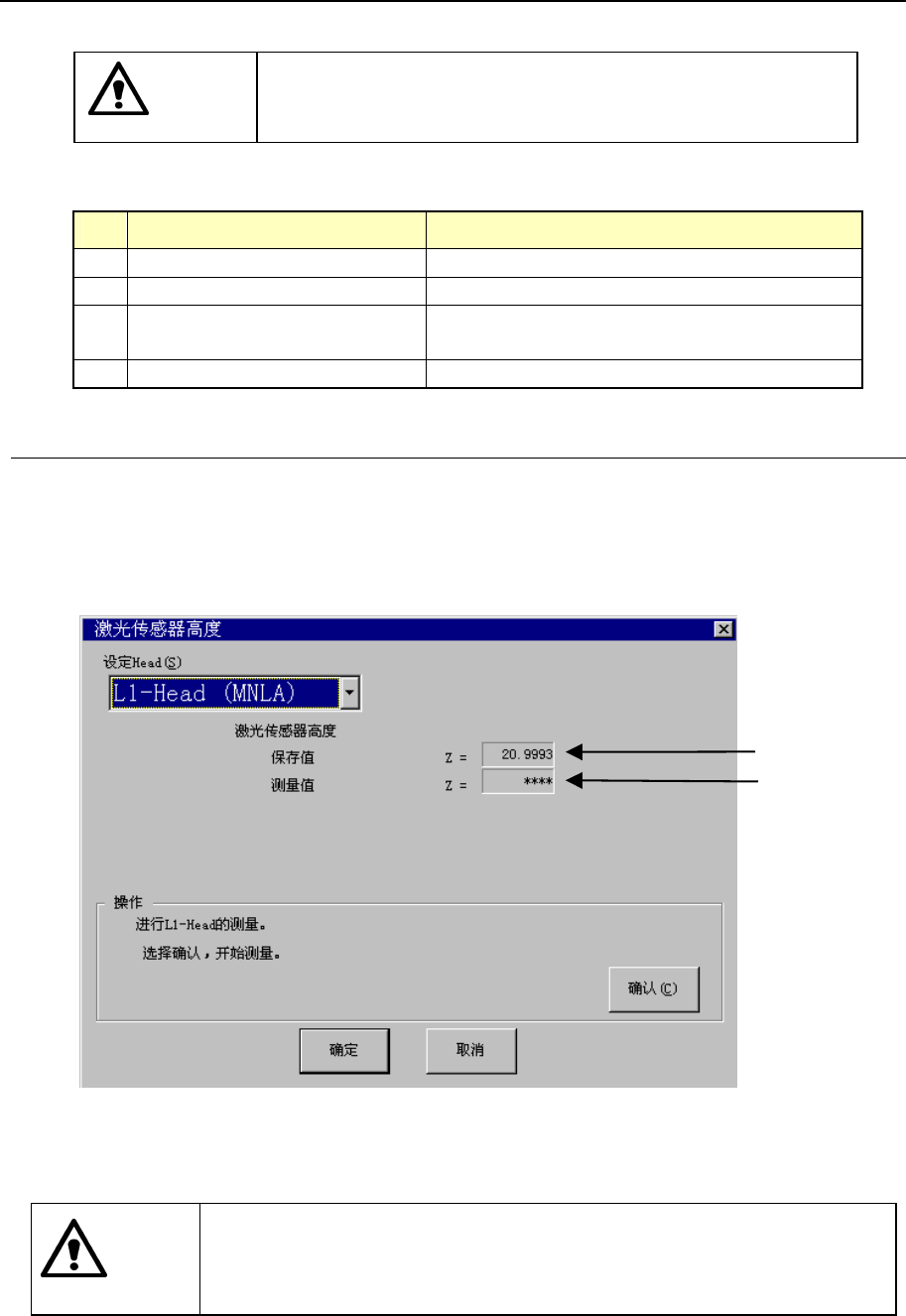

图 5-6-1-1 激光传感器高度
在“设定 Head”项目上选择贴片头后，单击「确认」。
单击「确认」后， 安装 500、501 或 502 吸嘴，对激光传感器高度进行自动测试。
警告
单击“确认”后，轴即移动。单击“确认”前,请务必确认装置内部无人作
业。此外，为了避免人身事故，在机器运行过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
5-62
第 5 章 其它功能 Rev03
5-6-2 吸嘴旋转中心
测量各轴的旋转中心在激光传感器上的位置。
测量的吸嘴
旋转中心
设定的吸嘴
旋转中心

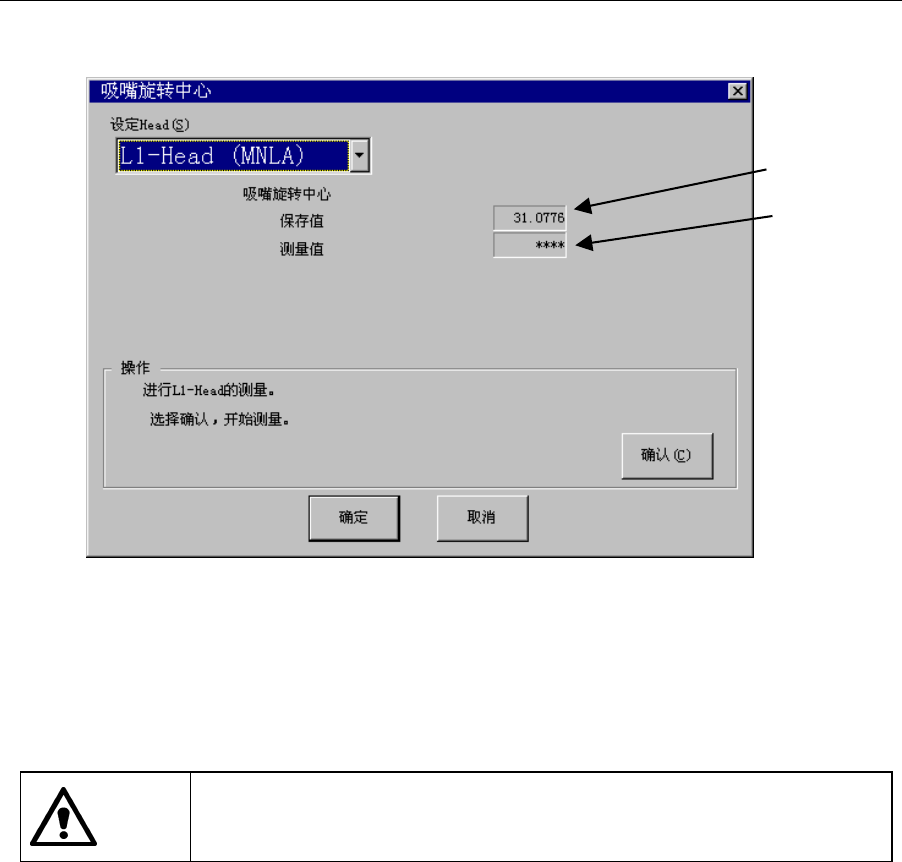

图 5-6-2-1 吸嘴旋转中心
在“设定 Head”项目上选择贴片头。
单击[确认]后，贴片头从０°开始每移动θ轴 15°后旋转一次，如此反复 24 次，测算其
平均值。
警告
单击「确认」后，轴会移动。单击「确认」之前，请确认装置内部无人在
工作。为防止人身事故，机器运行时，不要将手伸进装置内部，也不要将
脸和头靠近机器。
