第 5 章 其它功能 Rev03
5-6-3 贴片头偏移量
设置各贴片头在 OCC 上的安装位置，以及激光（传感器）在主机的装配角度。
只有特定贴片头的贴片偏向一定方向时，设置本项目。
设定时，使用 CAL 块。
(已设定的安装位置)
(测试后的安装角度)
(已设定的安装角度)
(测试后的位置)

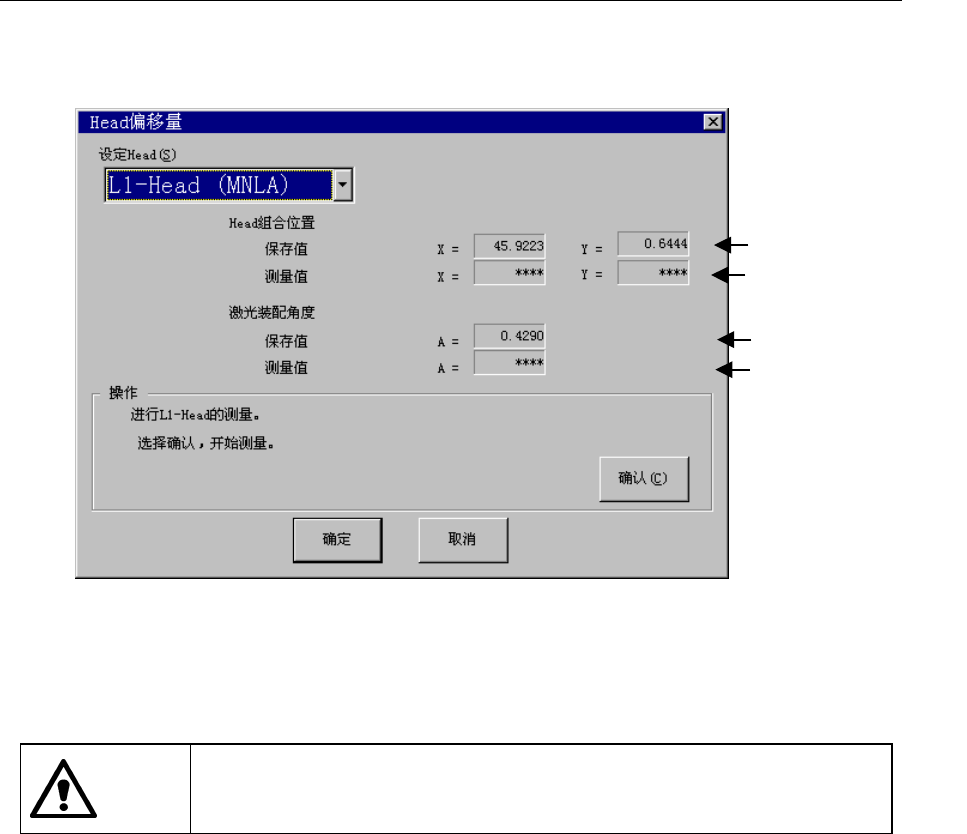

图 5-6-3-1 贴片头偏移
从“设定 Head” 栏里选择贴片头，单击「确认」后，开始测试。
警告
单击「确定」后，轴即移动。单击「确认」之前，请确认装置内部是没有
人在工作。为防止人身事故，在机器运行时，不要将手伸进装置内部，也
不要将脸和头靠近机器。
测量内容
① 将 508 或 507 号吸嘴安装在设定的贴片头上。
未在 ATC 上设置吸嘴时，会显示错误。显示错误时，请用机器设置的“ATC 吸嘴配置”
来分配吸嘴。
② 校准台上没有夹具时，要从夹具工位移动到校准台。
此时，若无法吸取夹具,将会出错。出错时，请重新安装夹具。
③ 打开校准台的真空锁为“ON”,吸取夹具。
④ 通过 OCC 识别夹具的位置，测量夹具的中心位置与倾角。
此时，无法识别夹具的2个孔时,将会出错。出错时，请重新安装夹具。
⑤ 利用设置贴片头吸取夹具,关闭校正块的真空，为“OFF”。
⑥ 利用激光定位识别夹具。
5-64
第 5 章 其它功能 Rev03
⑦ 从④算出的夹具倾斜和⑥的识别结果，算出激光定位组装角度和贴片头组装位置。
⑧ 从 OCC 识别校准台的位置，算出中心位置和倾斜。
⑨ 把夹具放在校准台的中心，打开校准台的真空，为“On”，吸取夹具。
此时，对④算出的夹具倾斜，⑦算出的激光定位组装角度和贴片头组装位置，⑧算出
的校准台倾斜进行校正，并贴片。
⑩ 用 OCC 识别夹具的位置。
此时，校正块的位置偏移绝对值超过 1mm 以上时即出错。出错时，有可能需要重新设
定 MS 参数。
○
11 重复④到⑩的设定。
5-6-4 真空校准
执行真空校准，可以分析影响贴片的真空/吹风等空气机器的故障，并且，可以取得元件吸
取、贴片时间的最佳值。
当真空值比机器新安装时变化明显，经过日常维护修也不能恢复时，请执行真空校准。

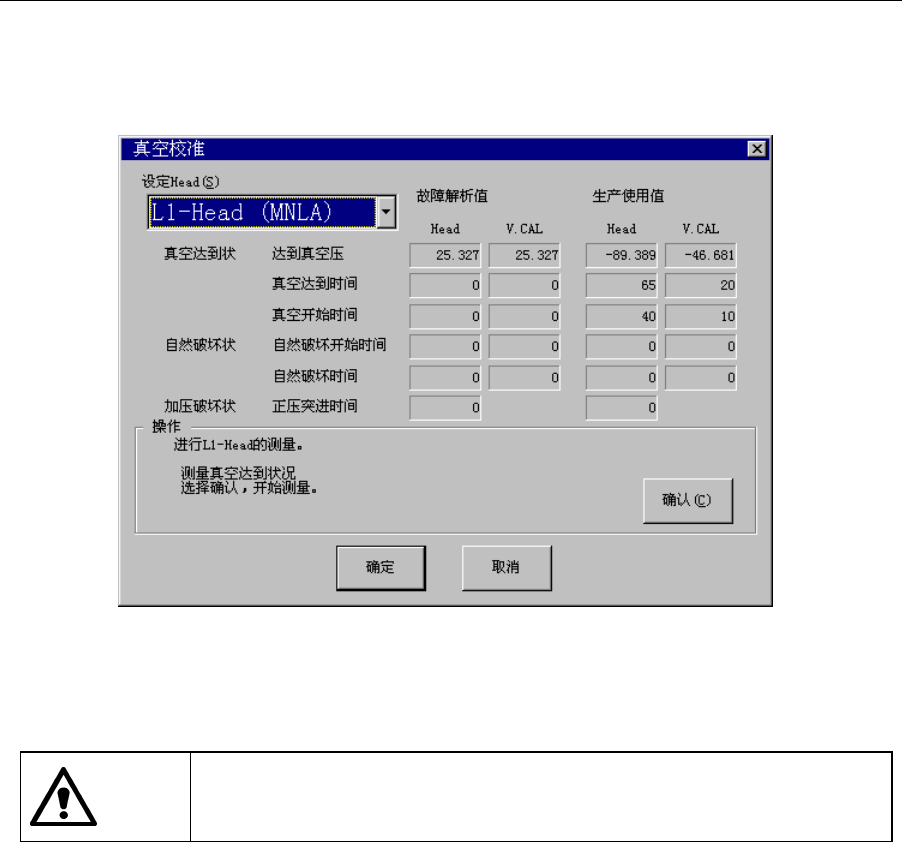

图 5-6-4-1 真空校准
单击＜确认＞：自动测量开始。
警告
单击「确认」，轴即移动。单击「确认」之前，请确认装置内部没有人在
工作。为防止人身事故，机器运行时，不要将手伸进装置内部，也不要将
脸和头靠近机器。
5-65
第 5 章 其它功能 Rev03
5-7 其它
5-7-1 记录工具（Log Tool）
记录工具的功能在于：以文件方式保存设备的运行状态记录和结果，便于分析设备的故障原因。
如果发生故障，可按下列方法操作，取得记录（错误发生记录）。
注意
发生故障时，应当场启用记录工具，取得记录。如不及时取出记录，
其他动作继续执行 2～3 分以后，记录可能消失。
5-7-1-1 记录工具
①从初始画面上，选择「文件」→「文件管理（资源管理器）」。

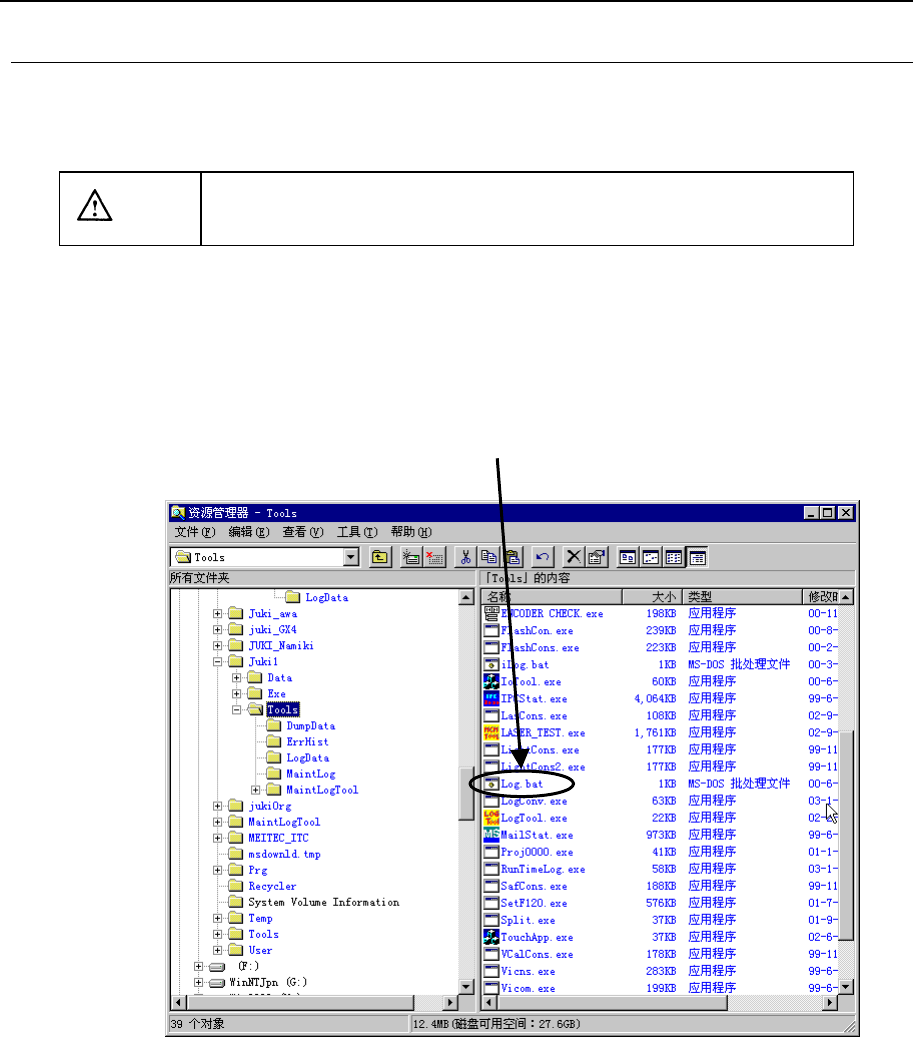

② 从「C:\Juki\Tools」 文件夹里，双击“Log.bat”（由于电脑的设置不同，有时不显示后
缀 bat）。
图 5-7-1-1
③在「C:\Juki\Tools\LogData」 文件夹里，生成后缀为“log.log”和“log.txt”两个
文件。请将“log.log”（文件字节数少的文件）送到 JUKI 公司。公司可能能对错误内
容进行分析。
