第2章 生产 Rev03
2-7-1-2 外形基准的调整方法
外形基准是通过从外侧钳夹（Y 方向）固定基板的方法。除通常的基板外，没有基准针
孔的陶瓷（SERAMIC）基板，以及孔径与基准针直径不符的基板，可采用外形基准钳夹方法。
＜步骤＞
1. 打开生产的［个别控制］画面。
①从菜单栏选择［生产支援］-［简易准备］。
②选择“传送”标签的［其他］按钮，按下「前侧」（或后侧）。

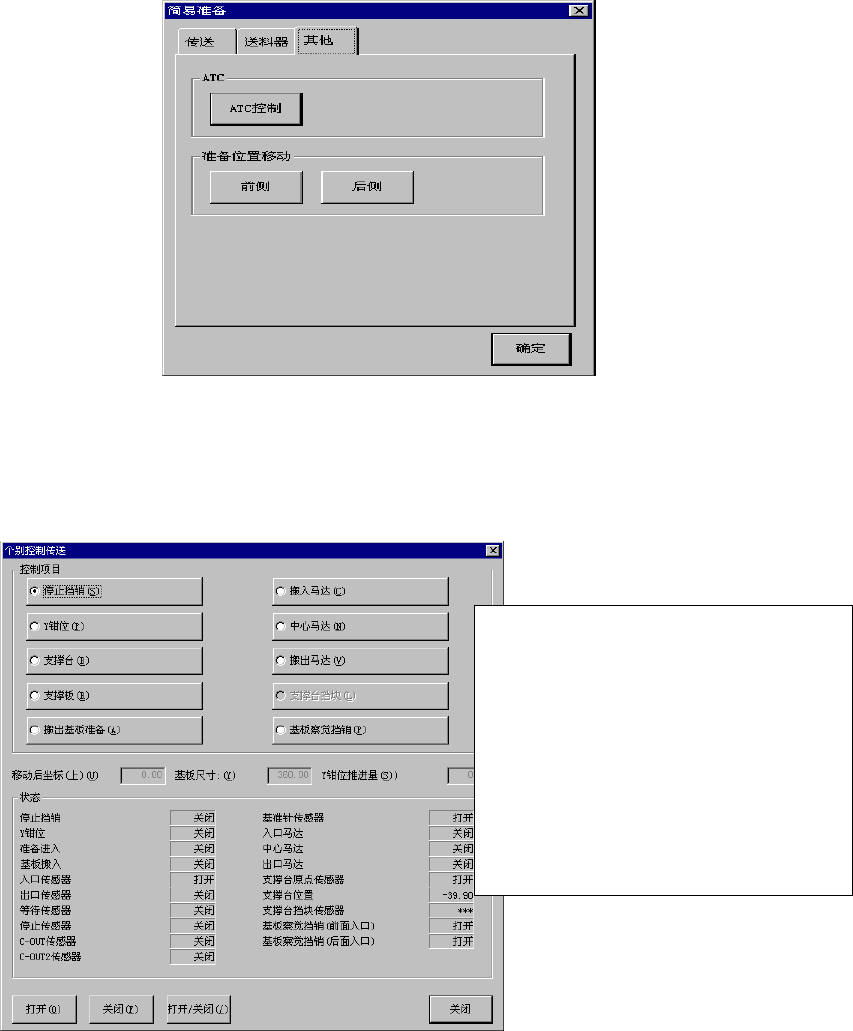

图 2.7.1.4 简易准备（其他）画面
2. 选择“传送”标签，按［个别控制］按钮 。
出现如下个别控制传送画面。
※
「个别控制」的操作方法
① 从［个别控制］项目上选择移动
部位。
② 边反复按［打开/关闭］按钮，
边调整位置。
●选择了［个别控制］项目、［支撑
台］时，可指定［移动后坐标（上）］
（支持台上升时的高度）。
图 2.7.1.5 个别控制画面
2-15
第2章 生产 Rev03
3. 降下定心销（选项中配备有定心销时）
定心销(基准针和从动针)与外形基准块一体化组合固定在支撑台上。如不降下定心销，
当支撑台上升时，定心销会碰到基板。因此，使用外形基准时，必须设置降下定心销，
使定心销不接触到基板。
<设置方法>
●要降下定心销时：向箭头方向按下 A。
●要升高定心销时：向箭头方向按下 B。
B
A
图 2.7.1.6 定心销
4． 按生产基板长度 X，调整定位挡块位置。
向左旋转调节挡销，松开后，按基板 X 对好长度刻度。
②旋转调节手柄，调整
位置，使生产基板外
形X方向长度与刻度
的数值一致。
①拧松调节挡块
图 2-7-1-7
③拧紧调节挡块。
5. 打开定位挡块
在「个别控制」画面上，把基板察觉挡销“关闭”，把定位挡销“打开”。
6. 用生产基板顶住定位挡块
如基板与定位挡块接触部分因有缺口等而不稳定时，请把定位挡块根部的一根螺丝拧松，
用手向 Y 方向移动，调整好。
7. “打开”Y 钳夹
选择「个别控制」画面的 Y 钳位，把它[打开]。
2-16
第2章 生产 Rev03
8. 配置支撑销
根据生产基板的尺寸，在支撑台上配置支撑销。贴片精度要求高的QFP等元件，配置支
撑销后，可提高贴片精度。
9. 调整完后，单击[个别控制]画面上的“关闭”，退出[个别控制]。
10. 从[简易准备]画面上选择[传送]/[外形基准位置]，重新设置外形基准位置。
（参见第 5-4-4-4 章）。
注意
定位挡销的 X 位置，就是程序数据上的基板坐标原点（基准位置）的 X
位置。因此，在调整定位挡销位置后，必须再重新设置外形基准位置。
基板的坐标原点，可在生产程序的「基板数据」（参见第 4 章 4-3-3 基
板数据 ）中进行变更。
注意
机器运转时，切勿把手或头部等伸进设备内部。
注意
基板尺寸无变更时，一般没有必要设定外形基准位置，但是基板重量从
不足 1kg 变为 1Kg 以上，或相反时，请重新设定外形基准位置，否则
识别 BOC 标记时将会产生错误。
2-7-1-3 销基准的调整方法（选项）
定心销包括“基准针”和“从动针”，定位挡销侧的定心销为基准针。
基准针与从动针的调整方法相同。
＜步骤＞
1. 打开生产的［个别控制］画面。
①从菜单栏选择［生产支援］-［简易准备］。
②选择“传送”标签，按［个别控制］按钮。
2. 把定心销导块 X 位置对准基板。
向左旋转调节挡销，松开后，按基板长度 X 对好刻度。
3． “打开”定位挡销。
在「个别控制」画面上，把基板察觉挡销“关闭”,把定位挡销“打开”。
4. 用生产基板顶住定位挡块。
如基板与挡块接触的部分有缺口而不稳定时，可拧松定位挡块底部的1根螺丝，用手把
挡块向Y方向移动，进行调整。
