第2章 生产 Rev03

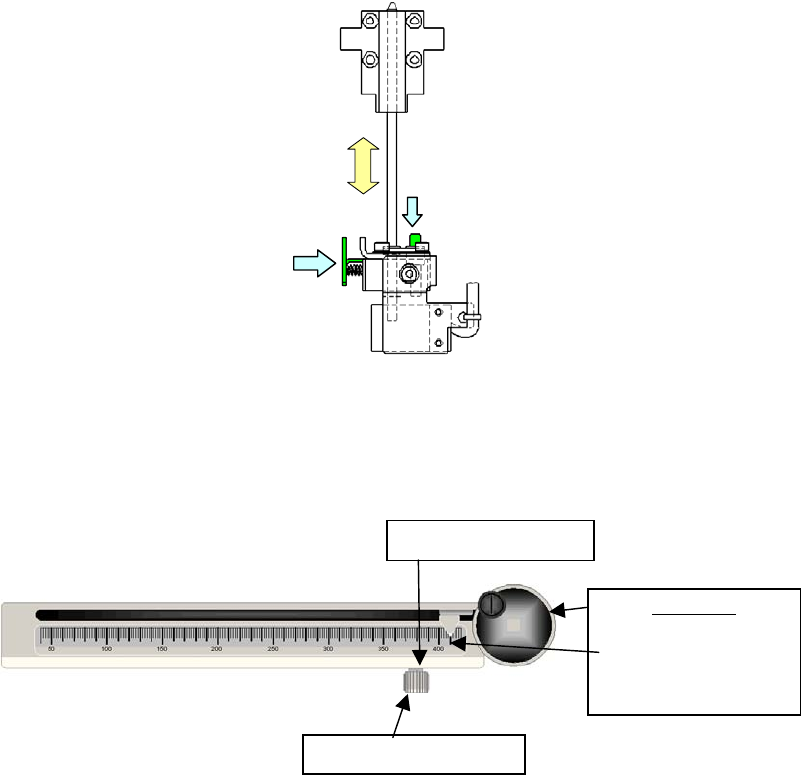

3. 降下定心销（选项中配备有定心销时）
定心销(基准针和从动针)与外形基准块一体化组合固定在支撑台上。如不降下定心销，
当支撑台上升时，定心销会碰到基板。因此，使用外形基准时，必须设置降下定心销，
使定心销不接触到基板。
<设置方法>
●要降下定心销时：向箭头方向按下 A。
●要升高定心销时：向箭头方向按下 B。
B
A
图 2.7.1.6 定心销
4． 按生产基板长度 X，调整定位挡块位置。
向左旋转调节挡销，松开后，按基板 X 对好长度刻度。
②旋转调节手柄，调整
位置，使生产基板外
形X方向长度与刻度
的数值一致。
①拧松调节挡块
图 2-7-1-7
③拧紧调节挡块。
5. 打开定位挡块
在「个别控制」画面上，把基板察觉挡销“关闭”，把定位挡销“打开”。
6. 用生产基板顶住定位挡块
如基板与定位挡块接触部分因有缺口等而不稳定时，请把定位挡块根部的一根螺丝拧松，
用手向 Y 方向移动，调整好。
7. “打开”Y 钳夹
选择「个别控制」画面的 Y 钳位，把它[打开]。
2-16
第2章 生产 Rev03
8. 配置支撑销
根据生产基板的尺寸，在支撑台上配置支撑销。贴片精度要求高的QFP等元件，配置支
撑销后，可提高贴片精度。
9. 调整完后，单击[个别控制]画面上的“关闭”，退出[个别控制]。
10. 从[简易准备]画面上选择[传送]/[外形基准位置]，重新设置外形基准位置。
（参见第 5-4-4-4 章）。
注意
定位挡销的 X 位置，就是程序数据上的基板坐标原点（基准位置）的 X
位置。因此，在调整定位挡销位置后，必须再重新设置外形基准位置。
基板的坐标原点，可在生产程序的「基板数据」（参见第 4 章 4-3-3 基
板数据 ）中进行变更。
注意
机器运转时，切勿把手或头部等伸进设备内部。
注意
基板尺寸无变更时，一般没有必要设定外形基准位置，但是基板重量从
不足 1kg 变为 1Kg 以上，或相反时，请重新设定外形基准位置，否则
识别 BOC 标记时将会产生错误。
2-7-1-3 销基准的调整方法（选项）
定心销包括“基准针”和“从动针”，定位挡销侧的定心销为基准针。
基准针与从动针的调整方法相同。
＜步骤＞
1. 打开生产的［个别控制］画面。
①从菜单栏选择［生产支援］-［简易准备］。
②选择“传送”标签，按［个别控制］按钮。
2. 把定心销导块 X 位置对准基板。
向左旋转调节挡销，松开后，按基板长度 X 对好刻度。
3． “打开”定位挡销。
在「个别控制」画面上，把基板察觉挡销“关闭”,把定位挡销“打开”。
4. 用生产基板顶住定位挡块。
如基板与挡块接触的部分有缺口而不稳定时，可拧松定位挡块底部的1根螺丝，用手把
挡块向Y方向移动，进行调整。
2-17
第2章 生产 Rev03
5. 把基板侧孔对准定心销
在 X 方向移动调整定心销。一边反复操纵“支撑台”的打开/关闭按钮、一边进
行调整，使定心销能顺利地插入基板孔
。
●测量基板孔间的距离，先把基准针和从动针暂时固定在间距相等的位置，比较容
易对齐。
●定位挡销和基板间要设置0.5mm的间隙。间隙太小，会增加安装的难度。
●支撑台上升后，销达不到基板孔位置时
①请确认定心销的位置是否上升。如果位置低了，应提高定心销的位置。（参见
2-7-1-4（2））
②确认「个别控制」的“移动后坐标”的设定值是否正确。
调整好定心销位置后，在“移动后坐标”栏里，输入“-基板厚度”
（基板厚度为 1mm 时，设定 “-1mm”）。
6. 固定定心销
把定心销导向块固定好。
固定后，再上下移动支撑台，确认定心销能够顺利进入基板孔。
7. 配置支撑销。
根据生产基板尺寸，在支撑台上配置支撑销。在 QFP 等对贴片精度要求高的元件下面，配
置支撑销，可以提高贴片精度。
8. 调整完成后，单击[个别控制]画面的[关闭]键，退出个别控制。
10. 在[简易准备]画面上选择[传送]/[基准针、从动针位置]，重新设置基准针、从动针位置。
（参见第 5-4-4-3 章）。
注意
基准针的中心位置将成为程序数据上的基板坐标原点（基准位置）。因
此，在移动基准针后，必须重新设置基准针和从动针位置。基板的坐
标原点，可在生产程序的「基板数据」（参见第 4 章 4-3-3 基板数据 ）
中进行变更。
注意
机器运行时，切勿把手或头部等伸进设备内部。
