第2章 生产 Rev03 2-10-3 数据变更 生产中遇到激光识别错误等情况时， 可以通过生产画面变更 “激光高度” 等 「元件数据」 ， 进行再检测。 在菜单栏上选择「工具」/「数据变更」，显示如下元件列表画面。 选择需要变更数据的元件，单击「修改数据」。 图 2.10.3.1 元件列表 显示如下元件数据编辑画面。 对（估计是）产生错误的原因项目进行修正后，单击「确定」。 图 2.10. 3.2 变更数据 元件数据项目中，送料器种类…
第2章 生产 Rev03
①设置项目
No 项目 内容
１ 初始值
•设置使用前的元件供应数量。输入初始值或变更后，将被复写到剩余数里。
•初始值为０时不进行剩余数递减管理，将继续贴片、直至重试次数超出限
定次数为止。
２ 剩余
•显示参见元件数时的元件剩余数。进行生产时剩余数随着元件吸取数量的
增加相应递减。
３ 级别
剩余数少于设置的级别时，闪烁黄色警告信号灯。
４ 警告
显示元件的供应错误。
* ：表示剩余数少于级别。
E ：表示发生吸取重试次数超出限制，停止元件吸取。
解除方法…输入剩余数或者命令补满元件。
②按钮说明
No 项目 内容
1
补满 用初始值替换选择行的剩余数，再清除全部警告。
2
全补满 对所有元件进行补满处理。
3
确定 确认[设置元件数]中的设置内容后结束。
4
取消 不确认[设置元件数]中的设置内容即结束。
5
应用 确认在[设置元件数]中的设置内容。
2-10-2 操作选项
在主画面「选项」/「操作选项」上只显示生产相关的项目。
从「生产」画面和从「选项」画面中设置，效果相同。
具体内容参见“第 5-2 章 操作选项”。
2-36
第2章 生产 Rev03
2-10-3 数据变更
生产中遇到激光识别错误等情况时，可以通过生产画面变更“激光高度”等「元件数据」，
进行再检测。
在菜单栏上选择「工具」/「数据变更」，显示如下元件列表画面。
选择需要变更数据的元件，单击「修改数据」。

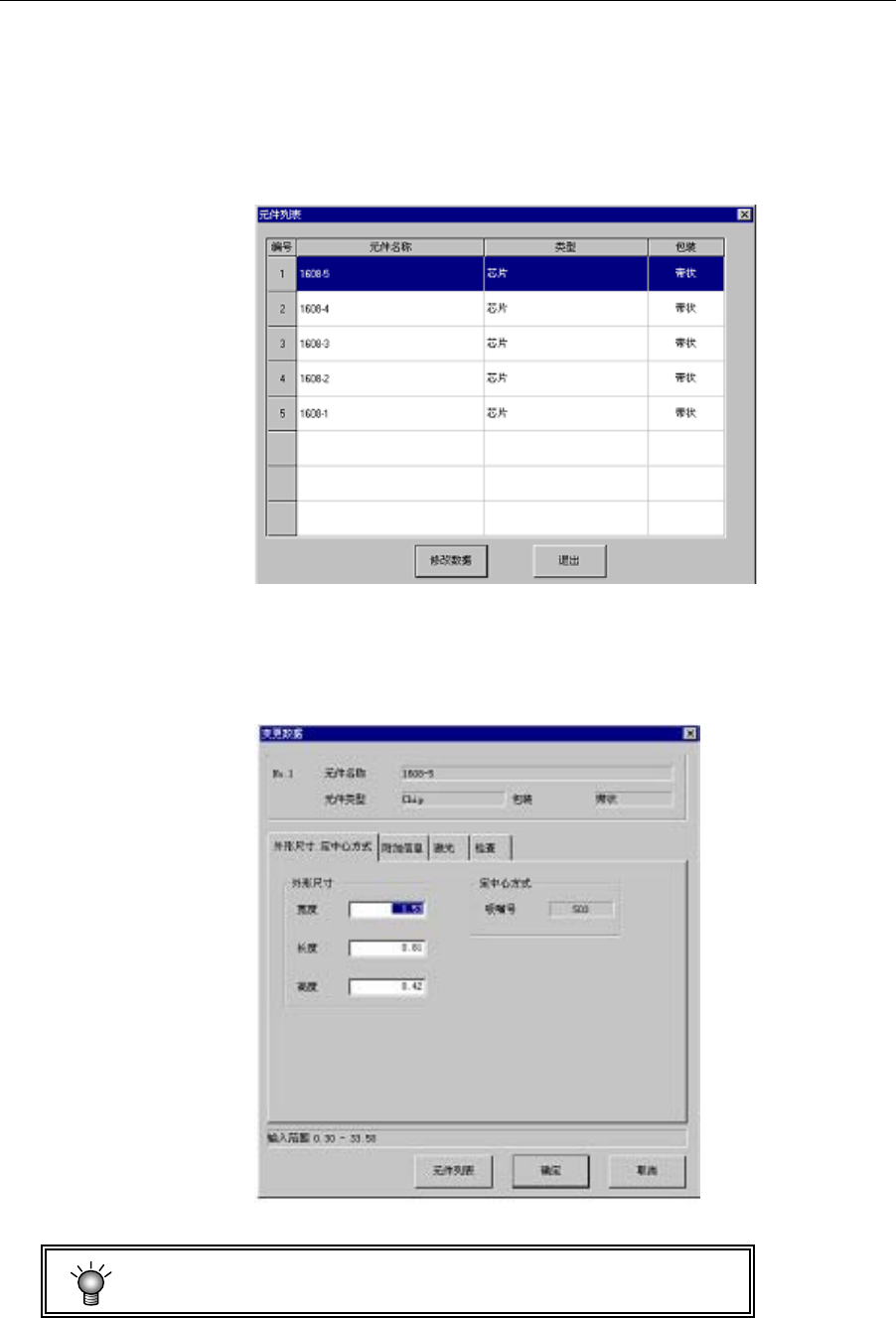

图 2.10.3.1 元件列表
显示如下元件数据编辑画面。
对（估计是）产生错误的原因项目进行修正后，单击「确定」。
图 2.10.3.2 变更数据
元件数据项目中，送料器种类等部分信息无法变更。
2-37
第2章 生产 Rev03
2-10-4 重试列表
确认，并显示生产进行时重试列表出错的内容。

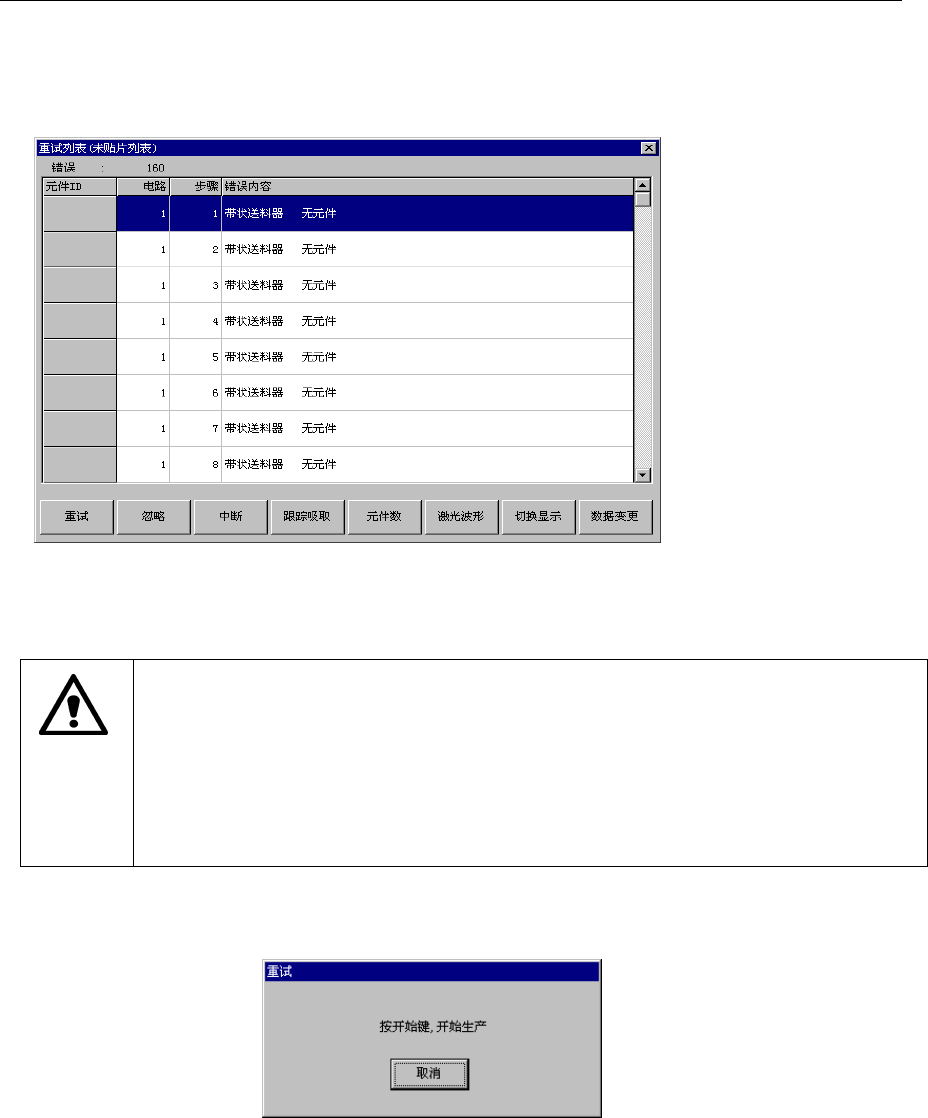

生产中显示所发生的具体错误及其状态。示例如下（图 2.10.4.1）：
图 2.10.4.1 重试列表显示（未贴片列表）
从生产中重试列表显示的情况中，能够判断可否继续生产。请用画面上的八个按钮，控制此后
的生产状态。
按下<START>开关后，贴片头即刻移动，开始生产。
为避免人身伤害，设备运行过程中切勿将手放入设备内部，也不要将脸和头部靠近设
备。
在按<START>开关前，务必确认设备内部无人作业。
在按<START>开关前，请确认设备附近没有会受到伤害的人。
按<START>开关前，请确认没有安装、或放置会防碍设备内部各项运行的物体(调整工
具等)。
注意
1) 重试
选择重试后，显示下图。
图 2.10.4.2 选择重试时
显示此信息时，
按下<START>开关：将从发生错误的元件开始重新贴片，进行继续生产。 这时，无元件的供
应设备会自动进行补满处理。
按下「取消」按钮：返回重试列表画面。
2-38
