1-1
1
1.保持机器的性能
为持续保持已购机器的性能 , 在优良环境中使用机器是首要条件。在此基础上坚持日常维护和定期点检也是不可
缺少的重要保证。
1.1 必备条件和环境条件
■使用气源
· 供给气压 确保 YS12=0.45MPa 以上、YG12=0.60MPa 以上。
· 必须使用内径 8mm 以上的输气管。
· 必须使用通过空气干燥器、空气过滤器的清净空气。
■使用电源
电源 : 三相交流 200/208/220/240/380/400/416V(±10%)
频率 :50Hz/60Hz
电源容量 :4.9KVA
平均消耗电力 :1.1KW
电源连接 : 电源电缆导体横截面积 2.5mm
2
以上
■环境条件
噪声 :必须满足 EN61000-6-2 通用标准。
湿度 :20 〜 90%( 无结露现象 ) 最佳范围 ：50 〜 60%
温度 :15 〜 35℃间能保证机器的功能，20 〜 28℃间能保证机器的精度。
空气质量 :没有尘埃 , 没有显著噪声。
地面状态 :地面平坦、坚固。选择抗震强度高的地面，禁止使用木制地板。
必需平整度 :前后同时使用一次性换料车时，含装置正下方地板的平面度在 10mm 内。
地板承重强度 :确保大约 850kg/m
2
以上。
n
要点
为防止静电确保湿度在 40％以上。此外，使用工业用加湿器时，务必使用纯净水。
1.2 定期点检和清洁的重要性
机器的维修作业中 , 定期点检和清洁项目占有非常重要的地位。不重视点检·清洁等作业，就不能充分发挥机器
性能，还会影响贴装质量，导致机器故障的发生。
例:
· 因吸嘴的污垢导致吸嘴误识别自身的污垢，产生不贴装的后果。
· 输气管的污垢导致多次吸附·贴装不良现象。
· 没有充分对送料器、送料器架进行点检，导致吸附错误经常发生。
· 光学装置 ( 相机、照明等 ) 污垢导致识别不良现象的发生。
· 各轴没有及时加油，导致异常声音的出现。
· 对阀等的点检不足导致基板固定·传送作业的失败。
以上是具有代表性的例子，它说明不重视定期点检及清洁作业是导致机器出故障的重要原因。因此，必须严格
建立定期点检和清洁制度，使机器始终处于最佳的运行状态。
1-2
1
2.维修作业前的准备
为持续保持机器的性能，必须及时更换随着机器运行渐渐失去功效的消耗品。本手册主要以消耗品的更换方法为
中心作具体说明。同时也介绍发生故障时，用户自身可以简单进行更换的零部件。
c
注意
本手册中所记载的零部件（零部件号码）为发行时的号码。订购时务必确认最新信息。

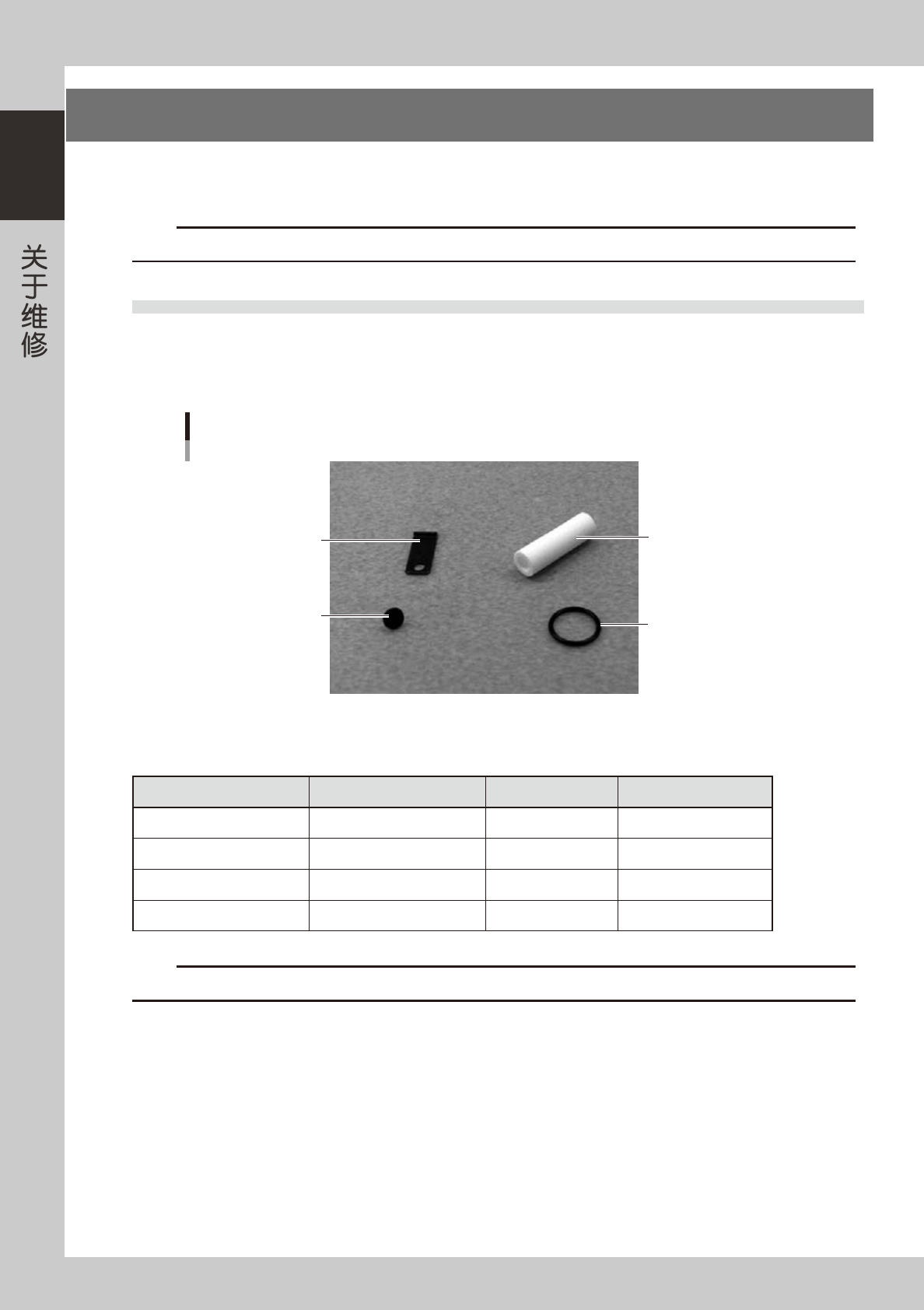

2.1 消耗品和更换零部件 ( 故障时 )
2.1.1 消耗品
消耗品指随着使用时间会渐渐失去其性能的零部件。本机的消耗品有以下几种，可以在维修时根据需要更换。
消耗品
随机附件
排出器用过滤器
排出器用O形圈
吸嘴弹簧片
固定吸嘴弹簧片用螺钉
55100-L5-00
■ 消耗品一览
YS12、YG12 随机附件
名称 零部件名称 零部件编号 备注
吸嘴弹簧片 LEAFSPRING KG7-M7137-A0X
固定吸嘴弹簧片用螺钉 SCREW,PANHEAD 90990-08J016 M2×L2.5
排出器用过滤器 FILTER K46-M8527-C0X
排出器用 O 形圈 O-RING 90990-17J010
c
注意
零部件编号可能有不经预告就更改的情况。订购时务必向代理商确认。
