3-9 3 3 擦拭螺旋丝杆。 1. 用移动手柄将各轴移至一端。 2. 用无尘纸（清洁室用）等擦去螺旋丝杆全杆的 脏污润滑油和其它污垢。 3. 将各轴移至另一端后，用无尘纸等擦拭另一端 的螺旋丝杆全杆。 （X 轴、Y 轴、W 轴） 55307-L5-00 c 注意 仔细擦拭包括螺旋沟槽部在内的螺旋丝杆全杆，并确认没有 尘屑残留。 Step 3 X轴 Y轴 W轴 螺旋丝杆的清洁 用无尘纸等擦拭 用无尘纸等擦拭 用无尘纸等擦拭
3-8
3
2.3 X、Y、W 轴的清洁·加油
本节主要介绍 X、Y、W 轴的螺旋丝杆和线性导轨的加油方法。作业前先准备加油枪和指定的润滑油 (NSL)。
c
注意
关于使用润滑油的注意事项，参阅「第 1 章 2.2.2加油工具·润滑油」。
c
注意
X,Y,W 轴的螺旋丝杆和线性导轨出现异响时，请与销售代理商或直接与 YAMAHA 联系。客户私自拆开清洁则不在保修范围内。
2.3.1 X、Y、W 轴螺旋丝杆的清洁·加油
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
取出润滑油飞散防止用外罩。
取出 X 轴和 Y1、Y2 轴的润滑油飞散防止用外罩。
X轴
1. 用十字螺丝刀取下润滑油飞散防止用外罩左侧
的外罩固定螺丝。
2. 将贴装头移至最左侧，用十字螺丝刀取下润滑
油飞散防止用外罩右侧的外罩固定螺丝。
3. 将润滑油飞散防止用外罩向右侧拔出。
55305-L5-00
参考
安装 X 轴的润滑油飞散防止用外罩时，按上述步骤的相反
步骤操作。
Y1、Y2 轴
1. 用六角扳手取下防止润滑油飞散的外罩后侧的
外罩固定螺丝。
2. 将贴装头移至最后侧，取下润滑油飞散防止用
外罩前侧的外罩固定螺丝。
3. 将润滑油飞散防止用外罩向前侧拔出。
55306-L5-00
参考
安装 Y 轴的润滑油飞散防止用外罩时，按上述步骤的相反
步骤操作。

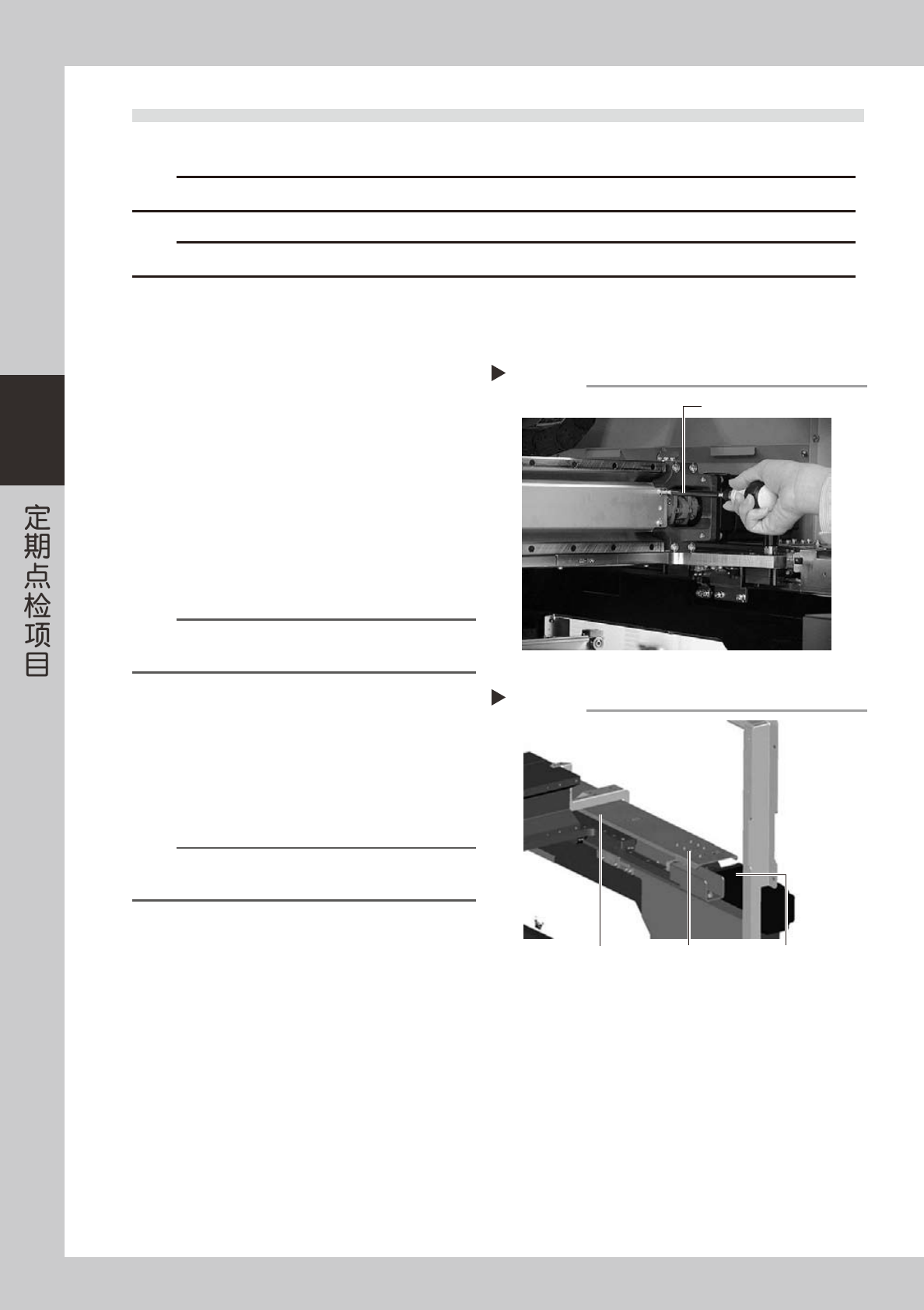

取出X轴润滑油飞散防止用外罩
十字螺丝刀
Step 2
取出Y轴润滑油飞散防止用外罩
Y轴螺旋丝杆外罩
Step 2
Y轴螺旋丝杆
外罩固定螺栓
Y轴马达
3-9
3
3

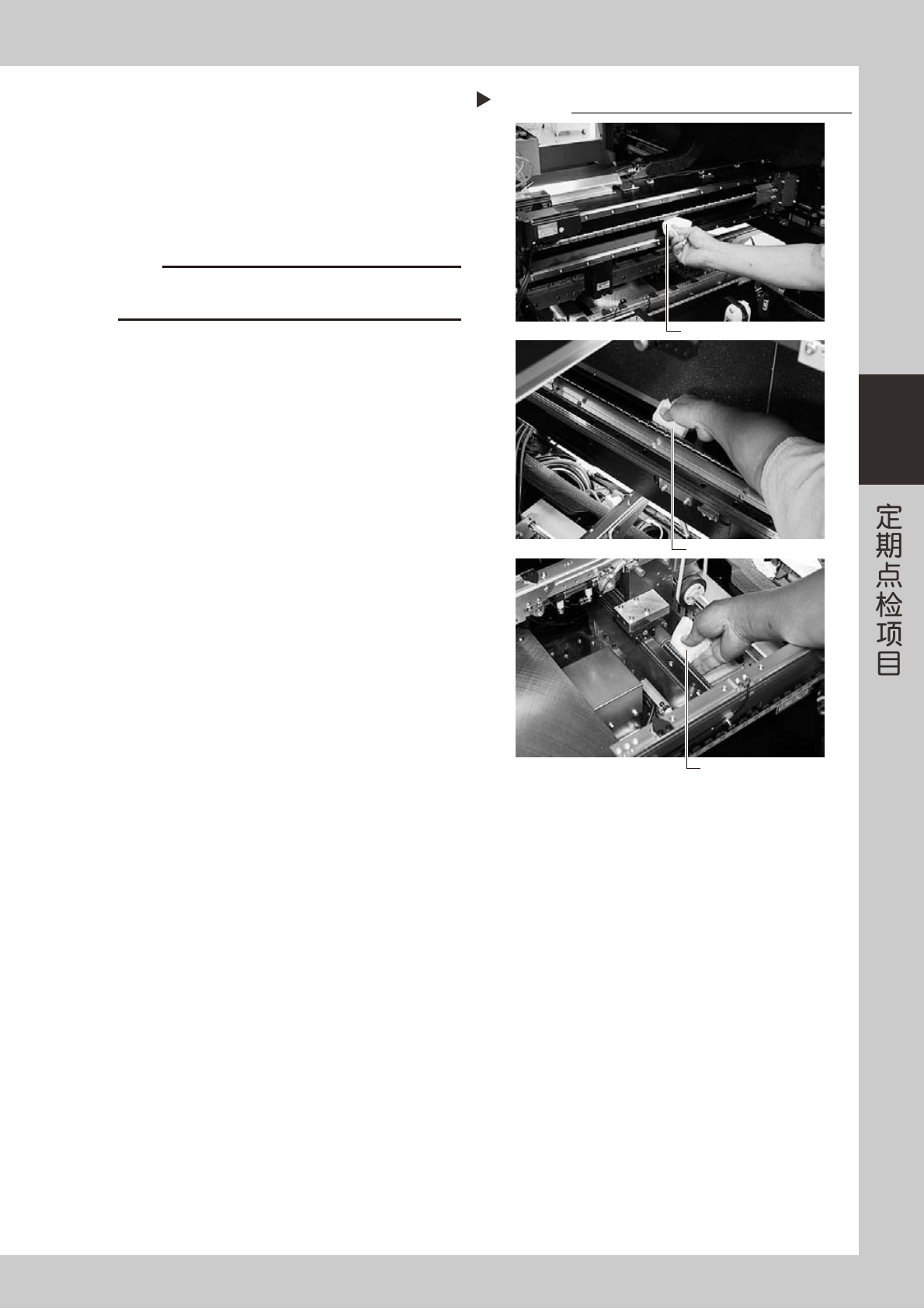

擦拭螺旋丝杆。
1. 用移动手柄将各轴移至一端。
2. 用无尘纸（清洁室用）等擦去螺旋丝杆全杆的
脏污润滑油和其它污垢。
3. 将各轴移至另一端后，用无尘纸等擦拭另一端
的螺旋丝杆全杆。（X 轴、Y 轴、W 轴）
55307-L5-00
c
注意
仔细擦拭包括螺旋沟槽部在内的螺旋丝杆全杆，并确认没有
尘屑残留。
Step 3
X轴
Y轴
W轴
螺旋丝杆的清洁
用无尘纸等擦拭
用无尘纸等擦拭
用无尘纸等擦拭
3-10
3
4
涂润滑油。
1. X、Y 轴
用润滑油枪，将指定的润滑油 (NSL) 从润滑油
注油嘴注入。用手指在螺旋丝杆的沟槽内涂抹
指定的润滑油，手动移动轴后，擦去多余的润
滑油。
2. W 轴
将指定的润滑油 (NSL) 用手指均匀地涂抹在
螺旋丝杆表面及螺旋沟槽部。
55315-L5-00
5
将外罩安装回原状。
将润滑油飞散防止外罩，按与取出时相反的步骤
安装。
■ 润滑油一览
螺旋丝杆
No. 部位 名称 种类 加油方法
1
X、Y 轴
NSL
锂基润滑脂 润滑油枪
2
W轴
NSL
锂基润滑脂 手涂
螺旋丝杆的加油
Step 4
X轴螺旋丝杆部
润滑油注油嘴
Y轴螺旋丝杆部
润滑油注油嘴（右）
Y轴螺旋丝杆部
润滑油注油嘴（左）
X轴
W轴
W轴螺旋丝杆
Y轴
