3-1 1 3 2.3.2 X、Y、W 轴线性导轨的清洁·加油 e 1 按紧急停机按钮。 为安全作业，务必使机器处于紧急停机状态。 2 擦拭线性导轨。 1. 将各轴移至一端后，用无尘纸（清洁室用）等 擦拭线性导轨全轨。 2. 将各轴移至另一端，用无尘纸等擦拭另一端的 线性导轨全轨。(X 轴、Y 轴、W 轴 ) 55313-L5-00 c 注意 仔细擦拭包括移动凹槽部在内的线性导轨全轨。 线性导轨的清洁 Step 2 导轨 无尘纸
3-10
3
4
涂润滑油。
1. X、Y 轴
用润滑油枪，将指定的润滑油 (NSL) 从润滑油
注油嘴注入。用手指在螺旋丝杆的沟槽内涂抹
指定的润滑油，手动移动轴后，擦去多余的润
滑油。
2. W 轴
将指定的润滑油 (NSL) 用手指均匀地涂抹在
螺旋丝杆表面及螺旋沟槽部。
55315-L5-00
5
将外罩安装回原状。
将润滑油飞散防止外罩，按与取出时相反的步骤
安装。
■ 润滑油一览
螺旋丝杆
No. 部位 名称 种类 加油方法
1
X、Y 轴
NSL
锂基润滑脂 润滑油枪
2
W轴
NSL
锂基润滑脂 手涂

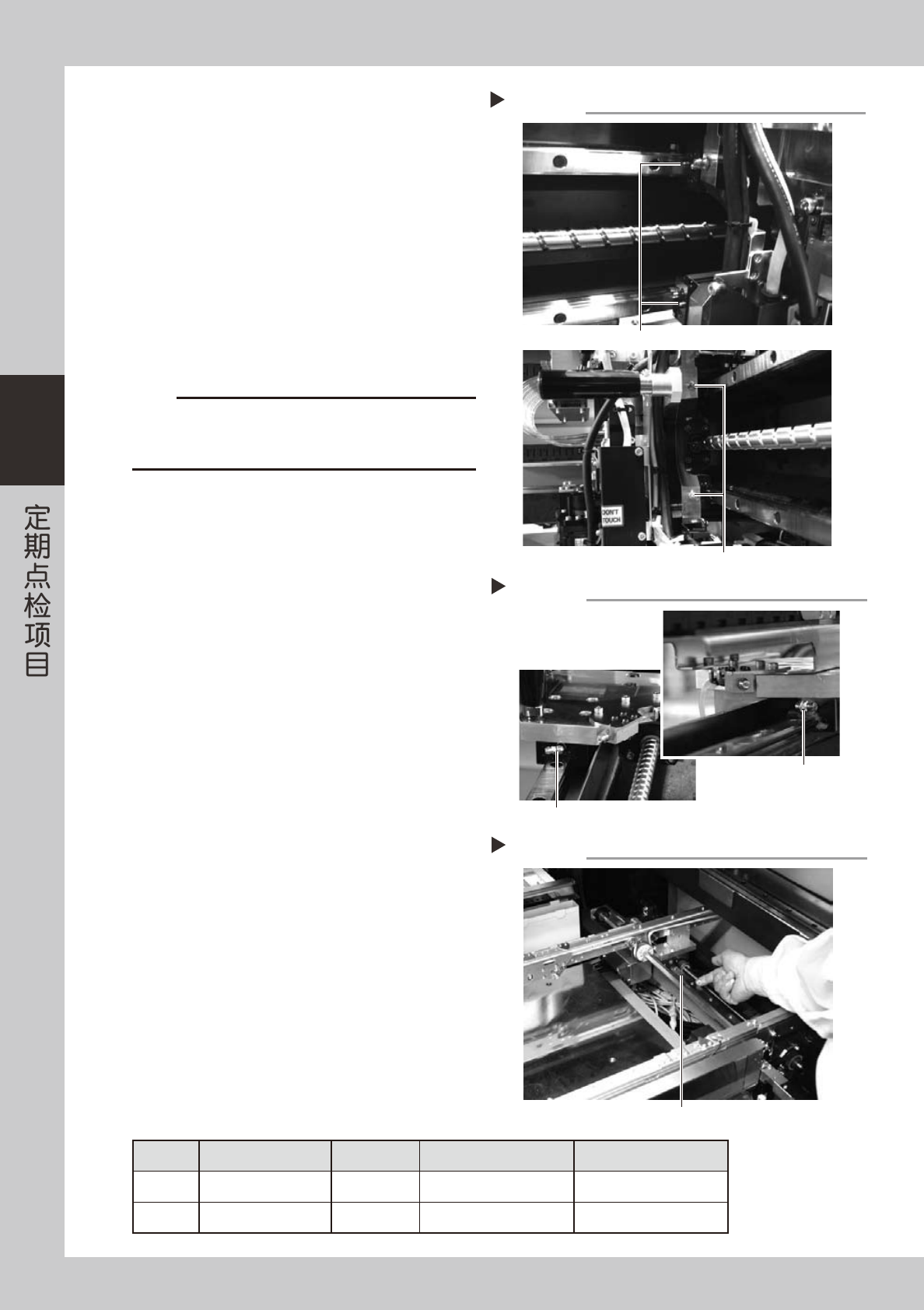

螺旋丝杆的加油
Step 4
X轴螺旋丝杆部
润滑油注油嘴
Y轴螺旋丝杆部
润滑油注油嘴（右）
Y轴螺旋丝杆部
润滑油注油嘴（左）
X轴
W轴
W轴螺旋丝杆
Y轴
3-11
3
2.3.2 X、Y、W 轴线性导轨的清洁·加油
e
1
按紧急停机按钮。
为安全作业，务必使机器处于紧急停机状态。
2
擦拭线性导轨。
1. 将各轴移至一端后，用无尘纸（清洁室用）等
擦拭线性导轨全轨。
2. 将各轴移至另一端，用无尘纸等擦拭另一端的
线性导轨全轨。(X 轴、Y 轴、W 轴 )
55313-L5-00
c
注意
仔细擦拭包括移动凹槽部在内的线性导轨全轨。
线性导轨的清洁
Step 2
导轨 无尘纸
3-12
3
3
涂润滑油。
1. X 轴
用润滑油枪，将指定的润滑油 (NSL) 注入 X 轴
线性导轨用润滑油注油嘴。
贴装头部后侧的左右各有两个注油嘴（上下
线性导轨位置处，共 4 个）。
55314-L5-00
2. Y1、Y2 轴
用润滑油枪，将指定的润滑油 (NSL) 注入 Y 轴
线性导轨用润滑油注油嘴。
各 Y 轴线性导轨滑块的前后都有注油嘴 ( 共 4
个 )。对准润滑油注油嘴的方向插入润滑油枪的
喷嘴。
55329-L5-00
c
注意
Y 轴前后的润滑油注油嘴为斜形注油嘴，必须对准注油嘴的
方向笔直插入润滑油枪的喷嘴。角度偏移，可能会导致注油
嘴破损或松动掉出。务必谨慎插入。
3. W 轴
用手指粘上润滑油 (NSL) 均匀地涂抹在线性
导轨的表面及移动凹槽部。
55330-L5-00
4
擦去多余的润滑油。
用手转动轴数次后，擦去多余的润滑油。
■ 润滑油一览
线性导轨
No. 部位 名称 种类 加油方法
1
X、Y 轴
NSL
锂基润滑脂 润滑油枪
2
W轴
NSL
锂基润滑脂 手涂
X轴线性导轨的加油
Step 3-1
润滑油注油嘴（小）
润滑油注油嘴（大：在贴装头基座处）
Y轴线性导轨的加油
Step 3-2
Y轴线性导轨部
润滑油注油嘴
Y轴线性导轨部润滑油注油嘴 共4个
W轴线性导轨的加油
Step 3-3
W轴线性导轨
