3-15 3 2.5 基板传送部的点检 2.5.1 传送带的点检和清洁 点检传送带的磨损状况。 传送带传送面磨损可引起滑带， 导致无法稳定地传送基板。 必须定期对磨损状态进行确认。 此外，由于传送带磨损导致磨损粉在传送装置传感器受光面堆积，引起误检测，磨损粉在传送带导槽内堆积则 可能引起传送带黏着等故障发生。 1 将传送宽度改为易操作的宽度。 1. 按 [ 传送宽度 ] 按钮， 显示更改传送宽度对话框。 2. 在更改后的传送宽度栏里输…
3-14
3
6
用手动操作上下移动顶板装置。
解除机器的紧急停机状态，用手动操作上下移动顶
板装置数次。使润滑油磨合后，将顶板装置置于上
升状态。
e
7
用手指去除多余的润滑油。
为安全起见，按下紧急停机按钮，用手指去除多余
的润滑油。
再次用手动操作上下移动顶板装置数次，如没有问
题，降下装置。
8
将顶板安装回原来的位置。
按照与 Step2 相反的步骤安装。
c
注意
顶板较重，拆装时务必注意。
3-15
3
2.5 基板传送部的点检
2.5.1 传送带的点检和清洁
点检传送带的磨损状况。传送带传送面磨损可引起滑带，导致无法稳定地传送基板。必须定期对磨损状态进行确认。
此外，由于传送带磨损导致磨损粉在传送装置传感器受光面堆积，引起误检测，磨损粉在传送带导槽内堆积则
可能引起传送带黏着等故障发生。
1
将传送宽度改为易操作的宽度。
1. 按 [ 传送宽度 ] 按钮，显示更改传送宽度对话框。
2. 在更改后的传送宽度栏里输入适当数值 ( 可伸
入工具进行作业的宽度 ) 后，按 [OK] 按钮。
传送宽度变为指定的宽度。
56304-L5-00
e
2
放松传送带。
为安全起见，按下紧急停机按钮，使用 4mm、5mm
的六角扳手，放松传送带。
55332-L5-00
3
取出传送带。
从传动轮与基板导轨部的传送带凹槽取出传送带。
4
确认传送带传送面的磨损状态。
确认在 Step3 中取出的传送带的传送面是否有磨损。
参考
一般仅使用传送带宽度的一半（3 〜 4mm）左右，有磨损时，
如将基准侧与可动侧的传送带相互调换，可暂时再使用一段
时间（但不保证传送质量）。建议尽早购买备用的传送带。
5
清洁基板导轨部的传送带凹槽和传动轮。
用吸尘器等清洁传送带凹槽及传感器检出面的磨损
粉。用随机附带的刷子边清扫边用吸尘器等吸取尘
屑。
传送装置传送带用的传动轮也要清洁。
c
注意
磨损粉附在传动轮外会形成黑色物质，用金属刮刀等清除。
更改传送宽度
Step 1
Step 2
拉紧螺栓
放松传送带
3-16
3
3.3 个月

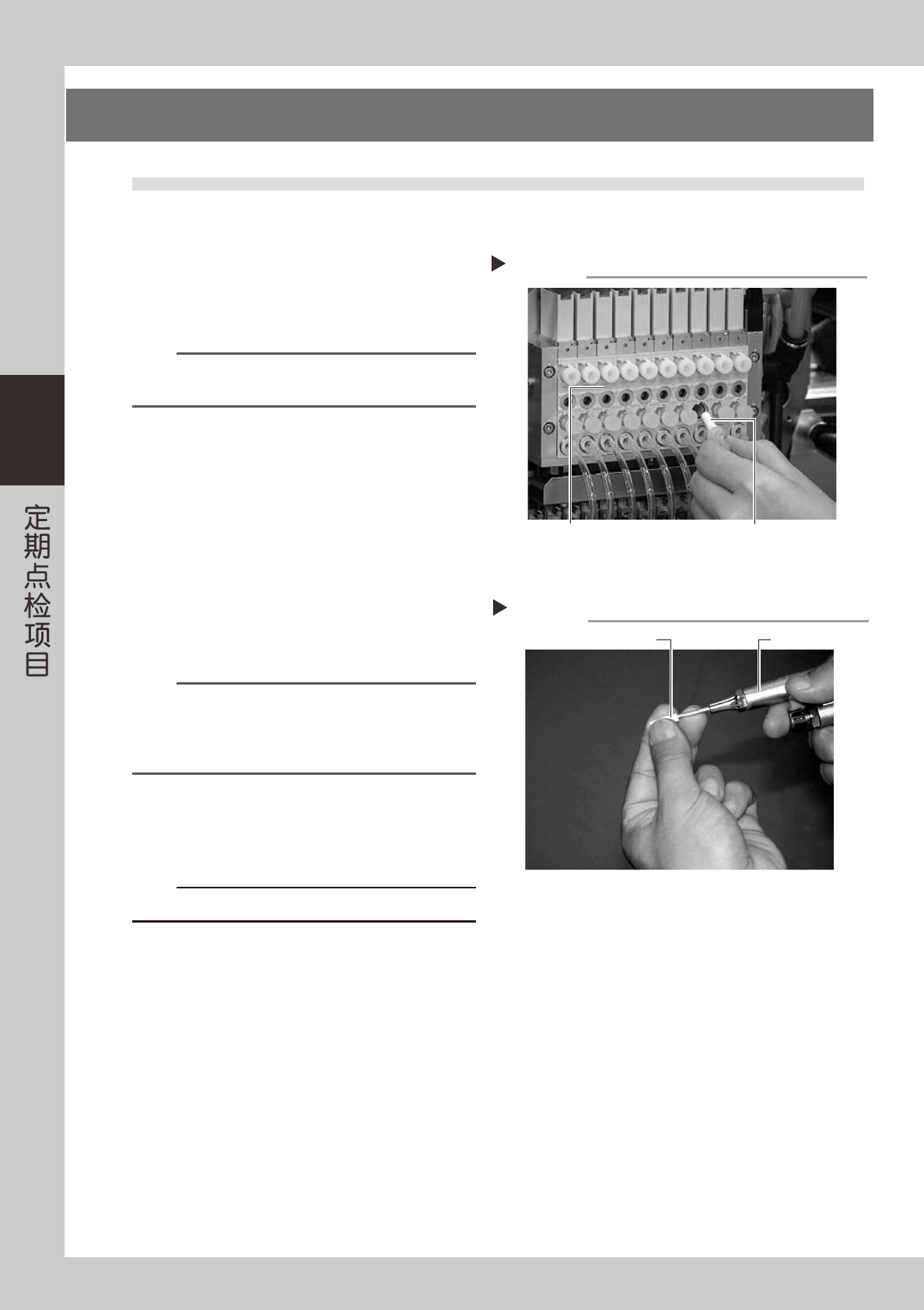

3.1 排出器过滤器的清洁·更换
虽然供气状态和实际运作时间各异，但一般 3 个月左右必须对排出器的过滤器实施一次点检。如果只是轻微脏污，
可用气枪清除，如果脏污比较严重，建议更换过滤器。
1
使贴装头移至 Y 轴的最前部。
按 [ 装置 ]-「Head」( 或「传送装置」) 选项卡画面
的 [ 轴移动 ] 按钮，打开「轴移动」画面，将贴装
头移至 Y 轴的最前部。
参考
排出器在贴装头的正面部。如将贴装头移至最前部，可易于
点检过滤器。( 点检在机器的前侧实施。)
e
2
按紧急停机按钮。
为安全作业，必须使贴片机处于紧急停机状态。
3
拆卸过滤器盖。
用一字螺丝刀旋松过滤器盖并取下。
55340-L5-00
4
清洁过滤器。
用镊子等取出过滤器，只是少量脏污，可用气枪
吹除后重新装入排出器中。
55316-L5-00
n
要点
如果脏污严重或已变色，必须更换为新的过滤器 (K46-
M8527-C0X)。
虽然贴片机运作时间各异，更换过滤器的周期也相应不同，
但一般 3 个月需更换一次。
5
安装过滤器。
1. 将过滤器与 O 形圈嵌入过滤器盖并插入排出器。
2. 向右旋转、锁紧过滤器盖。( 发出“咔嚓”音 )
c
注意
安装过滤器时，切勿使 O 形圈露出在复式接头与过滤器盖之间。
清洁过滤器
Step 4
气枪过滤器
拆卸过滤器盖
Step 3
排出器主体 排出器过滤器
O形圈
过滤器盖
