3-18 3 3.1.2 排气阀的动作确认（各贴装头分别确认） 确认机器贴装头部各个排出器单个的排气级别，判断排出器状态。 1 确认是否正常排气。 确认排出器装置下部接头部的排气是否均匀排出。 打开「装置」-「Head」选项卡，按各贴装头的 [ 排气 ] 按钮。 56307-L5-00 3.1.3 清洁用排气阀的动作确认（联动） 确认机器贴装头多槽轴内清洁排气功能是否正常运行。 1 按各贴装头的 [ 排气 ] 按钮 打开「装置」－「…
3-17
3
3.1.1 排出器真空压的点检
确认机器贴装头部各个排出器单个的真空压级别，判断排出器状态。
e
1
按紧急停机按钮。
为安全作业，务必使机器处于紧急停机状态。
2
从排出器下部的气密接头拔出输气管。
从排出器下部的气密接头拔出所有贴装头的输气
管。
55333-L5-00
3
确认单个排出器的真空压级别。
1. 打开 [ 装置 ] －「Head」选项卡。
2. 对所有贴装头分别用手指堵住气密接头，按 [ 吸
气 ] 按钮。
3. 记录气密接头在封闭状态下的最大值，确认是
否在测定参考值内。
56305-L5-00
c
注意
排出的气体可能会吹到面部，务必配戴防护眼镜。
■ 测定参考值
封闭 ：190 以上
参考
未达到测定参考值时，重新检查贴装头的气源通道（多槽轴
内 / 排出器 / 多槽轴的输气管等），必要时进行清洁与更换。
拆出输气管
Step 1
透明气管气密接头排出器装置
确认真空级别
Step 3
按各贴装头的[吸气]按钮
确认最大值(封闭状态下的最大值)
3-18
3

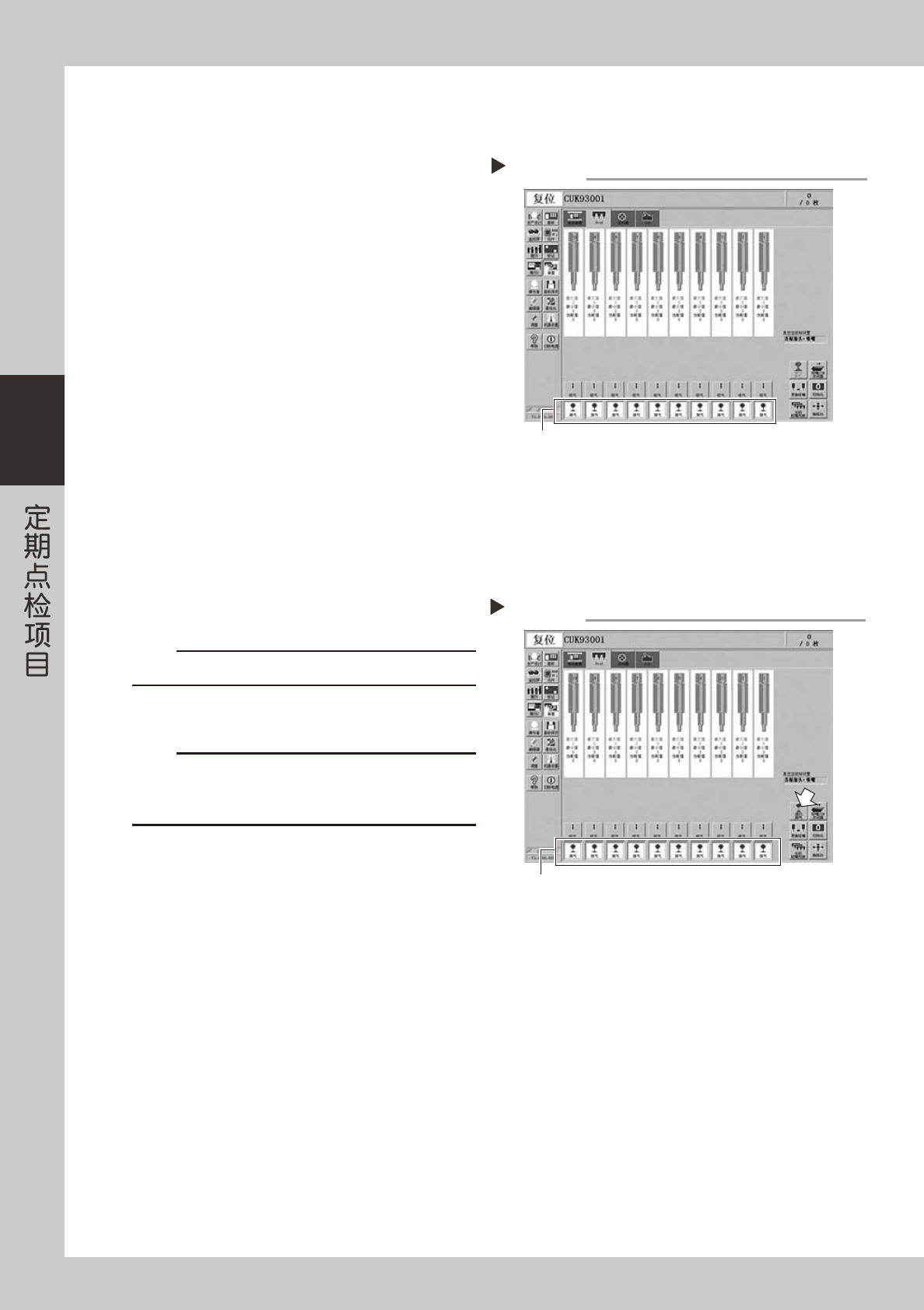

3.1.2 排气阀的动作确认（各贴装头分别确认）
确认机器贴装头部各个排出器单个的排气级别，判断排出器状态。
1
确认是否正常排气。
确认排出器装置下部接头部的排气是否均匀排出。
打开「装置」-「Head」选项卡，按各贴装头的
[ 排气 ] 按钮。
56307-L5-00
3.1.3 清洁用排气阀的动作确认（联动）
确认机器贴装头多槽轴内清洁排气功能是否正常运行。
1
按各贴装头的 [ 排气 ] 按钮
打开「装置」－「Head」选项卡，按各贴装头的
[ 排气 ] 按钮。
c
注意
排出的气体可能会吹到面部，务必配戴防护眼镜。
2
拆出所有贴装头的吸嘴。
c
注意
清洁排气的气量强大，要实施清洁排气时，务必拆出安装在
贴装头上的吸嘴。否则，吸嘴可能会从贴装头脱落，导致破损、
遗失。
3
按 [ 清扫排气 ] 按钮，确认排气。
按「装置」－「Head」选项卡画面右下侧的 [ 清扫
排气 ] 按钮，确认所有贴装头执行清扫排气时的排
气状态。
56308-L5-00
确认排气
Step 1-3
按各贴装头的[排气]按钮
排气确认
按各贴装头的[排气]按钮
Step 1
3-19
3

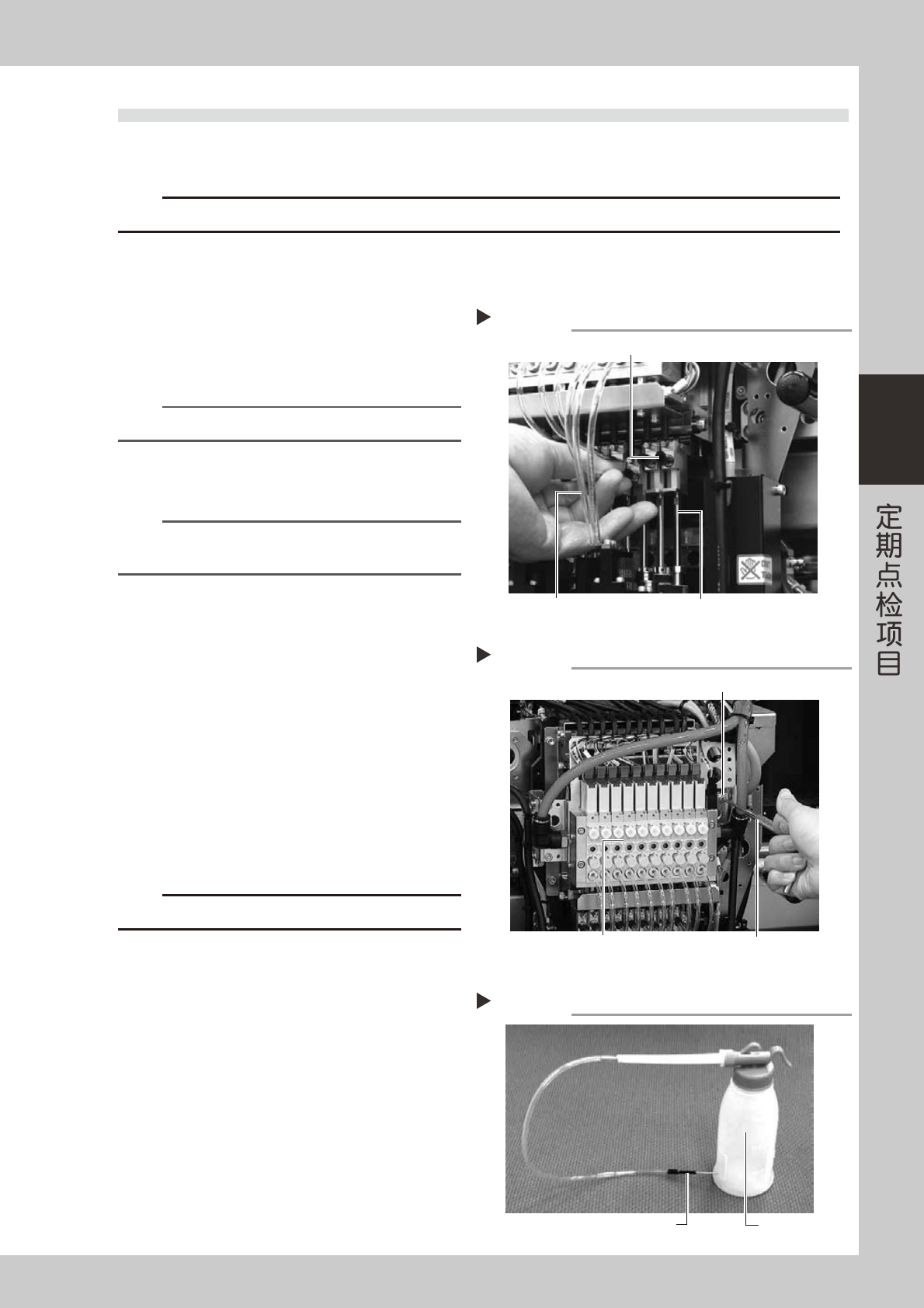

3.2 多槽轴内的清洁·加油
因为多槽轴的空气通道内如有异物粘附或污垢残留，会导致吸附、贴装错误的发生。
虽然供气状态和实际运作时间各异，但一般 3 个月左右必须对多槽轴内部实施一次清洁作业。
c
注意
多槽轴的动作出现不稳定或发出异响时，请与销售代理商或直接与 YAMAHA 联系。客户私自拆开清洁不在保修范围内。
3.2.1 多槽轴内的清洗
e
1
按紧急停机按钮。
为安全作业，务必使机器处于紧急停机状态。
2
将贴装头移至易于操作的位置。
n
要点
为防止弄脏扫描相机，需将扫描相机向左或向右避开。
3
拆卸所有贴装头上的吸嘴。
用手拆下吸嘴。
参考
配备吸嘴交换站 ( 选配 ) 的贴片机，务必将取出的吸嘴放回
吸嘴交换站。
4
拔出输气管。
拔出插在各贴装头多槽轴上部的输气管。
55318-L5-00
5
拆出排出器装置架。
用六角扳手或 T 型扳手拆出固定排出器装置架的
4 个螺栓。
55309-L5-00
6
准备清洁工具 (KHN-M8860-00X)。
1. 在清洁容器中注入 IPA( 异丙醇酒精 )。
2. 在作业位置正下方垫上无尘布。
55319-L5-00
c
注意
禁止使用 IPA( 异丙醇酒精 ) 以外的溶剂。
拔出输气管
Step 4
输气管
多槽轴的气密接头
多槽轴
拆出排出器装置架
Step 5
６角扳手或
T型扳手
排出器装置架
排出器阀
清洁工具
Step 6
塑料泵
喷嘴
