3-21 3 0 对多槽轴的空气通道实施喷气排屑。 1. 准备气枪（选件） ，与邻近的机器等连接。 2. 用手堵住拆下清洗用紧固螺栓的位置防止漏气， 一边用无尘布挡住多槽轴的前端部，一边对多 槽轴内实施喷气排屑。 55334-L5-00 3. 确认挡住多槽轴前端部的无尘布不再脏污后， 安装紧固螺栓。 反复进行 Step9 ～ Step10 的作业，直至从多槽 轴流出的 IPA 变清为止。 c 注意 排出的气体可能会吹到面部，务必配戴防…
3-20
3
7
拆出吊挂多槽轴的弹簧。
用手将弹簧从弹簧钩上取下。
55320-L5-00
8
拆出清洗多槽轴用的紧固螺栓。
用精密扳手拆出紧固螺栓 (6 角 )。
55321-L5-00
c
注意
紧固螺栓嵌有密封垫圈，切勿遗失。
9
清洗多槽轴内部。
1. 将清洁工具的喷嘴插入多槽轴。
2. 注入 IPA 清洗多槽轴的空气通道。
55322-L5-00

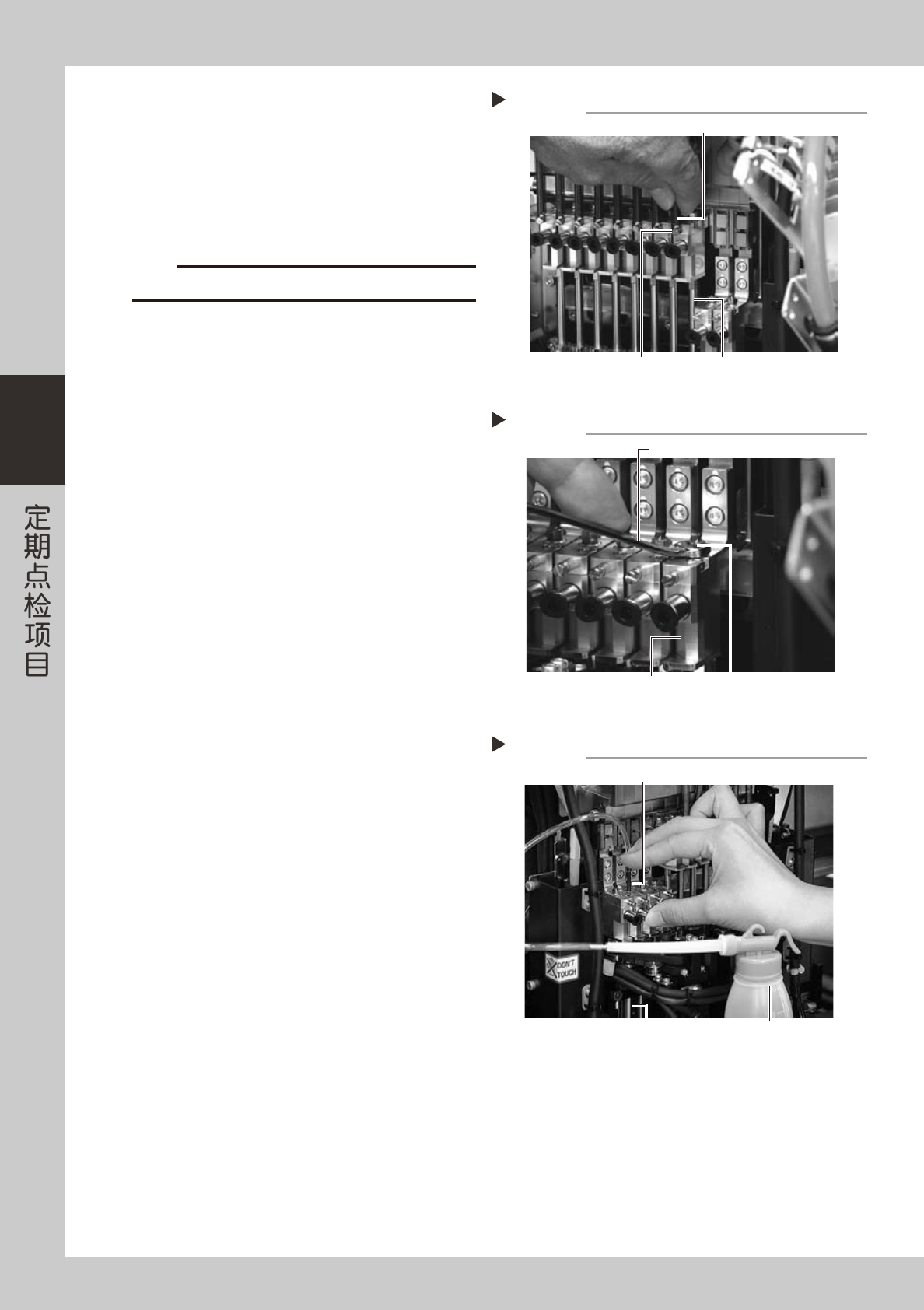

拆出弹簧
Step 7
弹簧钩
弹簧
多槽轴
拆出紧固螺栓
Step 8
精密扳手（随机附带工具）
紧固螺栓
多槽轴上部保护块
清洗多槽轴
Step 9
清洁工具喷嘴
多槽轴 塑料泵
3-21
3
0
对多槽轴的空气通道实施喷气排屑。
1. 准备气枪（选件），与邻近的机器等连接。
2. 用手堵住拆下清洗用紧固螺栓的位置防止漏气，
一边用无尘布挡住多槽轴的前端部，一边对多
槽轴内实施喷气排屑。
55334-L5-00
3. 确认挡住多槽轴前端部的无尘布不再脏污后，
安装紧固螺栓。
反复进行 Step9 ～ Step10 的作业，直至从多槽
轴流出的 IPA 变清为止。
c
注意
排出的气体可能会吹到面部，务必配戴防护眼镜。
c
注意
紧固螺栓嵌有密封垫圈，切勿遗失。
如密封垫圈有破损，务必更换新垫圈。
q
安装吊挂多槽轴的弹簧。
用手将多槽轴的弹簧挂在弹簧钩上。
w
反复实施上述作业。
反复 Step7
～
Step11 的操作，清洗所有贴装头的
多槽轴内部。
e
按原样安装排出器装置架。
用六角扳手或 T 型扳手拧紧 4 个螺栓固定排出器装
置架。
r
按原样安装输气管和吸嘴。

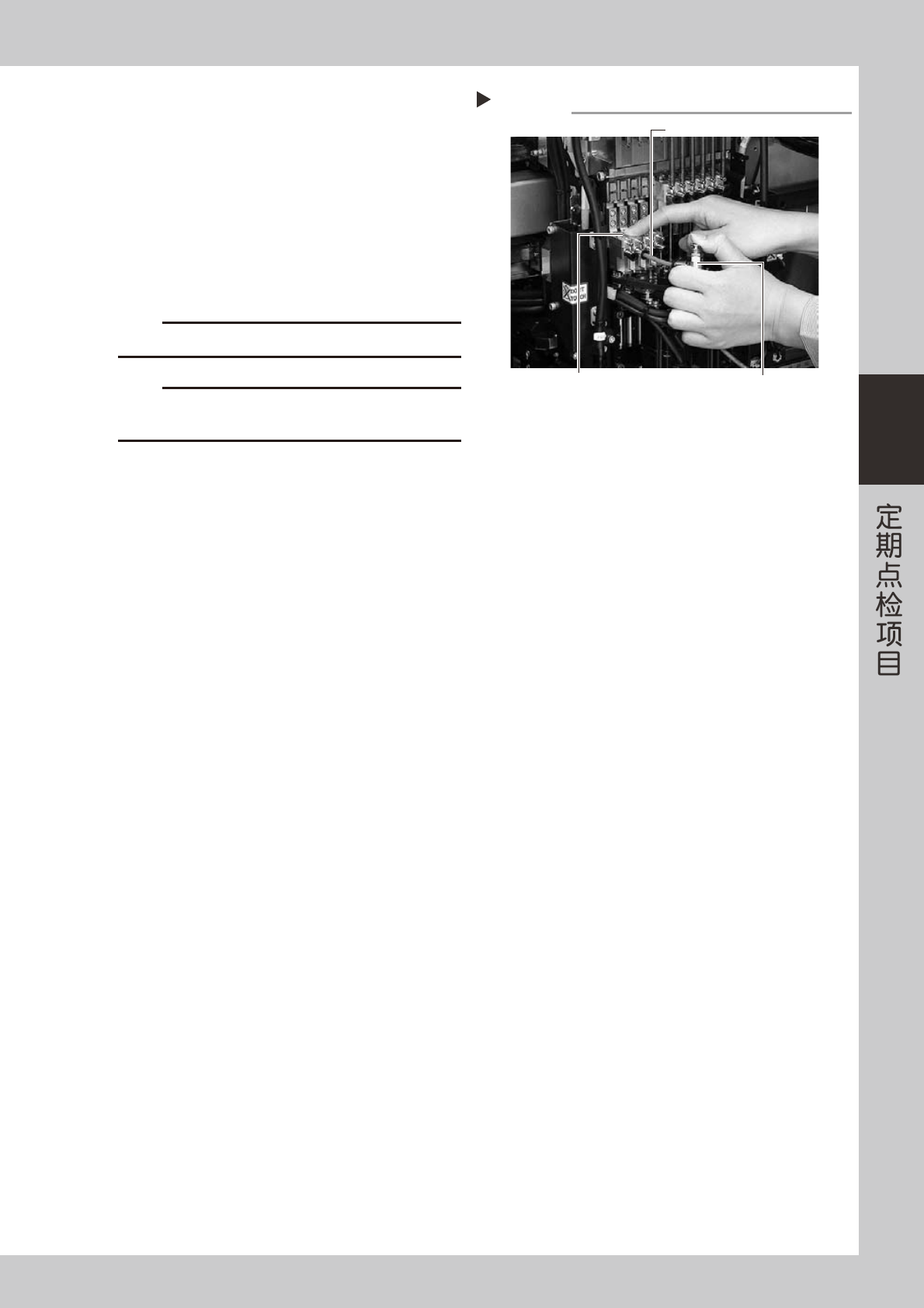

多槽轴内的喷气排屑
Step 10
气枪嘴
气枪开关用手指堵住此处
3-22
3
3.2.2 负压状态的确认
清洗多槽轴后，须实施负压的确认作业。
1
确认组装状况。
1. 将贴装头的吸嘴设置为无。
2. 打开 [ 装置 ]-「Head」选项卡画面，按 [ 吸气 ]
按钮使负压产生，读取显示的「最大值」的数值。
参照下表的基准值进行确认。
56311-L5-00
2
按原样安装吸嘴。
用手将吸嘴安装在贴装头上。
■ 多槽轴空气通道的基准值
开放状态 ：70 以下
封闭状态 ：190 以上
n
要点
多槽轴空气通道的基准值使用的是真空压力值。
受气源和环境的影响，该值会有些许的差异。因此，上述标准值仅供参考。

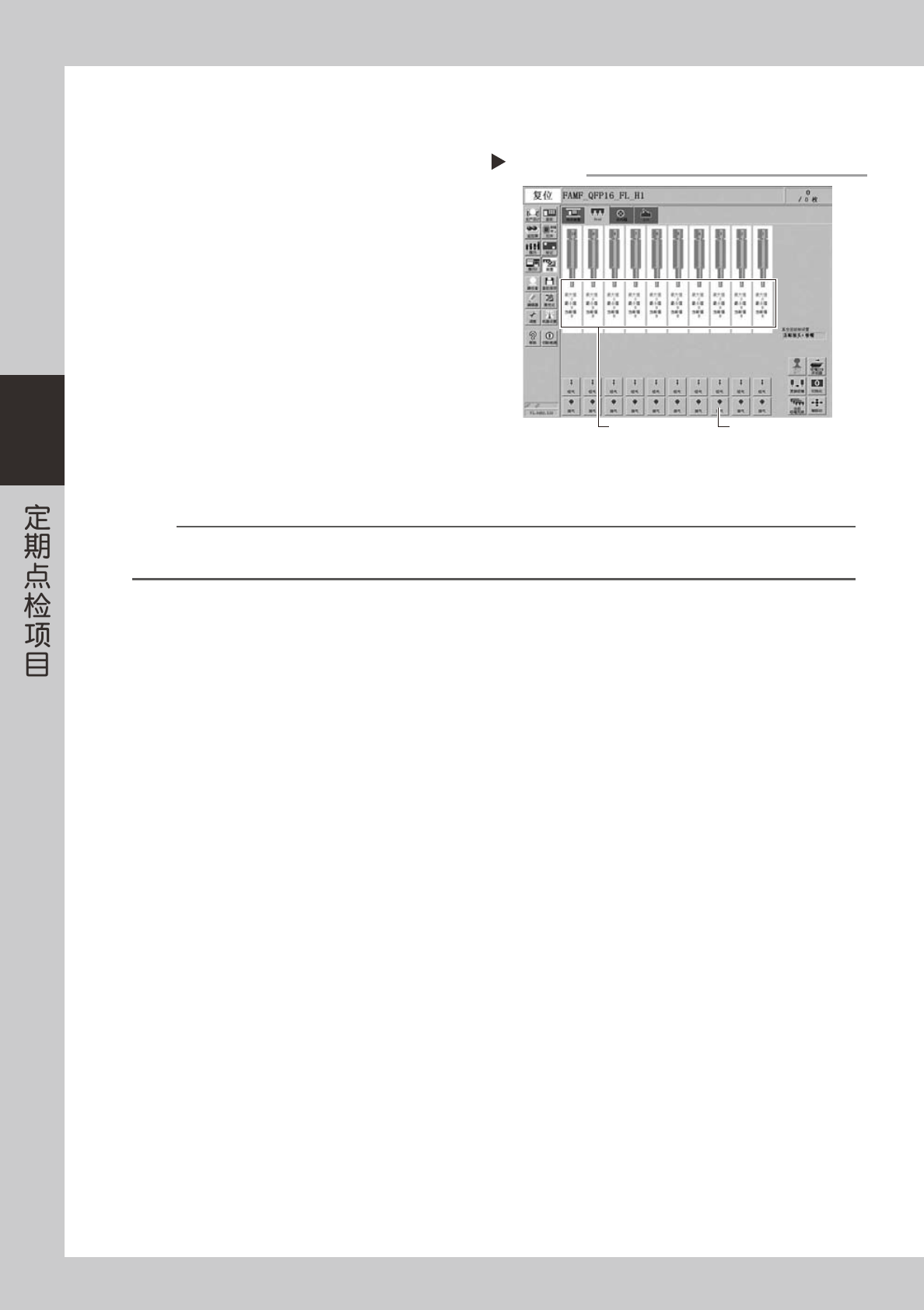

确认负压
Step 1
[排气]按钮
读取最大值
