3-24 3 3.4 SC 轴软电缆的确认 SC 轴软电缆，是为配合扫描相机移动时线束不致下垂，而使电缆本身具有强度的平型复合电缆。但，长期使用会 因强度结构的老化、变形等导致电缆下垂，碰触 SC 轴的底板，引起故障，因此必须定期确认。下垂明显时应即时 更换。 SC轴部 确定SC轴软电缆状态 扫描相机部 Head部 确认软电缆下垂 55351-L5-00
3-23
3
3.3 多槽轴的动作确认和加油
本节介绍多槽轴的动作确认与加油的方法。
c
注意
多槽轴上下移动不畅，或无法移动时，请与销售代理商或直接与 YAMAHA 联系。客户私自拆开清洁则不在保修范围内。
1
关闭机器电源。
退出软件程序，关闭机器电源。
2
用手移动多槽轴确认无异常。
用手上下移动多槽轴，确认跟其他多槽轴相比，在
动作、重量及异响方面无异常。
c
注意
在多槽轴发生异常的状态下运行机器，可导致致命故障，务
必中止运行并及时与 YAMAHA 联系。
3
清洁多槽轴。
用不产生尘埃的无尘纸及棉棒等擦拭多槽轴。
4
在多槽轴涂抹润滑油。
用手在多槽轴的表面，均匀涂抹一层薄薄的润滑油。
55335-L5-00
5
擦拭多余的润滑油。
用手数次移动多槽轴，擦拭多余的润滑油。
给多槽轴涂抹润滑油
Step 4
多槽轴
3-24
3

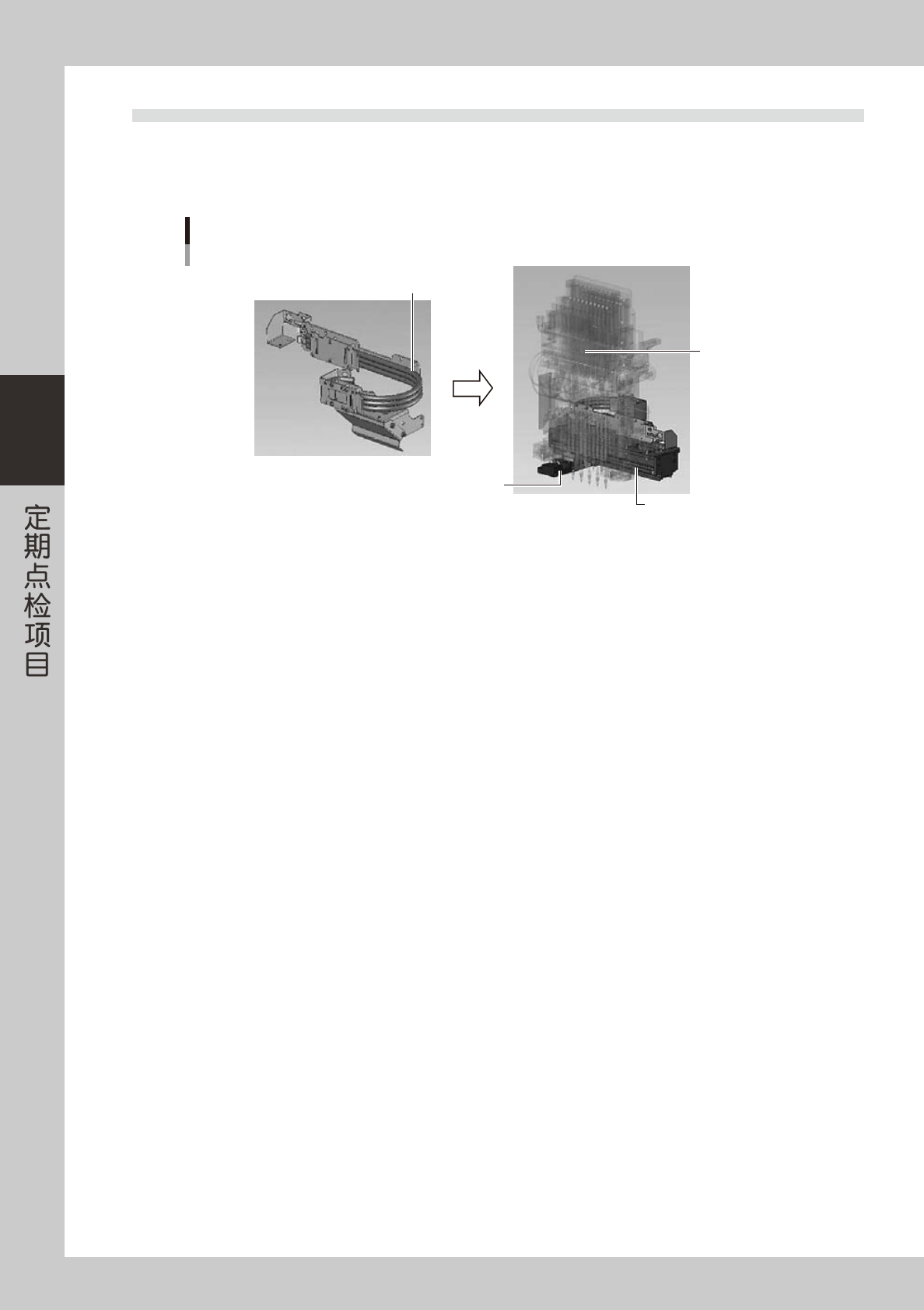

3.4 SC 轴软电缆的确认
SC 轴软电缆，是为配合扫描相机移动时线束不致下垂，而使电缆本身具有强度的平型复合电缆。但，长期使用会
因强度结构的老化、变形等导致电缆下垂，碰触 SC 轴的底板，引起故障，因此必须定期确认。下垂明显时应即时
更换。
SC轴部
确定SC轴软电缆状态
扫描相机部
Head部
确认软电缆下垂
55351-L5-00
3-25
3
3.5 气 / 雾过滤器的点检·清洁
本机器配备有气 / 雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。本节主要介绍过滤器的
点检·清洁方法。( 邻近空气连接器的是空气过滤器，稍远的是烟雾过滤器。)
■过滤杯的清洁
1
检查过滤杯内部。
检查过滤杯中是否有油或水。如有，需按照下列
步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如杯中存积了油和水，排水阀会
自动排出。建议预先在排水阀下端安装好排水管。
2
取下空气连接器。
c
注意
不要使油、水、不纯物飞溅出来。
取下连接器时，会发出很大的空气排气声。
3
取出过滤杯。
边按按钮边朝左转动杯子，向下拔出过滤杯。
55325-L5-00
4
清洗杯内污垢。
1. 用水先简单地清洗过滤杯。
2. 再加入用水稀释过的中性清洁剂清洗杯内部。
3. 进行气排屑后，用无尘布等将水份擦干。
55326-L5-00
5
安装过滤杯。
1. 将过滤杯的按钮对准取下时的位置，再把杯子
向上推。
2. 将过滤杯向右侧转动，直到有“咔嚓”声响即可。
n
要点
如要继续进行过滤器的清洁，需在取出过滤杯的状态下，
实施下一项目「过滤器的清洁」。
6
安装空气连接器。
连接空气连接器，确认没有漏气现象发生。
取出过滤杯
Step 3
过滤杯 按钮
清洗过滤杯
Step 4
过滤杯
用水稀释的中性洗剂
