3-28 3 4.2 R 轴多槽轴皮带状态的确认（1 年） R 轴多槽轴皮带有 4 根，确认各皮带的状态。 ■R 轴多槽轴皮带的确认要点 · 有无因皮带磨损及切削等引起的皮带绽开？ · 有无因皮带龟裂及老化引起的裂纹等？ · 皮带张力有无松弛？皮带有无松弛？ c 注意 R 轴多槽轴皮带出现故障及问题时，请与销售代理商或直接与 YAMAHA 联系。客户私自拆开清洁则不在保修范围内。 No.1贴装头用多槽轴 多槽轴皮带 No…
3-27
3
4.6 个月 /1 年

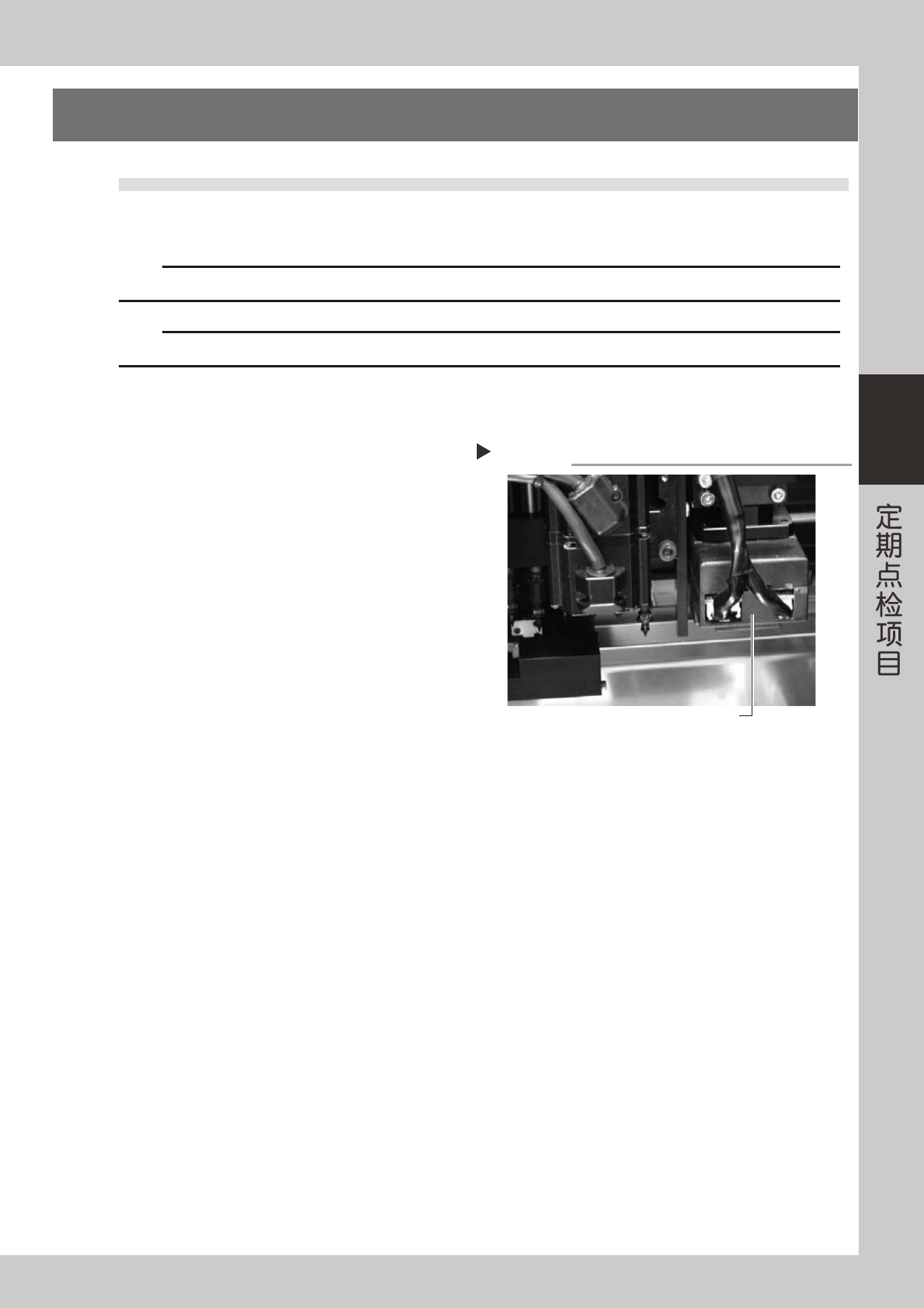

4.1 相机照明装置的清洁（6 个月）
照明装置容易因灰尘等而脏污，建议定期对相机镜头和照明装置进行清洁。为了安全，作业时必须确认机器是否
处于紧急停机状态或机器的电源是否已经关闭。
c
注意
清洁时，注意不要用力过大。如用力过大会影响相机的光轴调节精度。
c
注意
出现照明等故障及问题时，请与销售代理商或直接与 YAMAHA 联系。客户私自拆开清洁则不在保修范围内。
■基准标记识别相机
基准标记识别相机作为标准装置安装在贴装头部的右侧。清洁该相机的照明装置。（左侧相机是选配装置）
· 清洁方法
用滴有数滴镜头清洁剂的无尘布，擦拭照明装置下部的
扩散板。
55337-L5-00
用无尘布擦拭
基准标记识别相机照明
3-28
3

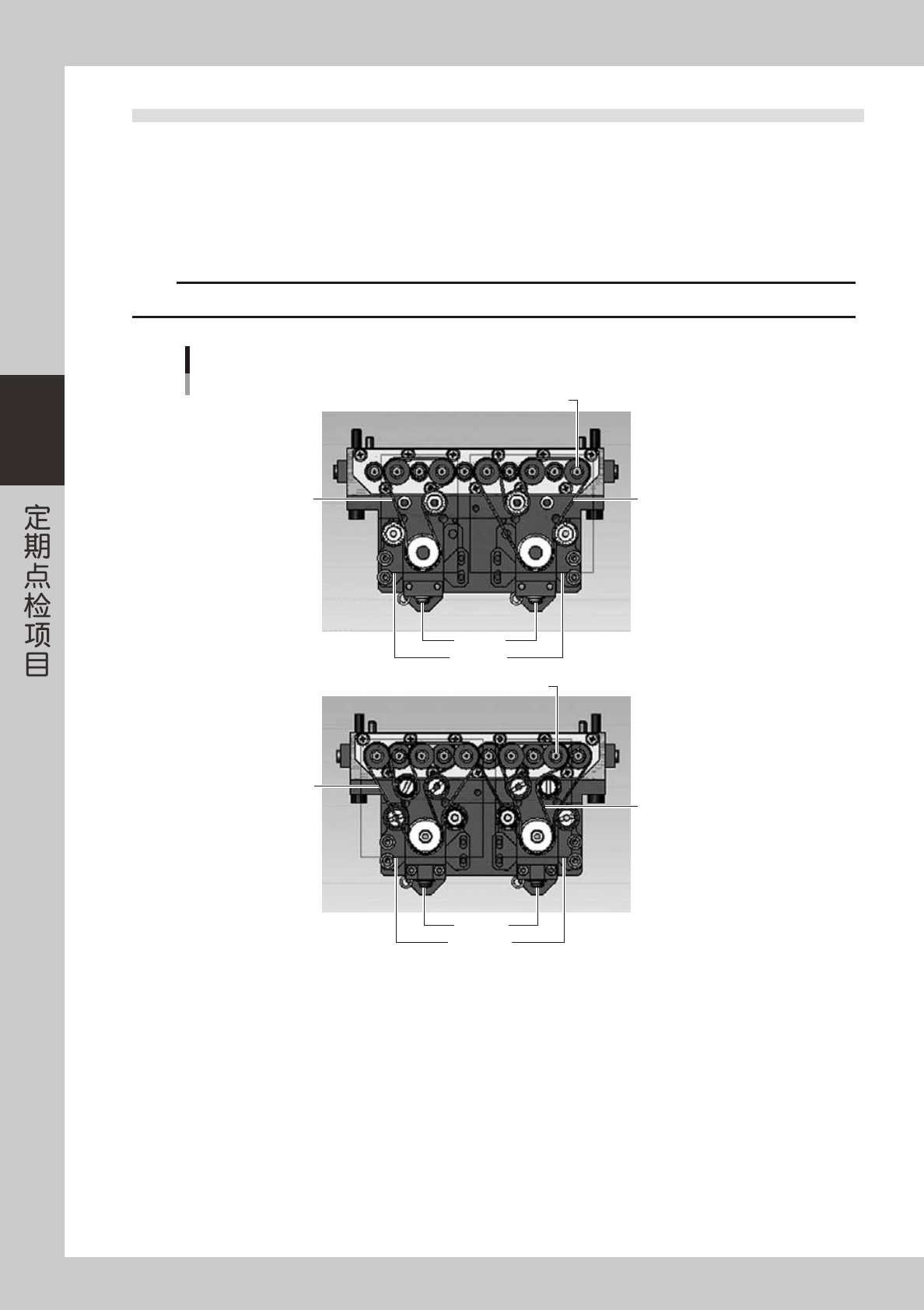

4.2 R 轴多槽轴皮带状态的确认（1 年）
R 轴多槽轴皮带有 4 根，确认各皮带的状态。
■R 轴多槽轴皮带的确认要点
· 有无因皮带磨损及切削等引起的皮带绽开？
· 有无因皮带龟裂及老化引起的裂纹等？
· 皮带张力有无松弛？皮带有无松弛？
c
注意
R 轴多槽轴皮带出现故障及问题时，请与销售代理商或直接与 YAMAHA 联系。客户私自拆开清洁则不在保修范围内。
No.1贴装头用多槽轴
多槽轴皮带
No.2贴装头用多槽轴
R轴皮带
R轴皮带
R轴皮带
R轴皮带
皮带张力
R轴马达
皮带张力
R轴马达
55345-L5-00
3-29
3

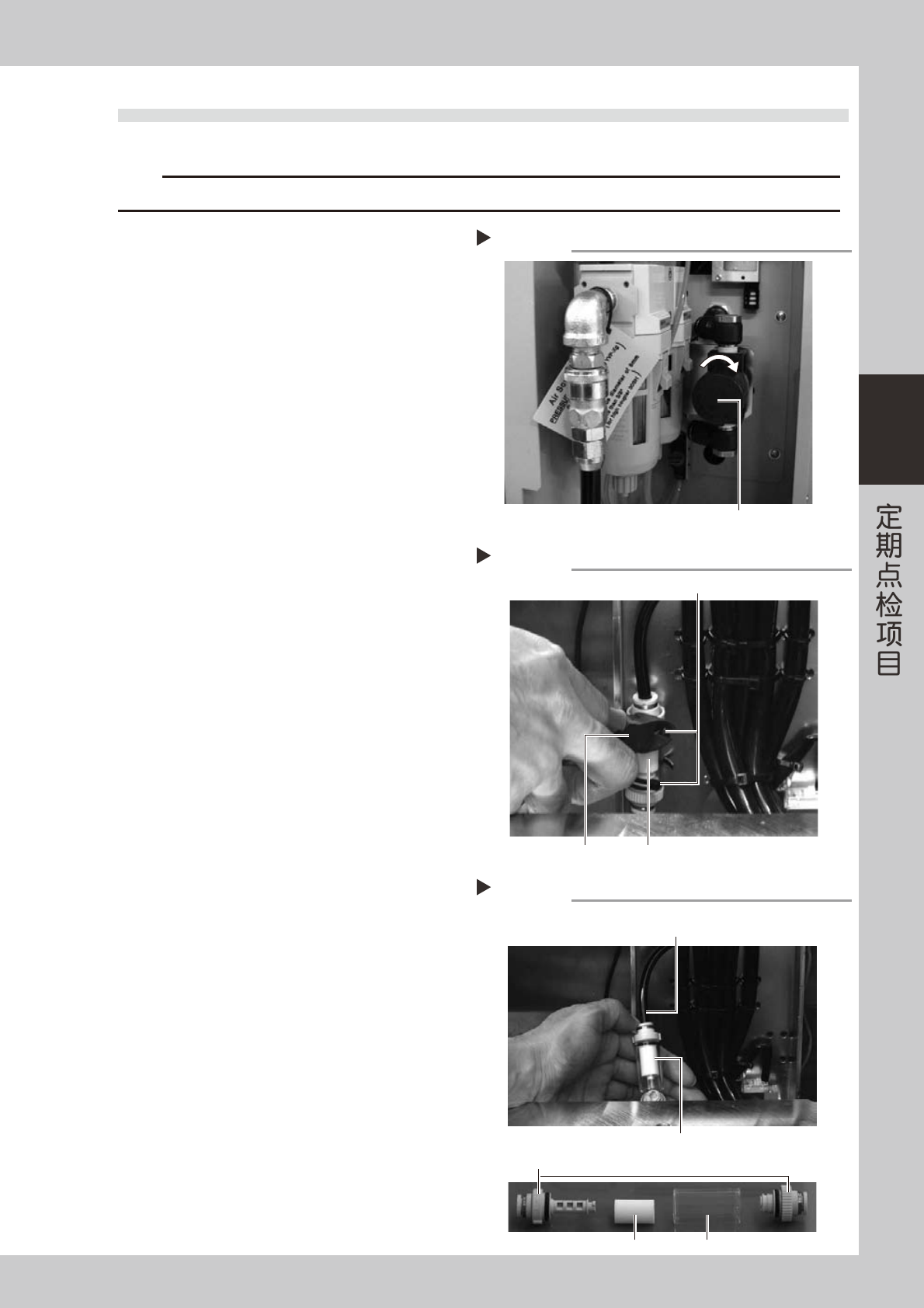

4.3 排气站过滤器的清洁及更换（1 年）
下面介绍排气站过滤器的清洁方法与更换方法。
c
注意
排气站主体出现故障及问题时，请与销售代理商或直接与 YAMAHA 联系。客户私自拆开清洁则不在保修范围内。
1
切断机器供给气源与电源。
1. 退出软件程序，关闭机器电源。
2. 将机器左下面板内的「供气 / 排气」开关向右
旋转，切断供气。
55346-L5-00
2
剪断过滤器周围的捆扎带。
用剪钳剪断固定排气站内侧过滤器装置的捆扎带。
55347-L5-00
3
拔出输气管一侧，拆出过滤器。
1. 拔出直通式过滤器装置一侧的输气管。
2. 将过滤器两侧的气密接头外盖旋转 90 度取出。
3. 拔出透明管，取出过滤器。
55348-L5-00
4
清洁过滤器。
用气枪从取出的过滤器内外两侧进行喷气排屑。
污垢严重时更换新品。
切断气源
Step 1
供气/排气开关
切断捆扎带
Step 2
捆扎带
剪钳 直通式过滤装置
拆出过滤器
Step 3
输气管
过滤器 过滤器透明管
直通式过滤装置
过滤器气密接头外盖
