3-30 3 4.4 吸嘴交换站传感器状态的确认（1 年）--- 选配装置 配备吸嘴交换站的贴片机，必须确认吸嘴交换站传感器的状态。 c 注意 吸嘴交换站传感器无法正常检出吸嘴时，可能导致无法正常进行吸嘴交换或因吸嘴检出错误而使机器无法继续运行。 e 1 按紧急停机按钮。 为安全起见，务必使机器处于紧急停机状态。 2 打开吸嘴交换站的开闭器。 1. 按 [ 装置 ] 按钮，打开「Head」选项卡。 2. 按 [ 吸嘴 STN 开闭器 …
3-29
3

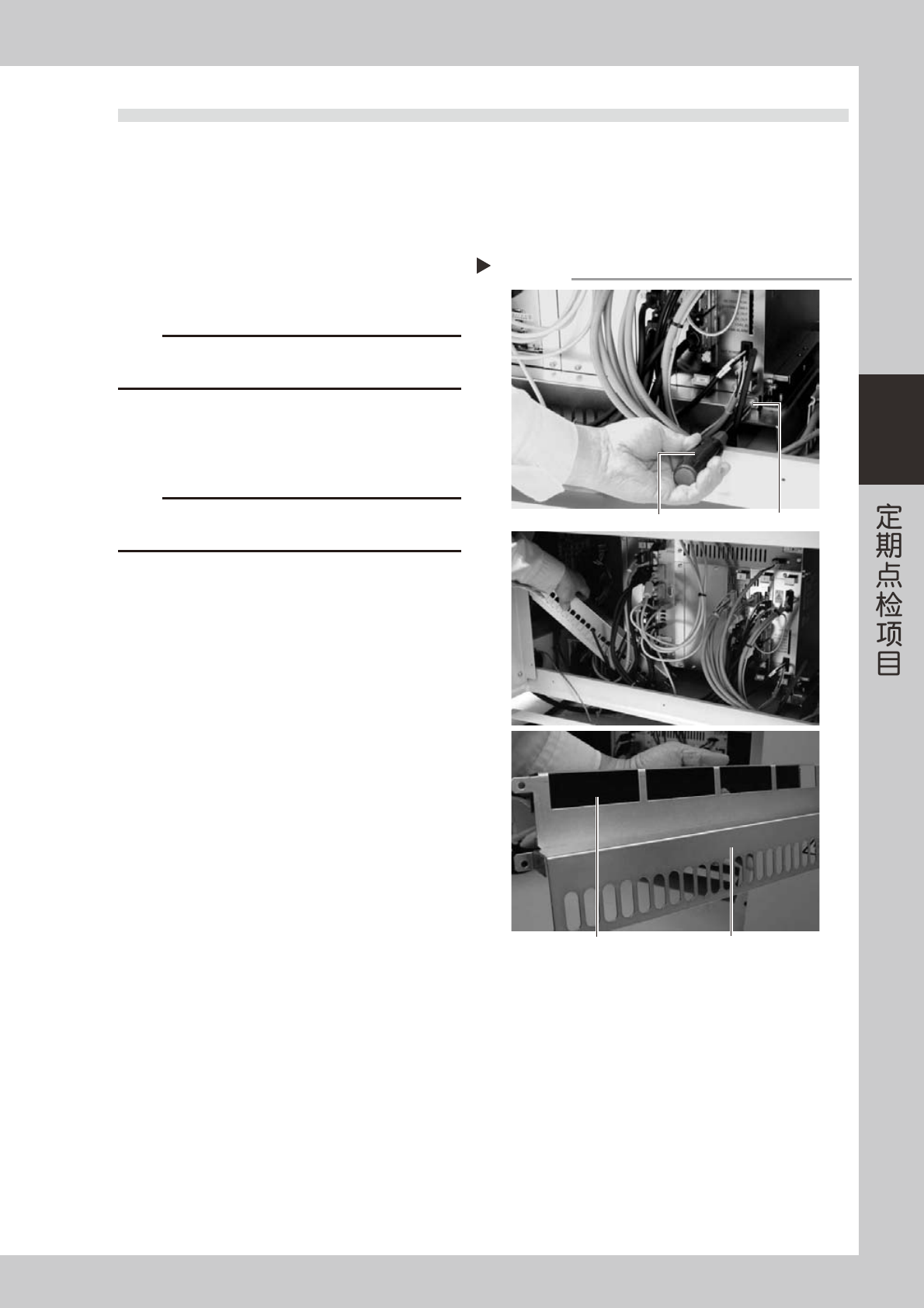

4.3 排气站过滤器的清洁及更换（1 年）
下面介绍排气站过滤器的清洁方法与更换方法。
c
注意
排气站主体出现故障及问题时，请与销售代理商或直接与 YAMAHA 联系。客户私自拆开清洁则不在保修范围内。
1
切断机器供给气源与电源。
1. 退出软件程序，关闭机器电源。
2. 将机器左下面板内的「供气 / 排气」开关向右
旋转，切断供气。
55346-L5-00
2
剪断过滤器周围的捆扎带。
用剪钳剪断固定排气站内侧过滤器装置的捆扎带。
55347-L5-00
3
拔出输气管一侧，拆出过滤器。
1. 拔出直通式过滤器装置一侧的输气管。
2. 将过滤器两侧的气密接头外盖旋转 90 度取出。
3. 拔出透明管，取出过滤器。
55348-L5-00
4
清洁过滤器。
用气枪从取出的过滤器内外两侧进行喷气排屑。
污垢严重时更换新品。
切断气源
Step 1
供气/排气开关
切断捆扎带
Step 2
捆扎带
剪钳 直通式过滤装置
拆出过滤器
Step 3
输气管
过滤器 过滤器透明管
直通式过滤装置
过滤器气密接头外盖
3-30
3

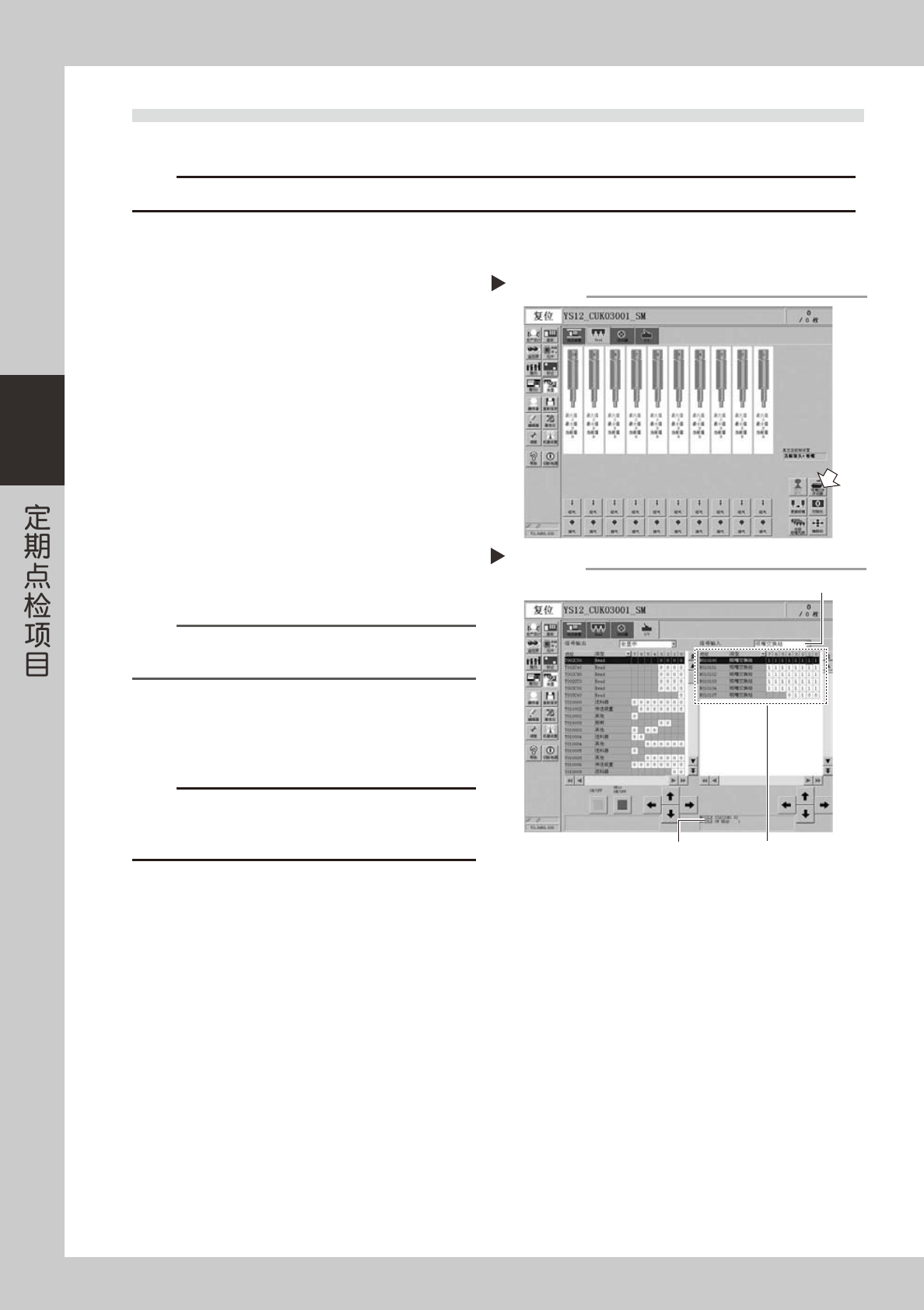

4.4 吸嘴交换站传感器状态的确认（1 年）--- 选配装置
配备吸嘴交换站的贴片机，必须确认吸嘴交换站传感器的状态。
c
注意
吸嘴交换站传感器无法正常检出吸嘴时，可能导致无法正常进行吸嘴交换或因吸嘴检出错误而使机器无法继续运行。
e
1
按紧急停机按钮。
为安全起见，务必使机器处于紧急停机状态。
2
打开吸嘴交换站的开闭器。
1. 按 [ 装置 ] 按钮，打开「Head」选项卡。
2. 按 [ 吸嘴 STN 开闭器 ] 按钮，打开吸嘴交换站
的开闭器。
56303-L5-00
3
确认吸嘴检出状态。
通过吸嘴交换站传感器确认有无吸嘴。
1. 打开 [ 装置 ] －「I/O」选项卡。
2. 从「信号输入」侧下拉菜单选择 [ 吸嘴交换站 ]。
3. 边观察画面，边将吸嘴交换站的吸嘴拔出又插
回，确认传感器是否能正常检出吸嘴。
从吸嘴交换站拔出吸嘴时，画面显示为 "1"，将
吸嘴插回吸嘴交换站时，显示为 "0"。
56306-L5-00
参考
在 [ 信号输入 ] 画面下方，显示进行拔出插回吸嘴动作的吸嘴
交换站位置 No.。
4
关闭吸嘴交换站的开闭器。
按 [ 吸嘴 STN 开闭器 ] 按钮，关闭吸嘴交换站的开
闭器。
c
注意
吸嘴交换站传感器的检出状态不稳定，或无法检出时，请与
销售代理商或直接与 YAMAHA 联系。客户私自拆开清洁则不
在保修范围内。
打开开闭器
Step 2
吸嘴检出状态的确认
Step 3
选择吸嘴交换站
吸嘴交换站位置No. 通过传感器检出有无
吸嘴并显示
3-31
3
4.5 控制器的过滤器点检·清洁（1 年）
为冷却控制器内部的基板，控制器部配备了冷却扇。主电源为接通状态时，冷却扇始终处于工作状态不断吹入冷
却风。冷却风中的尘屑通过过滤器除去。尘屑积存可能导致无法正常运行。因此必须定期清洁过滤器。
1
切断供给气源与机器电源。
退出软件程序，关闭机器电源。将机器左下面板内
的「供气 / 排气」开关向右旋转，切断供气。
2
打开切带机动作部内的气体开放阀。
释放切带机动作部内余留的压缩空气。
c
注意
要拆除切带机的导管时，必须先释放切带机作动部内余留的
压缩空气，并使切带机的刀刃处于闲置状态。
3
拆出前侧切带机导管。
用十字螺丝刀拆出切带机左右两个导管。
（十字螺钉 6 根）
c
注意
拆出切带机导管，会使切带机刀刃露出。碰触刀刃可能会导
致手部受伤，切勿触碰。
4
拆出控制器收纳部的前方面板。
拆出机器正面基座下的控制器收纳部的前方面板。
5
拆出控制器的过滤器。
用十字螺丝刀拆出左右螺钉。
55350-L5-00
6
清洁或更换过滤器。
拆出的过滤器贴附在过滤器架上，确认脏污状态，
进行喷气排屑等清洁。脏污严重无法除去时，更换
过滤器。
7
将过滤器装回原来的位置。
将过滤器装回原来的位置，安装前方面板与切带机
导管。
8
拧紧切带机动作部内的气体开放阀。
9
接通气源与机器电源。
打开机器电源，将机器左下面板内的「供气 / 排气」
开关向左旋转接通气源。
拆出过滤器
Step 5
十字螺丝刀 螺钉（左右各1根）
过滤器外盖过滤器贴附在
过滤器架上
