3-33 3 5 清洁多视觉相机镜头。 多视觉相机镜头配备在照明下方，使用选件光学仪 器清洁棉棒去除镜头表面的尘屑。 脏污无法除去时， 使用浸有选件镜头清洁剂的棉棒擦拭后，再用干棉 棒擦拭干净。 参考 光学仪器专用软刷、棉棒、镜头清洁剂为选件。 清洁多视觉相机镜头 Step 5 光学仪器专用软刷 多视觉相机镜头
3-32
3

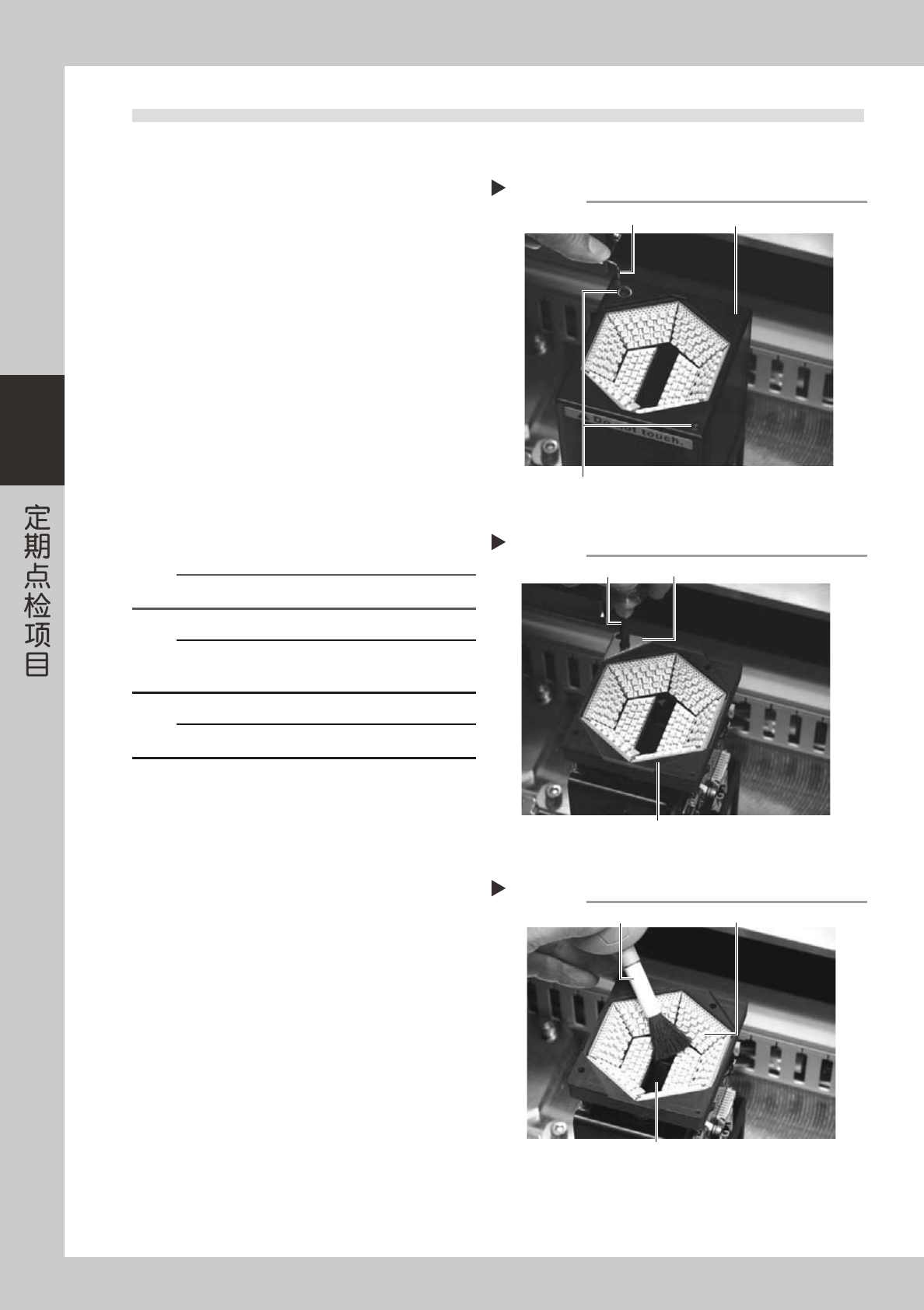

4.6 多视觉相机照明（1 年）--- 选配装置
多视觉相机的镜头及照明在透明罩内，清洁时需要拆除透明罩。透明罩脏污时需清洁透明罩。
（参阅第 2 章「3. 相机透明罩的清洁」）
1
关闭电源。
退出软件程序，关闭机器电源。
2
拆出多视觉相机上面的透明罩。
用 6 角扳手拆出多视觉相机上面的 2 个平头螺钉，
小心从正上方取出多视觉相机的透明罩。
55341-L5-00
3
拆出照明保护玻璃。
用十字螺丝刀拆出玻璃固定板的固定螺钉。
55342-L5-00
4
清洁多视觉相机照明。
1. 照明基板上装有很多 LED，使用光学仪器专用
软刷清扫。
2. 照明中央开口部中有半透明镜，使用光学仪器
专用软刷、棉棒、镜头清洁剂等清洁。
55343-L5-00
参考
光学仪器专用软刷、棉棒、镜头清洁剂为选件。
c
注意
切勿将金属靠近照明用基板。基板上的电路图可能因此受损，
有短路的危险。
c
注意
半透明镜厚度仅 1.0mm，薄且易碎，清洁时务必小心进行。
拆出照明保护玻璃
Step 3
十字螺丝刀
保护玻璃
玻璃固定板
拆出多视觉相机照明上的透明罩
Step 2
６角扳手
多视觉相机照明上的透明罩
平头螺钉
清洁多视觉相机照明
Step 4
光学仪器专用软刷
半透明镜
照明用LED
3-33
3
5

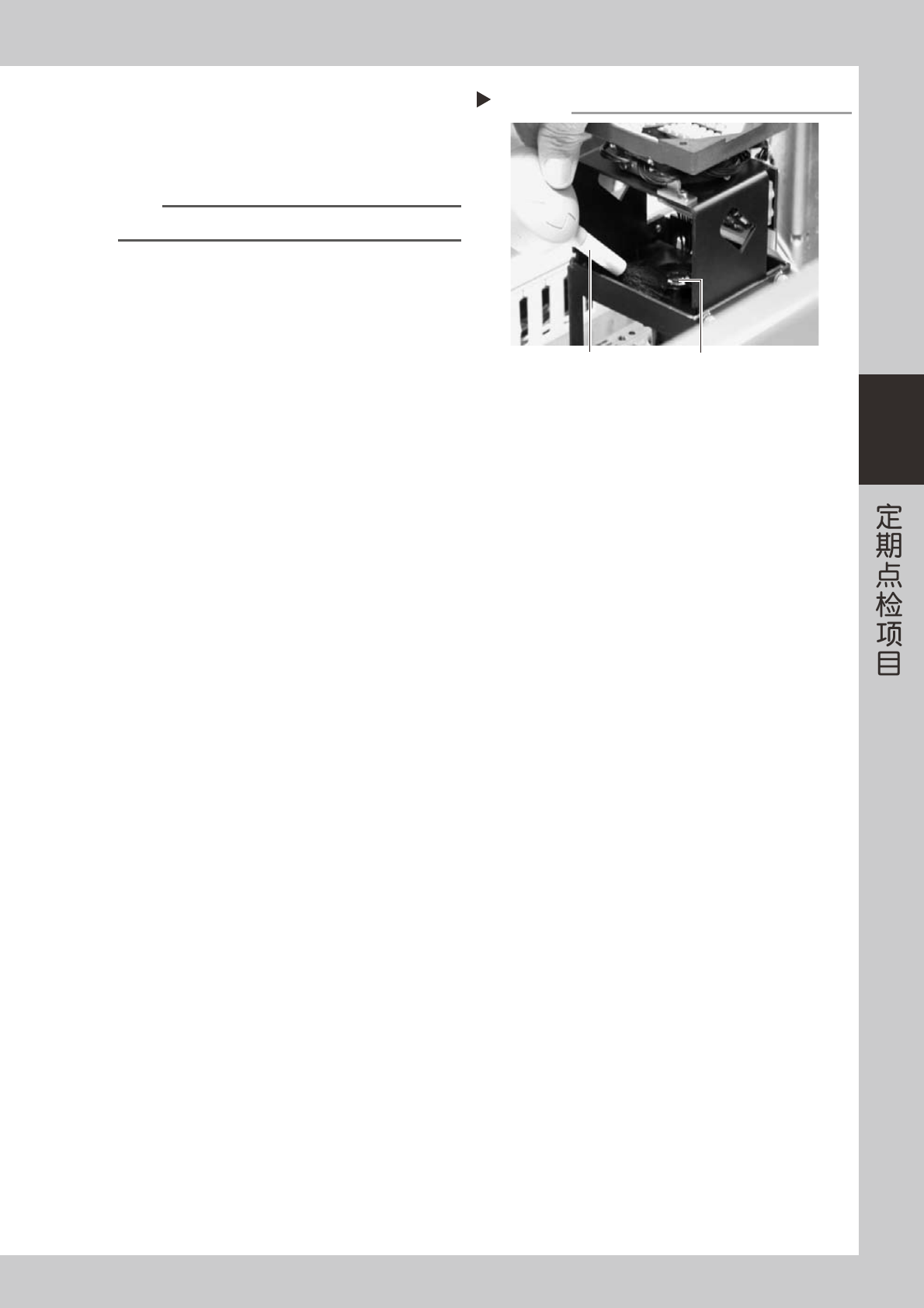

清洁多视觉相机镜头。
多视觉相机镜头配备在照明下方，使用选件光学仪
器清洁棉棒去除镜头表面的尘屑。脏污无法除去时，
使用浸有选件镜头清洁剂的棉棒擦拭后，再用干棉
棒擦拭干净。
参考
光学仪器专用软刷、棉棒、镜头清洁剂为选件。
清洁多视觉相机镜头
Step 5
光学仪器专用软刷 多视觉相机镜头
第 4 章 消耗品的更换方法
目录
1. 吸嘴弹簧片的更换 4-1
2. 气密接头的更换 (YG12) 4-2
3. 排出器部 4-3
3.1 排出器 BIT 的更换 4-3
3.2 电磁铁线圈的更换 4-4
3.3 清洁排气阀的更换 4-5
4. 送料器阀的更换（YG12） 4-6
5. 基板传送部的清洁和传送带的更换 4-7
6. 加油位置一览表 4-9
6.1 X 轴线性导轨与螺旋丝杆 4-9
6.2 Y1、Y2 轴线性导轨与螺旋丝杆 4-10
6.3 PU 轴导柱与螺旋丝杆 4-10
6.4 传送装置 W 轴线性导轨与螺旋丝杆 4-11
6.5 贴装头多槽轴 4-11
