4-3
4

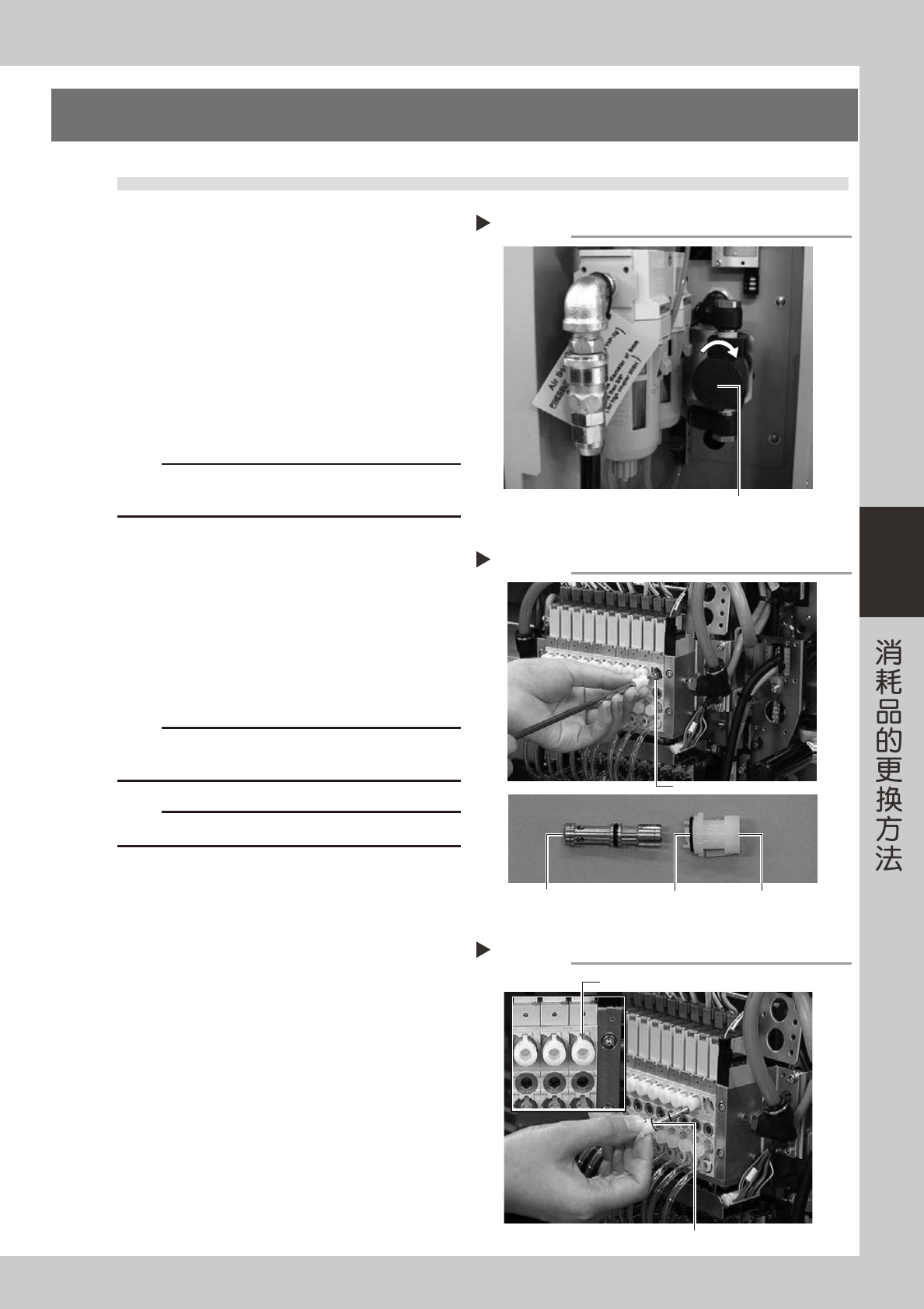

3.排出器部
3.1 排出器 BIT 的更换
1
切断气源。
将机器左下面板内的「供气 / 排气」开关向右旋转，
切断供气。
55346-L5-00
2
将贴装头移至易操作的位置。
3
用手拔出 BIT。
用六角扳手向左旋转盖子并拔出后，可以看见 BIT
前端，用手拔出。
55424-L5-00
c
注意
换下的 BIT 不可再使用。重新使用可能会导致无法正常吸附
元件。
4
清洁 BIT 安装部。
用选件气枪、光学专用清洁棉棒等清除安装部的尘
屑和污垢。
5
安装新 BIT。
将 O 形圈嵌入盖子后将新 BIT 安装于盖内。将 BIT
插入安装部的孔内，向右旋转盖子关闭。
55425-L5-00
c
注意
务必确认 BIT 盖子已正常锁定，否则，打开 [ 吸气 ] 时，BIT
可能会弹出。
c
注意
插入 BIT 关闭盖子时，切勿将 O 形圈露出。
6
接通气源。
将机器左下面板内的「供气 / 排气」开关向左旋转，
开始供气。
切断气源
Step 1
供气/排气开关
拔出BIT
O形圈 盖子BIT
Step 3
BIT安装部
安装BIT
O形圈
Step 5
安装不正确
4-4
4
3.2 电磁铁线圈的更换
1
切断气源与电源。
退出软件程序，关于机器电源。将机器左下面板内
的「供气 / 排气」开关向右旋转，切断供气。
55405-L5-00
2
将贴装头移至易操作位置。
3
拔出排出器用线束的插头。
拔出所有排出器用线束的插头。
4
拆出电磁铁线圈。
用精密十字螺丝刀拆下固定电磁铁线圈的 2 根
螺钉。
55426-L5-00
5
安装新的电磁铁线圈。
c
注意
更换电磁铁线圈时，务必注意不要使密封垫圈脱落，因为电
磁铁线圈内嵌有密封垫圈。
6
连结线束。
按照原样连结排出器用线束的插头。
7
接通电源和气源。
启动机器，执行返回原点的作业。
8
确认动作。
使用与第 3 章「3.1.2 排气阀的动作确认」相同的
方法使负压产生，确认不显示异常数值。
切断气源
Step 1
供气/排气
开关
拆出电磁铁线圈
Step 5
精密十字螺丝刀
电磁铁线圈
密封垫圈
4-5
4
3.3 清洁排气阀的更换
1
切断气源与电源。
退出软件程序，关于机器电源。将机器左下面板内
的「供气 / 排气」开关向右旋转，切断供气。
2
将贴装头移至易操作的位置。
3
拔出清洁排气阀的插头。
55406-L5-00
c
注意
拔出插头时不要用力拉线束。
4
拆卸清洁排气阀。
用精密十字螺丝刀旋松排气阀的 2 根固定螺钉，拆
下排气阀。
55407-L5-00
5
按与 Step4 相反的步骤安装清洁排气阀。
按原样连接输气管和插头。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，并不
要被夹入。
6
接通电源和气源。
启动机器，执行返回原点的作业。
7
确认动作。
使用与第 3 章「3.1.2 排气阀的动作确认」相同的
方法使负压产生，确认不显示异常数值。
拔出插头
Step 3
排气用插头 排气阀
拆卸清洁排气阀
Step 4
精密十字螺丝刀
排气阀
