4-5
4

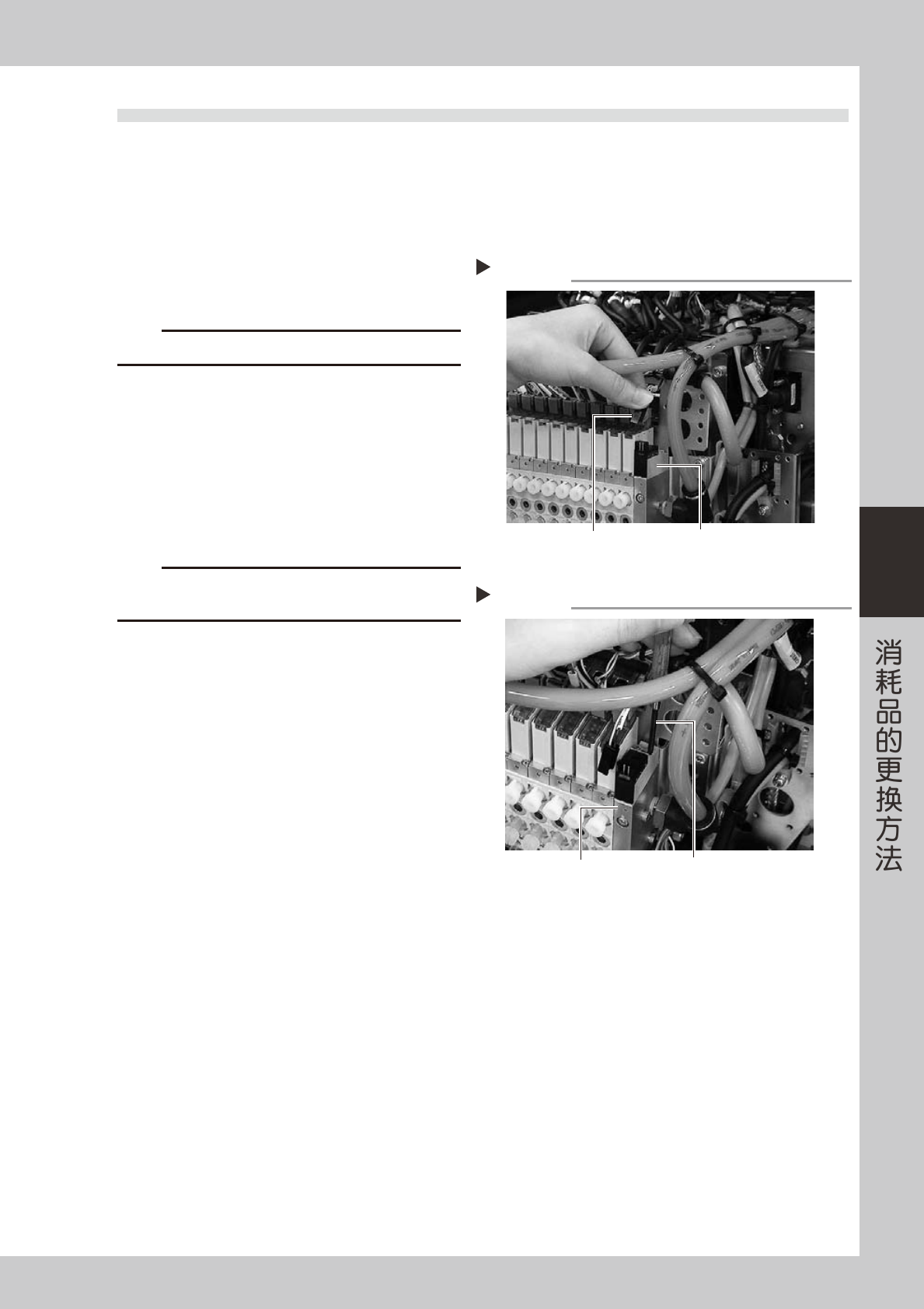

3.3 清洁排气阀的更换
1
切断气源与电源。
退出软件程序，关于机器电源。将机器左下面板内
的「供气 / 排气」开关向右旋转，切断供气。
2
将贴装头移至易操作的位置。
3
拔出清洁排气阀的插头。
55406-L5-00
c
注意
拔出插头时不要用力拉线束。
4
拆卸清洁排气阀。
用精密十字螺丝刀旋松排气阀的 2 根固定螺钉，拆
下排气阀。
55407-L5-00
5
按与 Step4 相反的步骤安装清洁排气阀。
按原样连接输气管和插头。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，并不
要被夹入。
6
接通电源和气源。
启动机器，执行返回原点的作业。
7
确认动作。
使用与第 3 章「3.1.2 排气阀的动作确认」相同的
方法使负压产生，确认不显示异常数值。
拔出插头
Step 3
排气用插头 排气阀
拆卸清洁排气阀
Step 4
精密十字螺丝刀
排气阀
4-6
4

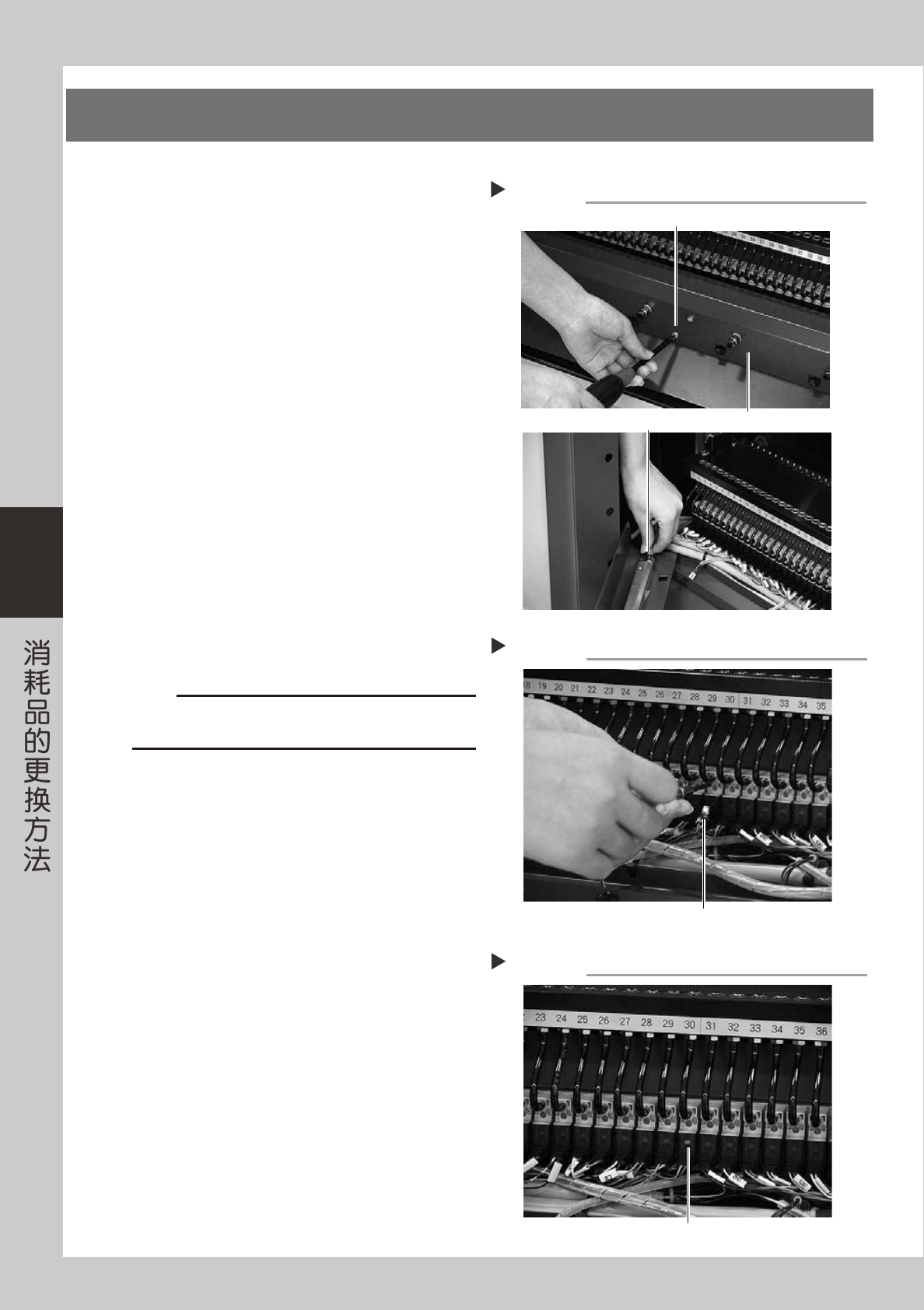

4.送料器阀的更换（YG12）
1
关闭机器的电源。
退出应用程序 (VGOS)，向左旋转机器的电源开关 ,
关闭电源。
2
切断气源。
将贴片机左下方面板内的「供气／排气」开关向右
旋转，切断气源。
3
拆卸线束外罩。
1. 用十字螺丝刀拆下固定线束外罩的螺钉 (4 处 )。
2. 拆出连接在线束外罩的输气管。
55414-L5-00
4
拆卸送料器阀。
1. 拔出要更换阀的插头。
2. 用精密螺丝刀拆下送料器阀。
55415-L5-00
5
拔出输气管。
切断要更换阀的输气管并取出。
（新输气管与送料器阀配套工具同箱包装。）
6
安装送料器阀和外罩。
按第 3 和第 4 步 (Step3 和 Step4) 相反的步骤，
安装送料器阀和外罩。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，并不
要被夹入。
7
安装输气管。
将新的输气管安装在新送料器阀上。
8
确认送料器阀的动作。
1. 接通电源和气源，启动贴片机。
2. 安装送料器。
3. 按 [ 装置 ] 按钮，打开「送料器」选项卡画面，
实施 ON/OFF( 开／关 ) 动作，确认 LED 指示灯
的亮灯状况和送料器的动作。
55416-L5-00
拆下线束外罩
Step 3
线束外罩
拆出此螺钉（４处）
输气管
拆卸送料器阀
Step 4
阀的插头
确认送料器阀的动作
Step 8
LED指示灯
4-7
4

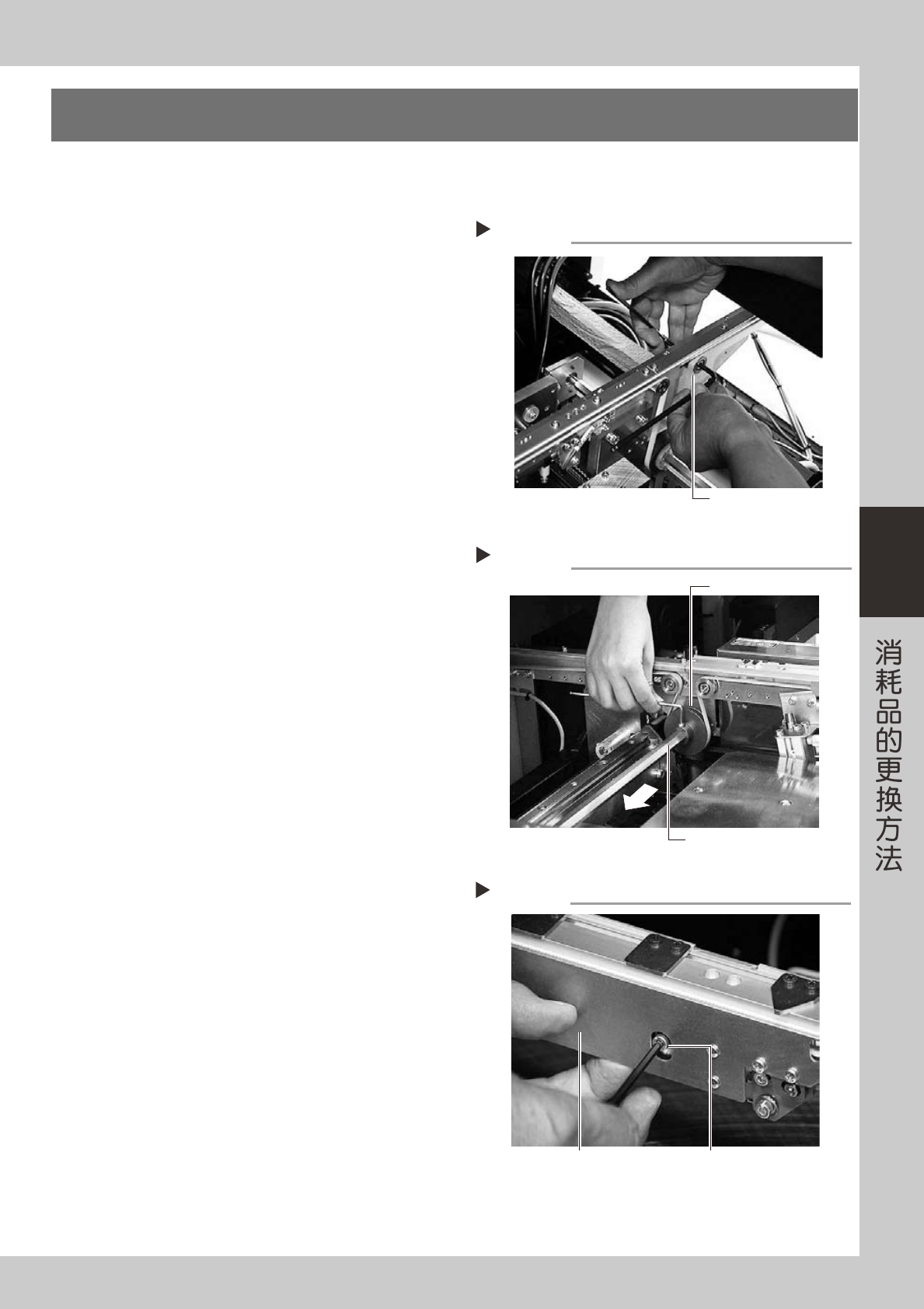

5.基板传送部的清洁和传送带的更换
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
放松传送带。
用六角扳手 (4) 拧松传送带的拉紧螺栓并移动螺栓
至长孔最边端（松缓方向）。
55417-L5-00
3
卸下传送带。
用六角扳手 (3) 拆下驱动传送带的传动轮的螺栓后，
将轴拔离传动轮。再从传动轮和轴的间隙中抽出
传送带。
55418-L5-00
4
拆卸基板固定夹 Assy。
用六角扳手 (3) 取下基板固定夹 Assy 的固定螺栓（4
处），卸下基板固定夹 Assy。
55419-L5-00
Step 2
放松传送带张力
拉紧螺栓
将轴拔离传动轮
Step 3
轴
驱动用传动轮
Step 4
拆卸基板固定夹Assy
基板固定夹Assy 基板固定夹Assy的固定螺栓
