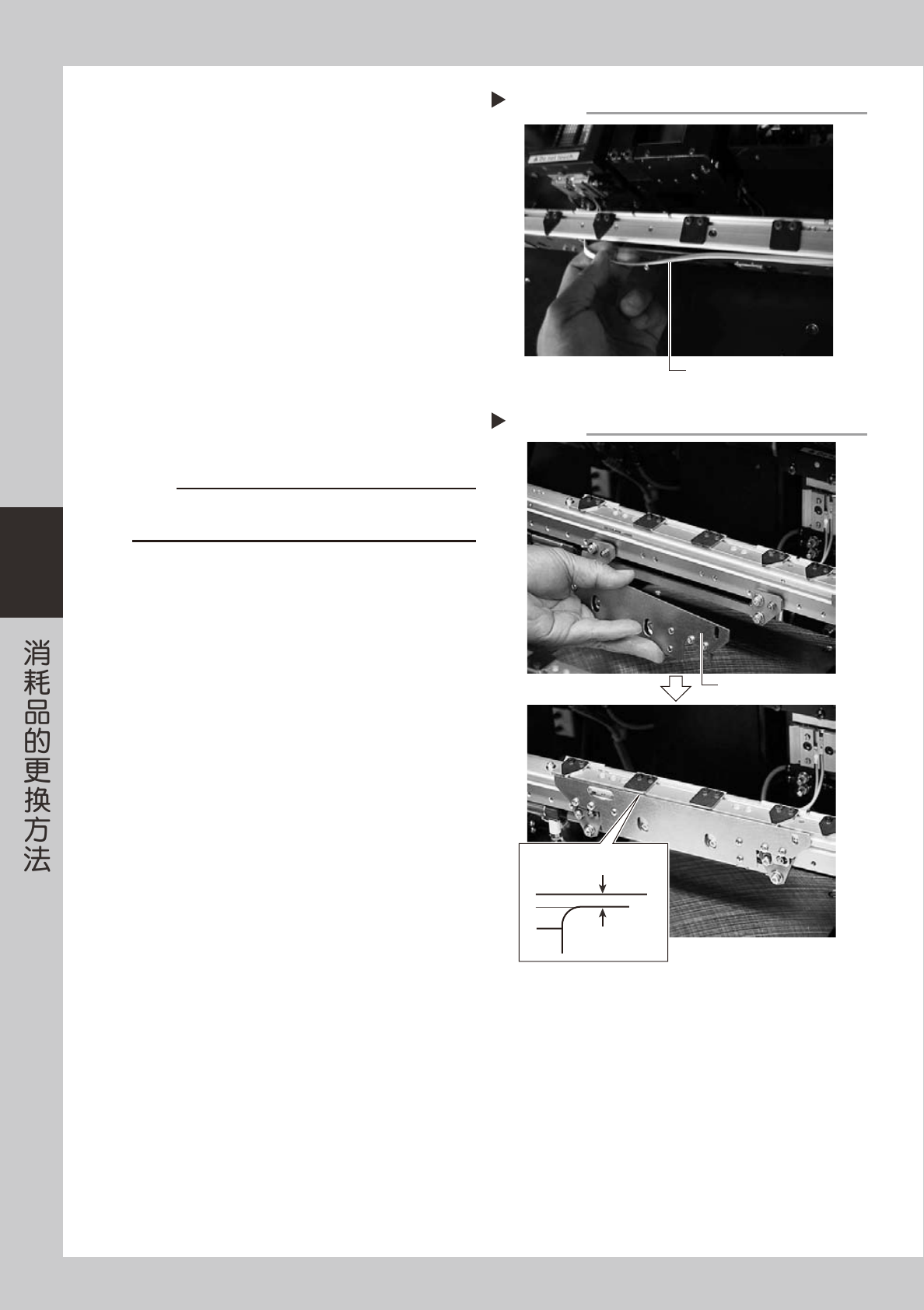

4-8
4
5
从传送装置上卸下传送带。
55421-L5-00
6
清洁传送部。
用细小的软刷或无尘布清洁传送带框架和基板导轨
的缝隙。
7
安装新的传送带。
1. 将新的传送带挂在传动轮上进行暂时定位。
2. 将轴连接到传动轮并安上螺栓。
3. 移动传送带拉紧螺栓并拉紧后，再拧紧螺栓。
8
安装基板固定夹 Assy。
1. 将基板固定夹 Assy 嵌入原来的位置，用固定螺
栓轻微固定。
2. 按［装置］-「传送装置」画面的［基板固定夹］
按钮，在夹固状态下，固定固定螺栓。
55422-L5-00
c
注意
调整基板固定夹的作业，务必在连接气源，基板固定夹上升
的状态下进行。
9
确认传送带的安装状态。
1. 再次按［装置］-「传送装置」画面的［基板固
定夹］按钮，使固定夹放松。此时，必须确认
基板固定夹前端是否在距离传送带上方表面约
0.5mm 左右的位置。
2. 按［装置］-「传送装置」画面的［传送带驱动］
按钮（左、右按钮），使传送带转动，确认传送
带的转动状态。
3. 如果出现传送带转动不均匀、传送带过于挠曲
等现象，必须调整拉紧螺栓的位置。再次转动
传送带，边确认边调整。
从传送装置卸下传送带
Step 5
抽出传送带
Step 8
0.5 mm
安装基板固定夹Assy
基板固定夹Assy
基板固定夹

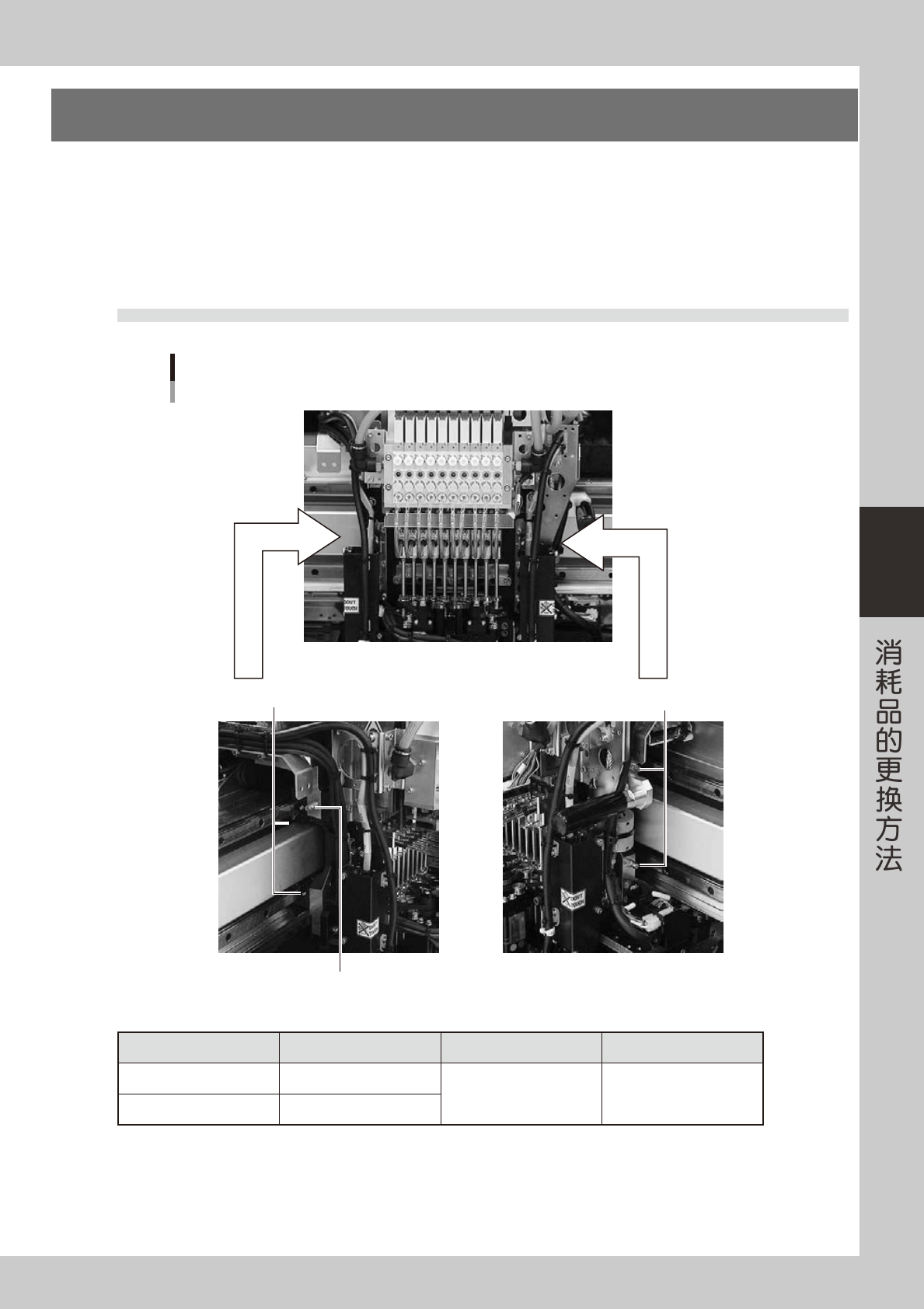

4-9
4
6.加油位置一览表
下面介绍各部加油位置、加油频率及操作方法。
■ 使用润滑油
加油用的润滑油，务必使用 YAMAHA 指定的润滑油。
润滑油名称 ：NSL
零部件编号 ：K48-M3856-00X
6.1 X 轴线性导轨与螺旋丝杆
X轴线性导轨部
X轴加油部
润滑油注油嘴（小）２处
润滑油注油嘴（大）２处
X轴螺旋丝杆部
润滑油注油嘴（大）1处
55435-L5-00
加油部位 加油位置 频率 作业方法
线性导轨 4
每月 润滑油枪
螺旋丝杆 1

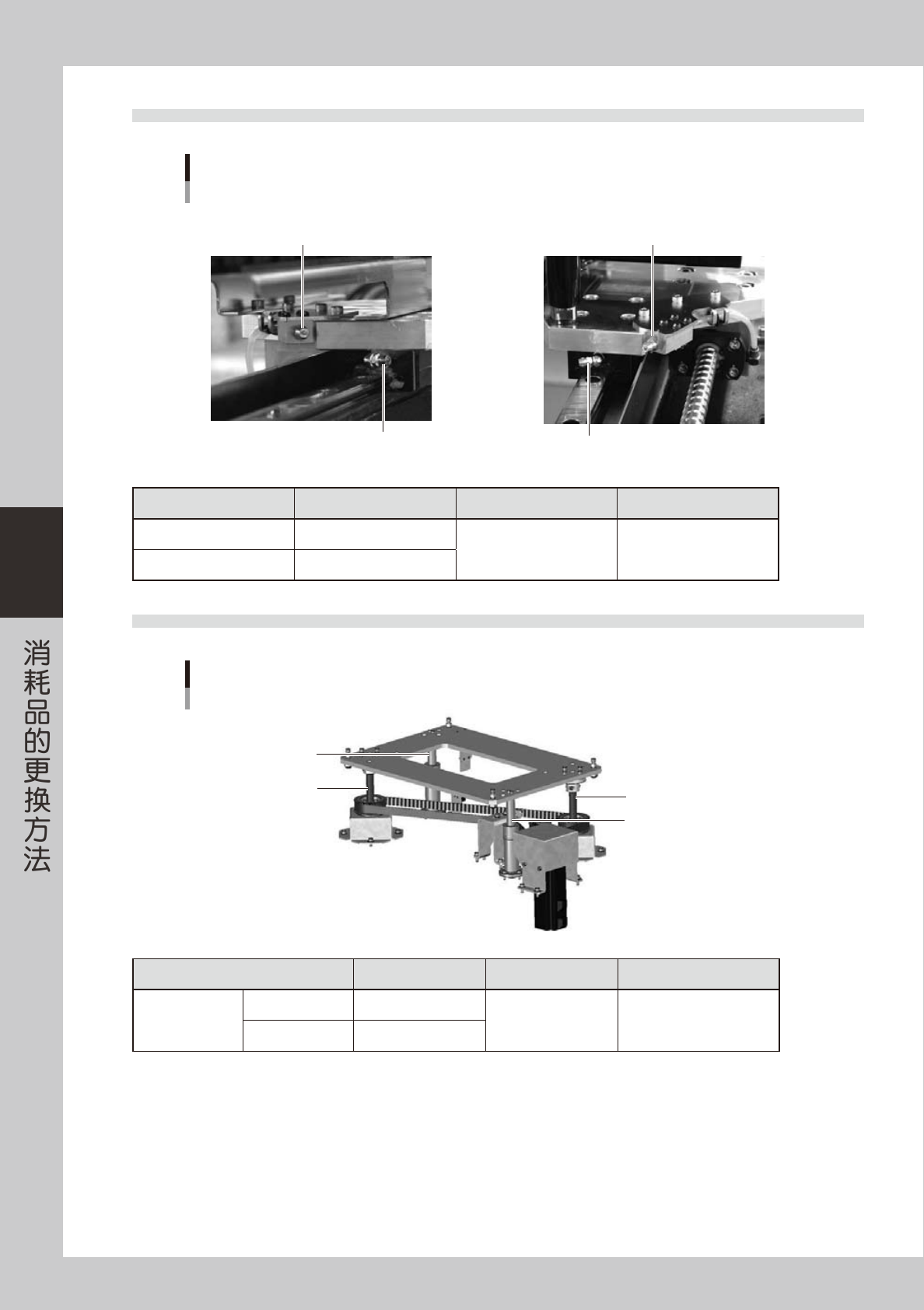

4-10
4
6.2 Y1、Y2 轴线性导轨与螺旋丝杆
Y轴加油部
Y轴螺旋丝杆部润滑油注油嘴
Y2轴(左侧) Y1轴(右侧)
Y轴线性导轨部
润滑油注油嘴(前后2个)
Y轴线性导轨部
润滑油注油嘴(前后2个)
Y轴螺旋丝杆部润滑油注油嘴
55436-L5-00
加油部位 加油位置 频率 作业方法
线性导轨 2
每月 润滑油枪
螺旋丝杆 2
6.3 PU 轴导柱与螺旋丝杆
PU轴加油部
螺旋丝杆
螺旋丝杆
导柱
导柱
Singule PU轴
55437-L5-00
加油部位 加油位置 频率 作业方法
Single-PU
导柱 2
每周 用手涂抹
螺旋丝杆 2
