附录 目录 1. 规格 A- 1 1.1 气压调节部 A- 1 1.2 电源连接部 A- 2
4-11
4

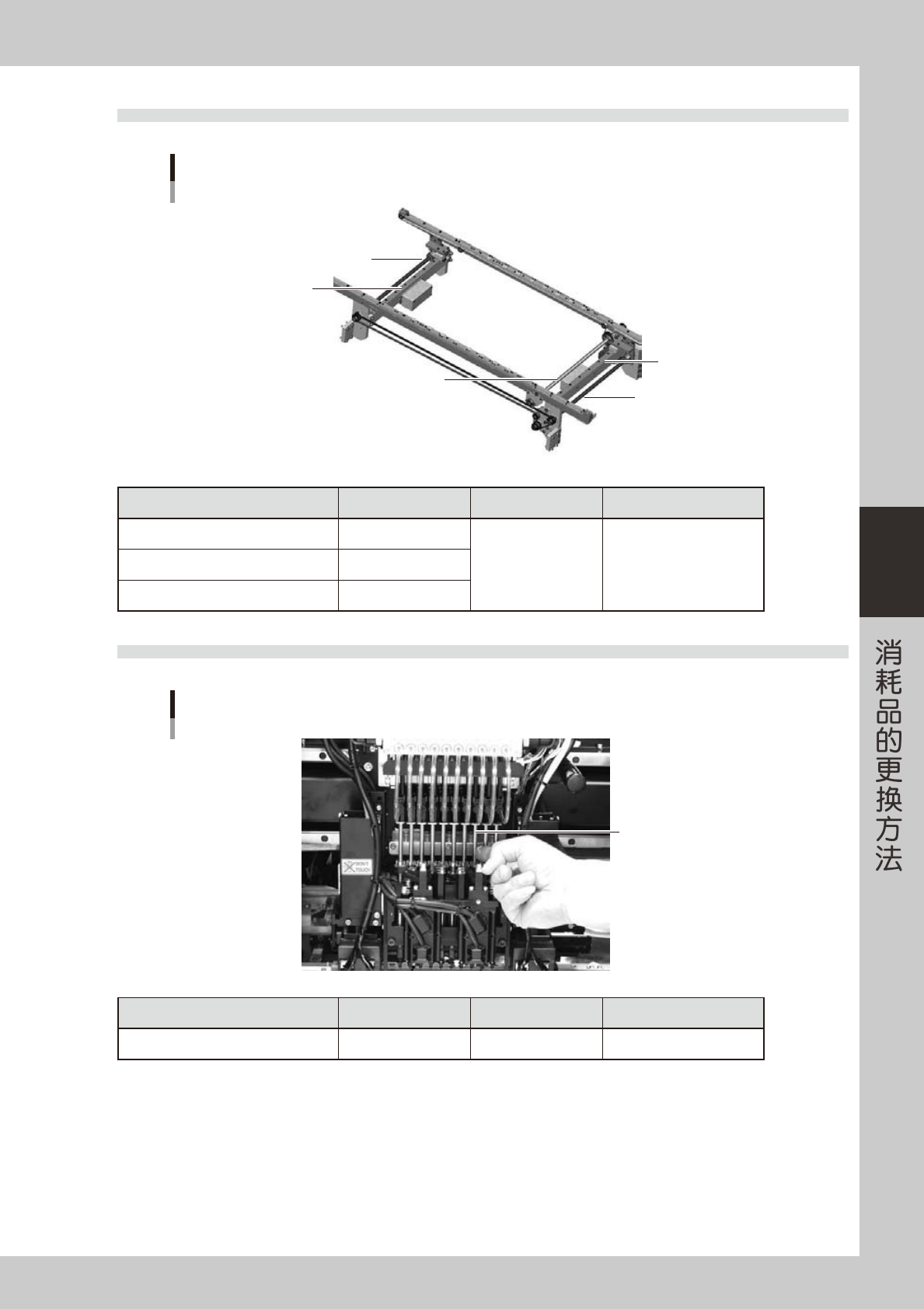

6.4 传送装置 W 轴线性导轨与螺旋丝杆
W轴加油部
W轴螺旋丝杆
W轴螺旋丝杆
6角多槽轴
W轴线性导轨
W轴线性导轨
55438-L5-00
加油部位 加油位置 频率 作业方法
线性导轨 2
每月 用手涂抹螺旋丝杆 2
6 角多槽轴 1
6.5 贴装头多槽轴
Z轴加油部
Z轴多槽轴
55439-L5-00
加油部位 加油位置 频率 作业方法
Z 轴多槽轴 10 3 个月 用手涂抹（薄薄一层）
A-1
A
1. 规格
1.1 气压调节部
贴片机主机正面的左侧及左下方面板内，装备有向主机气动部供给压缩空气的气压调节部。
气压调节部必须设置如下所示的最佳值。
气源插口
气压调节部
供气／排气开关
压力调节器
贴片机主机设定气压
气压下降检出压力
贴片机主机设定用 贴装头设定用
YS12
YG12
55427-L5-00
■ 供给气压
供给气压，是供给本贴片机的通过压力调节器设定气压前的气源压力。
必须在下列范围内供给。
YS12 ：0.45Mpa
～
0.7Mpa
YG12 ：0.60Mpa
～
0.70Mpa
■ 气压表
显示设定气压 ( 上方 ) 与气压下降检出压力 ( 下方 )。
一般以绿色显示，检出气压下降时变为红色显示。
■ 设定气压与气压下降检出压力
‧
YS12
贴片机主机设定气压 ( 上方 ) ∶ 0.40Mpa
气压下降检出压力 ( 下方 ) ∶ 0.33Mpa
‧
YG12
贴片机主机设定气压 ( 左侧上方 )∶ 0.55Mpa
气压下降检出压力 ( 左侧下方 ) ∶ 0.40Mpa
贴装头设定气压 ( 右侧上方 ) ：0.40Mpa
■ 供气 / 排气开关
向右旋转该开关，可以切断供气。另外还可以排出通气管内的残留气体。
■ 气源插口
准备并连接装有 ( 日东工器制造的 )40SH 附管坐的内径在 8mm 以上的输气管，并使用通过空气干燥器和空气过滤器净化过的
压缩空气。
