ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 101 -
37
44
40
38
39
41
42
43
1
4
2
36
35
3446
31
32
29
25
26
27
48 24
21
14
12
13
17
16
10
19
30
6
5
7
9
8
45
18
11
3
20
15
23
22
28
47
33
49
50

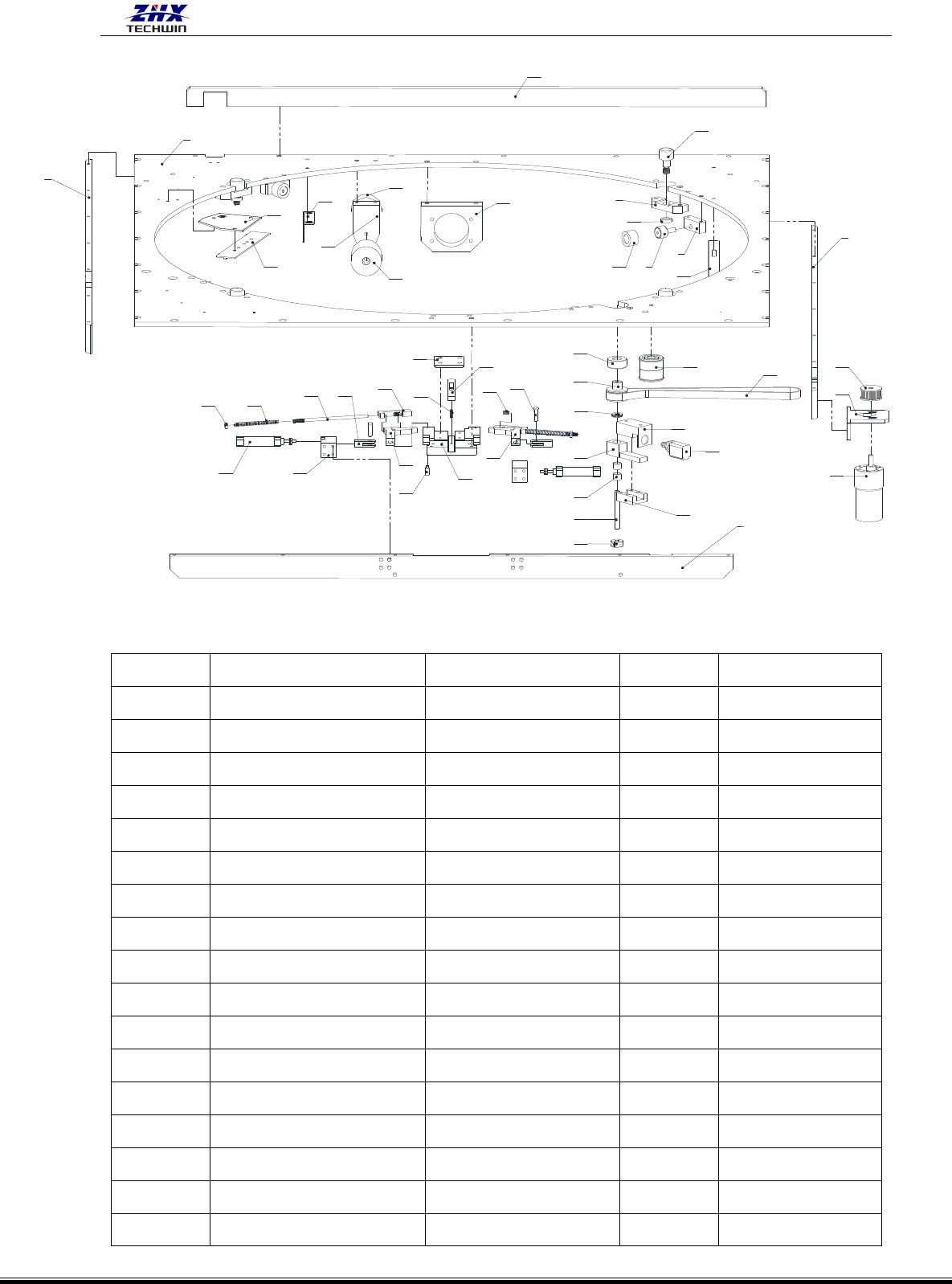

序号 名称 编号 用量
备注
1 工作台 LWGY-00035H 1
2 转台气缸安装铝条 LWGY-00037H 1
3 工作台右边铝条 WS1D-03002H 1
4 工作台左边铝条 WS1D-03003H 1
5 转台四角位轴承座 LWGY-00064 4
6 轴承 WJ-12108 4
7 赛钢套 LWGY-00074 4
8 转台旋转轨道轴承座 LWGY-00065 4
9 轴承 WJ-12109 4
10 转台锁定主块 LWGY-00043 1
11 RH 转台锁定止动 LWGY-00044 1
12 LH 转台锁定止块 LWGY-00045 1
13 转台锁定止动挡块 LWGY-00046 2
14 转台止动块用 PIN LWGY-00047 2
15 PIN LWGY-00048 2
16 转台锁定顶杆 LWGY-00042 1
17 锁定弹性栓盖 LWGY-00049 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 102 -
18 锁定气缸连接头 LWGY-00050 2
19 连接锁定汽缸用 PIN LWGY-00051 2
20 转台锁定弹簧 LWGY-00085 2
21 螺母 M4 WJ-11209 2
22 转台锁定中间弹簧 WJ-00110 1
23 转台锁止动弹簧 LWGY-00109 2
24 转台锁定气缸座 LWGY-00057 2
25 转台驱动轮架滑盒 LWGY-00054 1
26 转台驱动轮架滑盒盖 LWGY-00055 1
27 转台驱动轮插座 LWGY-00053 1
28 D6.35 抱箍 LWGY-00058 1
29 片状轴承 WJ-12110 1
30 转台驱动轮轴 LWGY-00052 1
31 驱动同步轮优力胶 LWGY-00063 1
32 转台驱动同步轮 LWGY-00067 1
33 轴承 WJ-12111 2
34 转台马达同步轮 LWGY-00066 1
35 转台马达座 LWGY-00056 1
36 转台马达 DZ-03093 1
37 工作台后边铝条 LWGY-00036H 1
38 Y 防撞胶固定块 LWGY-00039 1
39 Y 轴防撞胶 LWGY-00069 1
40 Y 轴防撞胶 2 LWGY-00070 1
41 Y 限位开关片 LWGY-00031 1
42 转台定位感应板座 LWGY-00061 1
43 转台感应板 80403-00 1
44 Y 轴丝杆螺母固定座 LWGY-00038H 1
45 Y 轴零位片 LWGY-00032 1
46 轴承 WJ-12105 2
47 气缸 QD-10204 1
48 气缸 QD-10203 2
49 胶套 LWGY-00120 4
50 同步带 WJ-12217 1
2024年更新料号
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 103 -
1
2
3
5
15
6
13
14
10
4
9
8
11
7
12
序号 名称 编号 数量
备注
1 转台四角定位片 LWGY-00060 4
2 圆转盘 LWGY-00040 1
3 磁铁套 LWGY-00041 5
4 横条 LWGY-00077 2
5 不锈钢连接块 LWGY-00086 4
6 转台夹具分体 2 LWGY-00073 2
7 马仔分体 1 LWGY-00078 4
8 马仔分体 2 LWGY-00079 4
9 马仔分体 3 LWGY-00080 4
10 马仔分体 4 LWGY-00081 4
11 马仔弹簧 LWGY-00084 4
12 转台锁定爪 LWGY-00059 4
13 转台夹具分体 1 LWGY-00072 2
14 不锈钢长马仔 LWGY-00068 4
15 转台夹具定位 PIN LWGY-00062 2
