ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 104 - 1 5 3 1 1 3 1 8 1 4 1 2 2 6 7 8 2 0 1 5 2 3 2 6 1 9 3 1 7 9 4 2 5 1 6 6 2 4 2 2 4 3 2 8 2 7 6 0 2 1 1 1 1 0 2 9 3 0 3 6 4 1 2 3 4 0 3 5 3 9 3 7 3 4 3 2 3 8…
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 103 -
1
2
3
5
15
6
13
14
10
4
9
8
11
7
12

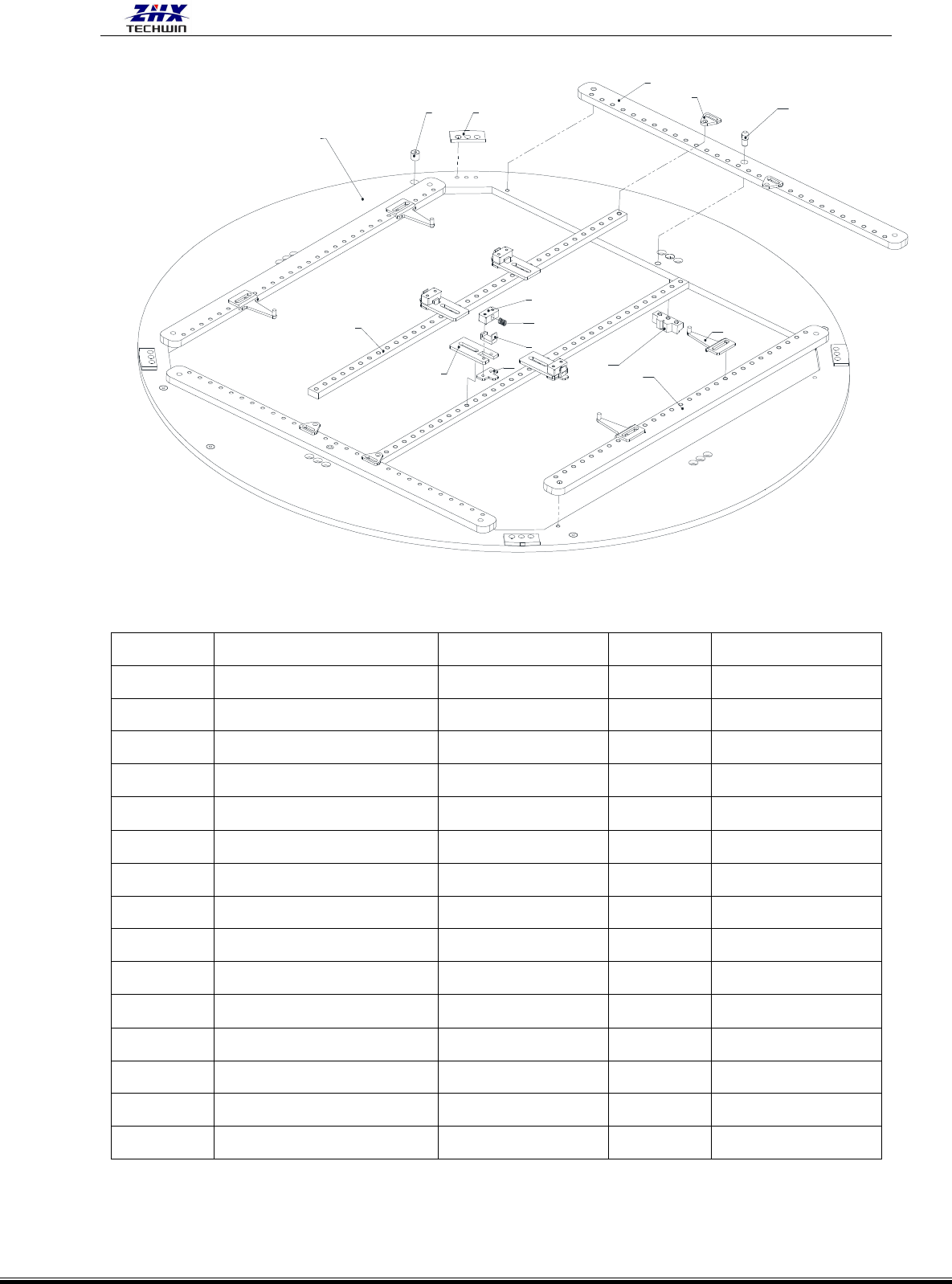

序号 名称 编号 数量
备注
1 转台四角定位片 LWGY-00060 4
2 圆转盘 LWGY-00040 1
3 磁铁套 LWGY-00041 5
4 横条 LWGY-00077 2
5 不锈钢连接块 LWGY-00086 4
6 转台夹具分体 2 LWGY-00073 2
7 马仔分体 1 LWGY-00078 4
8 马仔分体 2 LWGY-00079 4
9 马仔分体 3 LWGY-00080 4
10 马仔分体 4 LWGY-00081 4
11 马仔弹簧 LWGY-00084 4
12 转台锁定爪 LWGY-00059 4
13 转台夹具分体 1 LWGY-00072 2
14 不锈钢长马仔 LWGY-00068 4
15 转台夹具定位 PIN LWGY-00062 2
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 104 -
1
5
31
13
18
14
12
26
7
8
20
15
23
2
6
19
3
17
9
4
25
16
6
24
22
43
28
27
60
21
11
10
29
30
36
41
23
40
35
39
37
34
32
38
42
33
44
48
49
50
51
45
46
47
52
53
54
55
56
57
58
59
61
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 105 -

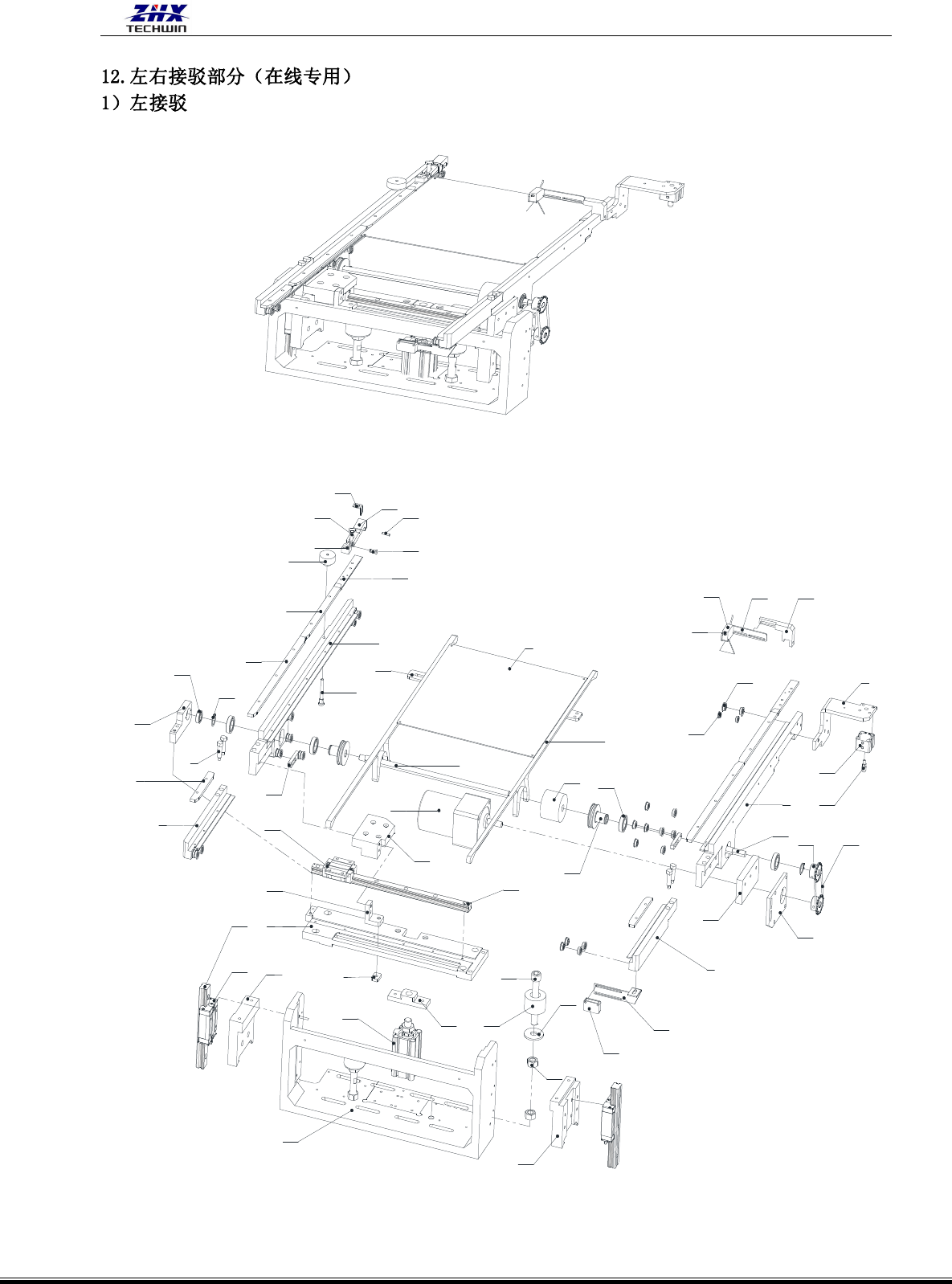

序号 名称 编号 用量 备注
1 PCB 板 50-280mm 1
2 左固定导轨 LS2DZB-18175 1
3 左活动导轨 LS2DZB-18176 1
4 压条 3 LS2DZB-18179 2
5 气缸支架 LS2DZB-18180 1
6 左固定导轨拼块 LS2DZB-18181 1
7 左活动导轨拼块 LS2DZB-18182 1
8 压条 4 LS2DZB-18183 2
9 M5 塞打螺丝 LS2DZB-18184 4
10 滑块固定板 1 WS1DZB-13305 1
11 滑块固定板 2 WS1DZB-13306 1
12 调宽导轨板 WS1DZB-13308 1
13 调宽轴固定座 WS1DZB-13309 1
14 滑块垫板 WS1DZB-13310 1
15 导轨固定板 WS1DZB-13312 1
16 传输轮 WS1DZB-13317 2
17 皮带张紧块 WS1DZB-13319 2
18 压条 1 WS1DZB-13320 2
19 压条 2 WS1DZB-13321 2
20 电机安装板 WS1DZB-13322 1
21 气缸连接块 WS1DZB-13325 1
22 缓冲胶 WS1DZB-13327 2
23 感应器座 1 WS1DZB-13328 1
24 M12 螺柱 WS1DZB-13338 2
25 气缸顶柱 LS2DZB-18188 1
26 调节块 3 WS1DZB-13348 1
27 调节板 WS1DZB-13349 1
28 调宽固定板 WS1DZB-13350 1
29 调宽板固定螺丝 WS1DZB-13351 1
30 调宽板固定螺母 WS1DZB-13352 1
