ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 105 -
序号 名称 编号 用量 备注
1 PCB 板 50-280mm 1
2 左固定导轨 LS2DZB-18175 1
3 左活动导轨 LS2DZB-18176 1
4 压条 3 LS2DZB-18179 2
5 气缸支架 LS2DZB-18180 1
6 左固定导轨拼块 LS2DZB-18181 1
7 左活动导轨拼块 LS2DZB-18182 1
8 压条 4 LS2DZB-18183 2
9 M5 塞打螺丝 LS2DZB-18184 4
10 滑块固定板 1 WS1DZB-13305 1
11 滑块固定板 2 WS1DZB-13306 1
12 调宽导轨板 WS1DZB-13308 1
13 调宽轴固定座 WS1DZB-13309 1
14 滑块垫板 WS1DZB-13310 1
15 导轨固定板 WS1DZB-13312 1
16 传输轮 WS1DZB-13317 2
17 皮带张紧块 WS1DZB-13319 2
18 压条 1 WS1DZB-13320 2
19 压条 2 WS1DZB-13321 2
20 电机安装板 WS1DZB-13322 1
21 气缸连接块 WS1DZB-13325 1
22 缓冲胶 WS1DZB-13327 2
23 感应器座 1 WS1DZB-13328 1
24 M12 螺柱 WS1DZB-13338 2
25 气缸顶柱 LS2DZB-18188 1
26 调节块 3 WS1DZB-13348 1
27 调节板 WS1DZB-13349 1
28 调宽固定板 WS1DZB-13350 1
29 调宽板固定螺丝 WS1DZB-13351 1
30 调宽板固定螺母 WS1DZB-13352 1
31 感应器座 WS1DZB-13355 1
32 气缸 QD-10266 1
33 气缸 QD-10267 1
34 传输电机 DZ-03012 1
35 光电感应器 DZ-06034 1
36 光电开关 DZ-02174 1
37 直线导轨 WJ-12350 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 106 -
38 直线导轨 WJ-12350 1
39 直线导轨 WJ-12351 2
40 直线导轨(滑块) WJ-12351 2
41 轴承 WJ-12152 1
42 M12 垫片 WJ-11117 2
43 M12 螺母 WJ-11214 4
44 轴承 WJ-12198 4
45 外卡簧 WJ-11332 2
46 轴承 WJ-11332 28
47 轴承 WJ-121115 4
48 接驳传输杆 WS1DZB-13366 1
49 扁皮带 WJ-12294 2
50 链条 WJ-19044 1
51 挡块安装左板 WS1DZB-13358 1
52 弹簧安装轴 WS1DZB-13359 1
53 挡块 WS1DZB-13360 1
54 挡块轴 WS1DZB-13361 1
55 轴承安装轴 WS1DZB-13362 1
56 固定块 WS1DZB-13363 1
57 主动链轮 WS1DZB-13367 2
58 传输杆 1 WS1DZB-13343 1
59 联轴器 WJ-12416 1
60 接驳铸铝座 WS1DZB-13568 1
61 感应器转接板 WS1DZB-13365 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 107 -

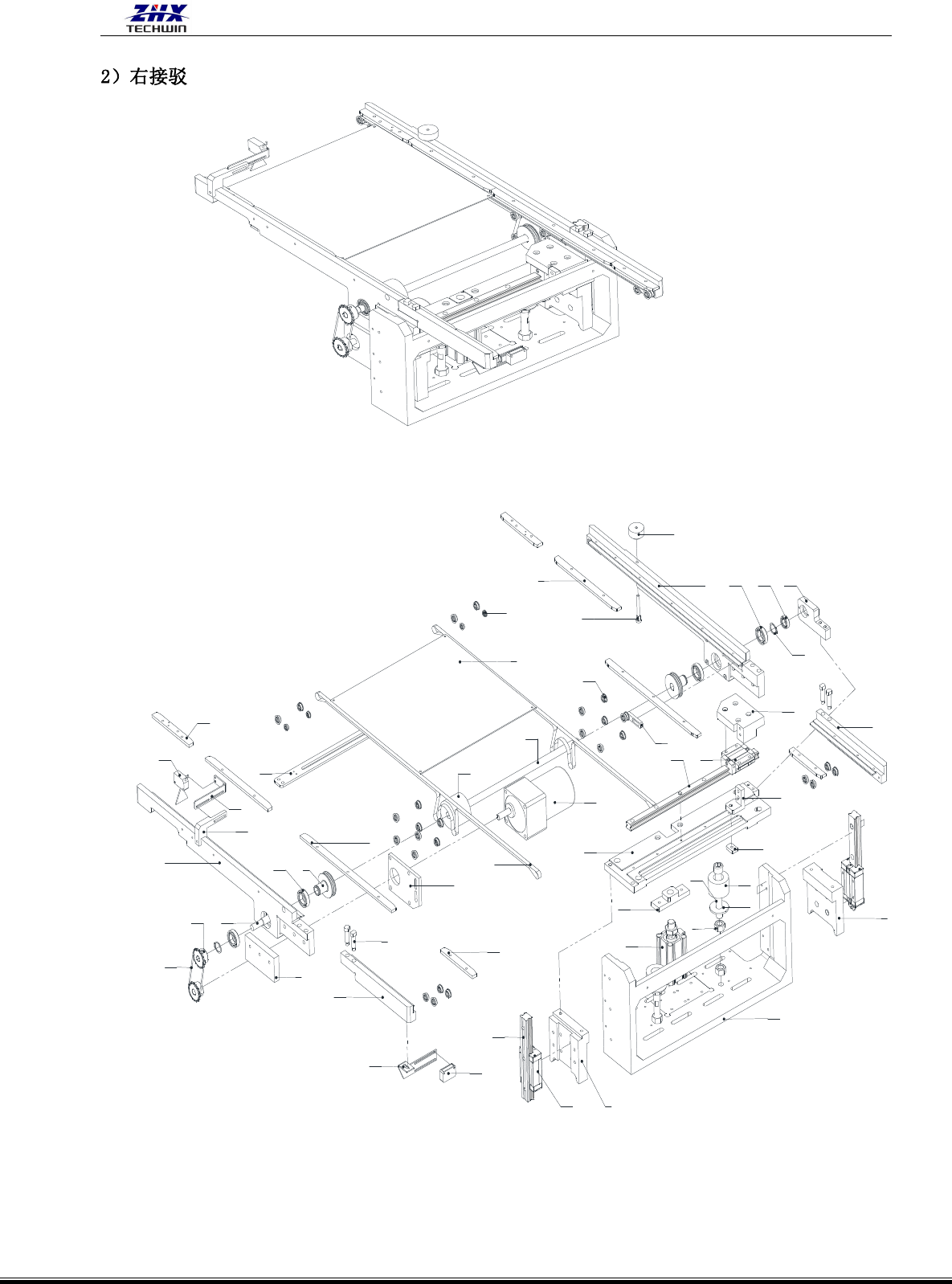

163
20
27
51
6
42
5
2
9
19
22
21
15
17
10
14
23
11
12
13
38
7
30
31
24
33
25
33
36
34
37
32
26
28 29
39
40
44
1
52
45
49
8
48
50
41
43
18
35
4
46
47
