ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 109 -
37 M12 螺母 WJ-11214 4
38 M12 垫片 WJ-11117 2
39 轴承 WJ-121115 4
40 轴承 WJ-11332 28
41 接驳传输杆 WS1DZB-13366 1
42 左固定导轨拼块 LS2DZB-18181 1
43 左活动导轨拼块 LS2DZB-18182 1
44 压条 1 WS1DZB-13320 2
45 压条 4 LS2DZB-18183 2
46 扁皮带 WJ-12294 1
47 链条 WJ-19044 1
48 主动链轮 WS1DZB-13367 2
49 传输杆 1 WS1DZB-13343 1
50 联轴器 WJ-12416 1
51 接驳铸铝座 WS1DZB-13568 1
52 感应器转接板 WS1DZB-13365 1
1）、电脑主机 每月检查一次主机的散热风扇，用干净的抹布或毛刷清理一次积尘。
2）、伺服器 每月检查一次主机的散热风扇，用干净的抹布或毛刷清理一次积尘。
3）、外壳 每周一次用干净的抹布擦拭。严禁使用有机溶剂来擦洗，以免设备外壳的油漆受
到损害。更不能用洗板水、白电油来擦洗印刷的字体。
4）、机器内部 每周用干净的抹布或毛刷清扫一次，后用清洗剂擦拭，并注意防潮

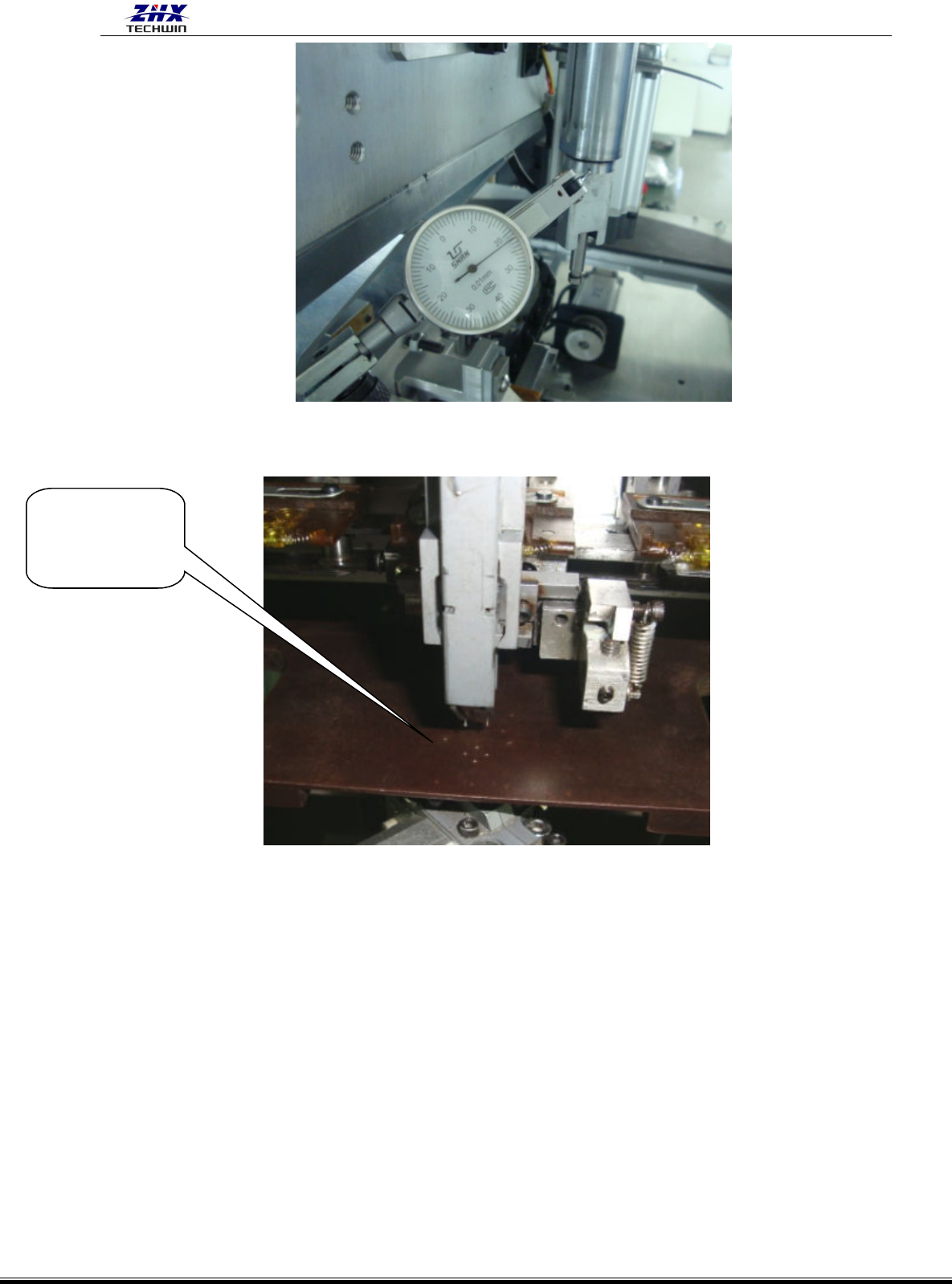

1）调整主轴旋转偏心度。用千分表来测量，将主轴慢慢的旋转一周，千分表的读数在正负
0.02mm-0.03mm 范围内，就是合格.
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 110 -
2）调整插件头本体主爪中心位置。放上料在夹具上，校对三个方向 0
0
、正负 90
0
的位置，
都对中即可。
3）调整③三角滑块的松紧度,使其上下顺畅，左右前后不晃动。
4）三角滑块③与插件头盖子
○
19
的间隙在 0.05mm-0.08mm 之间。
5）插件头常见问题的排除。
（1）插件头主爪前后摆动 松开
○
29
螺栓(见说明书插件头附图),转动
○
35
M3 杯头螺栓可
以松开或锁紧主爪，顺时针转动为锁紧，逆时针转动为松开，主
爪 前 后 摆 动 适 当 ， 再 锁 紧 螺 丝
元件脚要对中
插入夹具上的
中心孔位
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 111 -

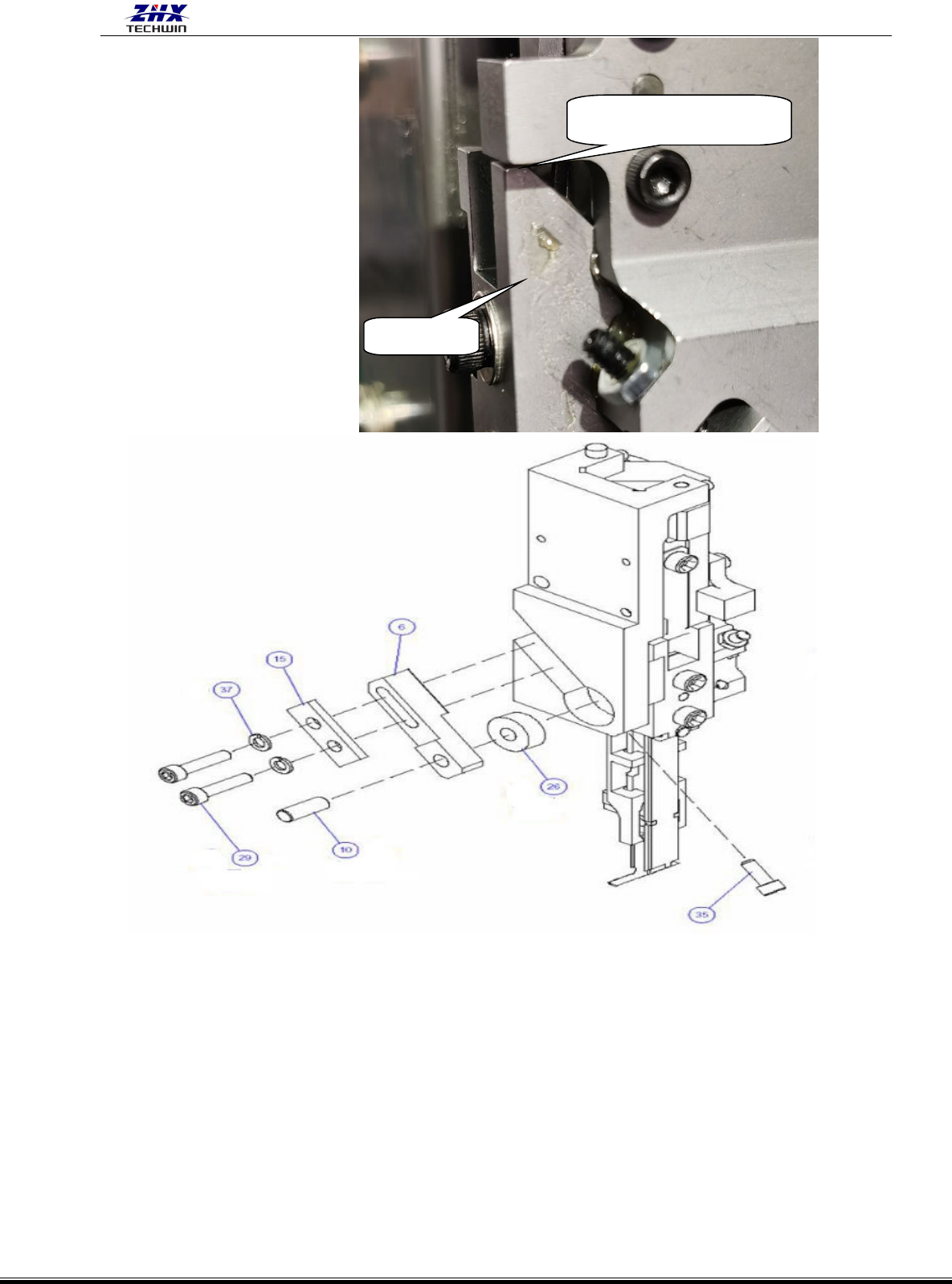

（２）插件头主爪左右有摆动 松开
○
10
偏心销钉下面的机米螺丝(见说明书插件头附图),扭动
图
○
10
销钉可调节主爪松紧，适当调整，使主爪活动顺畅，左右没有摆动。(如上图)
（３）主爪夹不紧 1) 检查
○
29
主爪 (LS1D-13015)、
○
28
左边爪 (LS1D-13014)、
○
27
右边爪
(LS1D-13016)是否磨损,否则要更换。
（4 ) 检查
○
14
弹簧(见说明书插件头附图)是否有张力,否则，要更换。
三角滑块
间隙是 0.05-0.08mm
