ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 117 - （1）调好链条位置检测光电开关后，松掉两边链轮张力块的固定螺丝（差 1 MM 之内可调）。 （2） 接着， 调整右边链轮张力块， 使弯形三叉推料器 （LS1D-04034） 与链夹之间的间隙为 0.8MM， 也就是推料器的左端边和链夹的左端边的内侧贴住后，再用力向左推动链夹，两接触面间的间 隙为 0.8 MM…
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 116 -

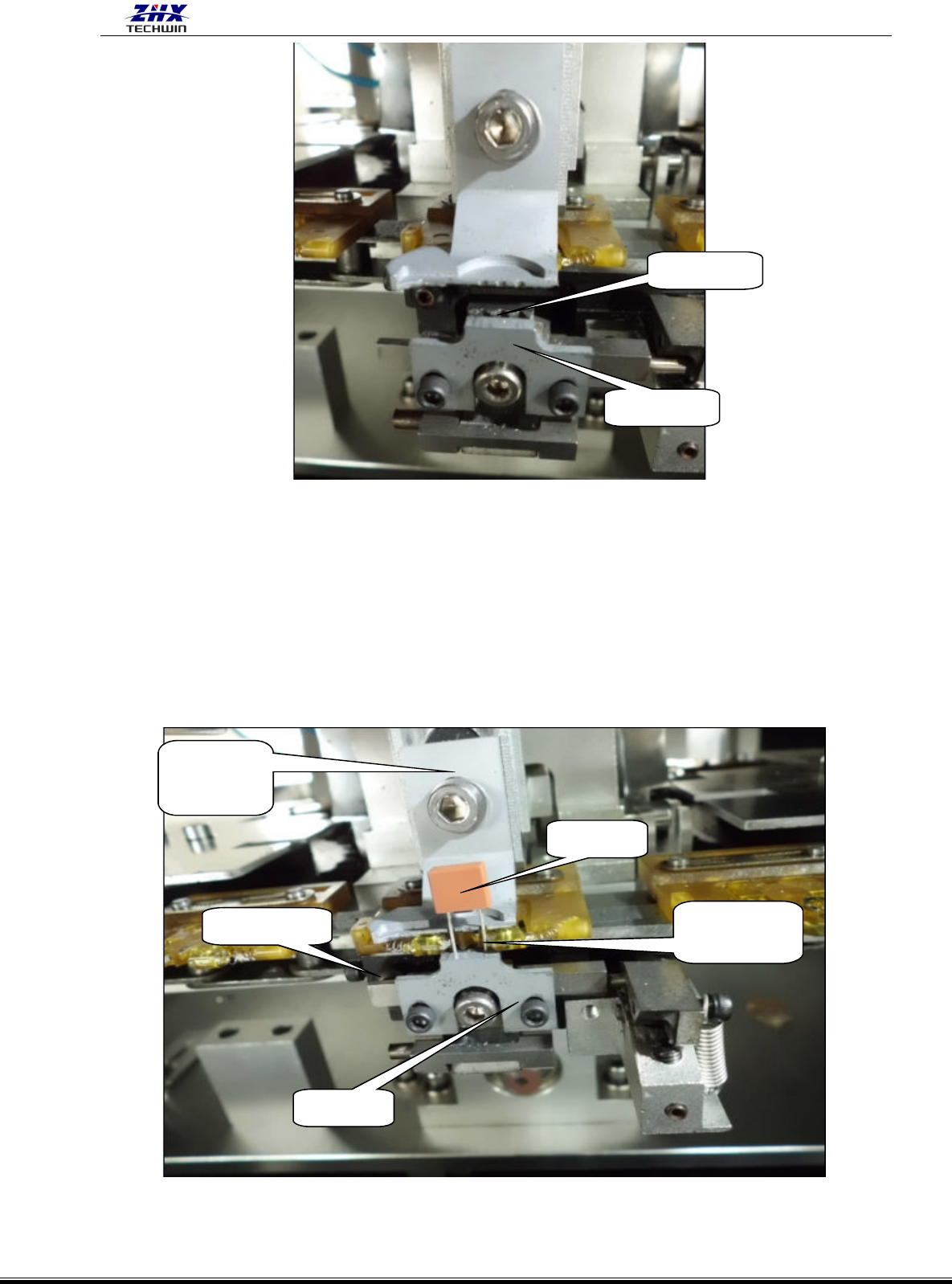

5）CTA 夹料的调整。
（1）使机器处于待机状态，但要关掉气源。
（2）将标准元件装到料夹上。
（3）用手慢慢拉出 CTA,看 CTA 送料槽片（LS1D-04032）、夹料片（LS1D-04031）和弯形三叉
推料器是否同时碰到标准元件的引脚。否则，调整主接触螺丝，使之三个配件同时碰到标准件，
然后锁紧螺丝。这样，CTA 夹料部分调整就已完成了。
6）CTA 与链条的对中调整。
送料槽片
夹料片
弯形三叉推
料器
夹料片
同时碰到引
脚
标准元件
主接触螺丝
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 117 -
（1）调好链条位置检测光电开关后，松掉两边链轮张力块的固定螺丝（差 1MM 之内可调）。
（2）接着，调整右边链轮张力块，使弯形三叉推料器（LS1D-04034）与链夹之间的间隙为 0.8MM，
也就是推料器的左端边和链夹的左端边的内侧贴住后，再用力向左推动链夹，两接触面间的间
隙为 0.8MM。但调整链轮张力块对链条张力影响将很大，所以还须重调张力。然后再调整 CTA
与链夹的间隙，如此反复，直到合适为止。
7）CTA 卡料座子位置调整。
（1）打开机器电源，并用“诊断”将 CTA 打出。
（2）松开固紧镙丝，并移动螺丝，使夹料片（LS1D-04031）与送料槽片（LS1D-04032）之间开
口间隙为 2-3mm 时,固紧卡料座子装置。然后退出“诊断”，则调整完成。
弯形三叉推
料器
链夹
间隙 0.8mm
送料槽片
夹料片
开 口 间 隙
2—3mm
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 118 -
8 气缸感应器的调整。
（1）感应器回程调整。让气缸在气压的作用下缩回到底，然后，松开感应器 1 的固定螺丝，再
从前向后慢慢移动感应器，感应指示灯一亮，立即停止移动，并固定感应器。
（2）感应器冲程调整。首先用“诊断”打出 CTA，松开感应器 2 的固定螺丝，再从后向前慢慢
移动感应器，感应指示灯一亮，立即停止移动，并固定感应器。
做上述调整时，初次固定好感应器后，要让气缸再反复动作几次，检查感应器的位置是否最
佳，否则，重新调整和固定感应器。
1）使机器处于待机状态。
2)将标准元件装在插件主爪上。
3)松开 CTA 下面的三个固紧螺丝，然后转动调整螺丝，使标准件的两脚正好在送料槽片的两
条平行槽中，固紧螺丝。
