ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 120 - （2） 如果四个读数的偏差值都不一样,第一个调节步骤就是先调节 LWGY-00043， 其它的三个步 骤就是调节 LWGY-00059。 （3）如有一个读数有偏差,而其它三个一样，只需调节 LW GY-00059。 1）底座高度调整。（参见下图）
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 119 -
圆盘平行调整。
旋转圆盘应在常规的操作环境温度下进行调节,这样方可转动自如,而不会出现过度的空
隙。旋转圆盘的调节要用量规配合。下列调节仅可由专职的受训人员执行。调节转盘端面从动
轮（轴承）可令其自由转动，每个转盘上有四个从动轮（轴承），右侧的从动轮（轴承）用于
调节对中，而左侧的从动轮（轴承）则用于调节过度间隙。转盘就位后，两个从动轮均在转动
时对转盘起控制作用。
下列过程应小心:不可移动转盘底部四个位置上的从动轮（轴承）板，它们均在出厂前经过
精密校正且不可调节。

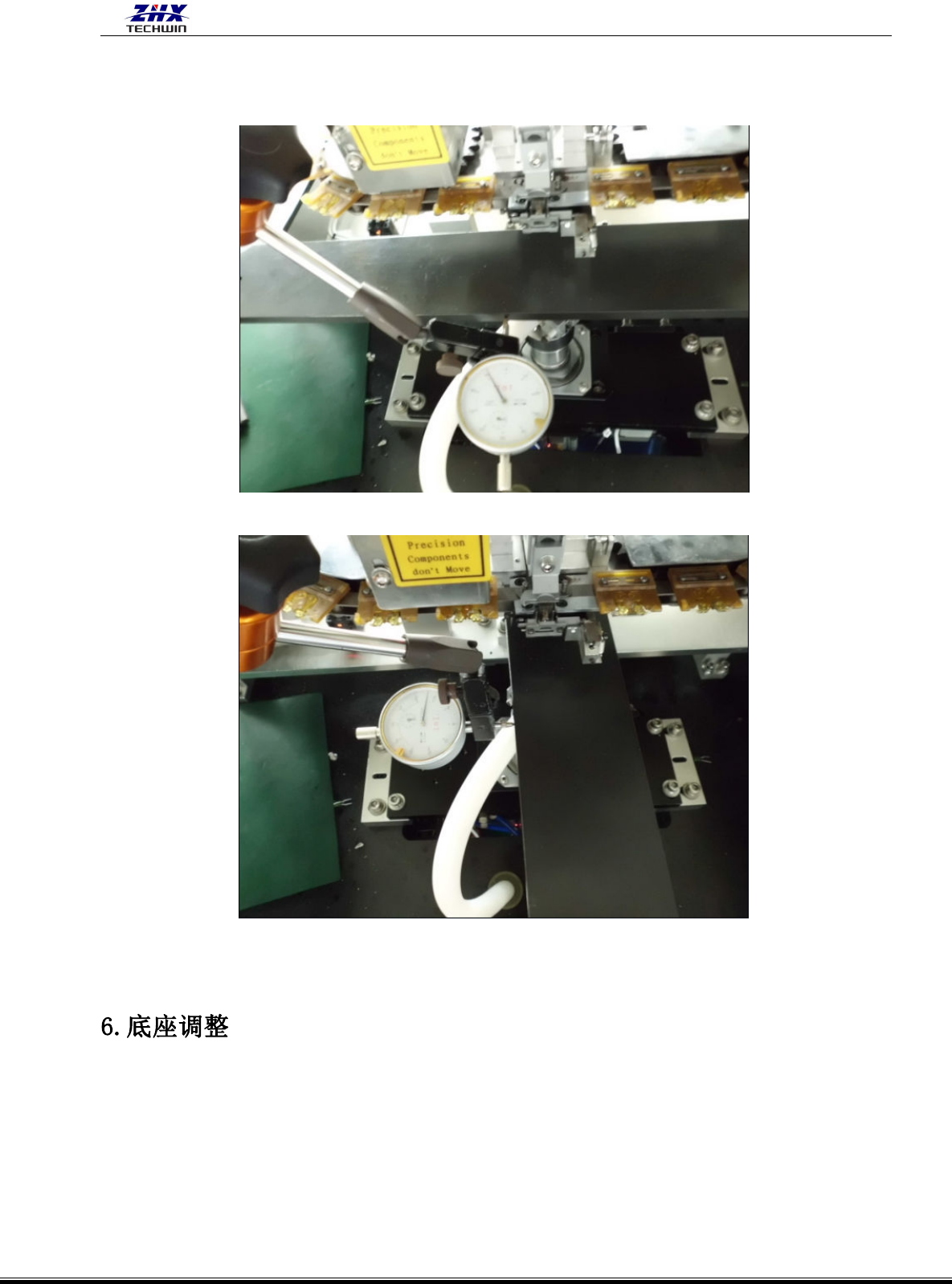

1)调平工作台。
2）将千分表的底座固定在横梁的侧平面上。
3） 首先调整横向直线度，再调整纵向直线度，在“诊断” 模式下，设定好调校的范围为
300mm，调校速度为 5mm/s 。检验的标准是：丝杆跑 300mm 范围内，百分表跳动范围在正负 0.03mm
就是合乎标准。
4）使用“诊断”,让 X 轴在 300mm 行程范围内，以 5mm/s 的速度反复移动 。记录下最大偏差
的数值及产生该偏差的位置。
5）同样，让 Y 轴在 300mm 行程范围内，以 5mm/s 的速度反复移动 。记录下最大偏差的数值
及产生该偏差的位置。
a) 比较在 X 与 Y 轴上所得读数。
（1）如在相同方向上所有四个读数偏差相同,就需调节 LWGY-00043。
标准元件的两脚正好在送
料槽片的两条平行槽中
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 120 -
（2）如果四个读数的偏差值都不一样,第一个调节步骤就是先调节 LWGY-00043，其它的三个步
骤就是调节 LWGY-00059。
（3）如有一个读数有偏差,而其它三个一样，只需调节 LWGY-00059。
1）底座高度调整。（参见下图）
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 121 -
松开底座气缸 22 的螺母，调节气缸的行程，顺时针底座下降，逆时针底座上升。
2）剪脚头零度调整。（参见下图。）
（1) 夹具为 25cmx25cm 的等腰三角尺。
（2) 拆下剪脚头本体上的废料漏斗。用“诊断”来执行，让等腰三角尺 90
0
一边放在圆盘边上，
跑动 Y 轴，使等腰三角尺 45
0
的一边（斜边）跟剪脚头本体装废料盖子的一面平行为 0
0
，然后
松开零位光电开关检测板，调整其位置，使光电开关指示灯刚好灭，锁紧检测板即可。
3）剪脚头位置调整。（参见下图。）
（1)松开剪脚底板上的四个螺丝 1，可以前后调动剪脚头位置。
（2)松开垫块（LS1D-07014）上的四个螺丝 2，可以左右调动剪脚头位置。
平行为 0
0
22 的开口
扳手
