ZHX-R20C&D(-IN)立式插件机说明书

深圳市中禾旭精密机械有限公司 www.zhxai.com

- 122 -

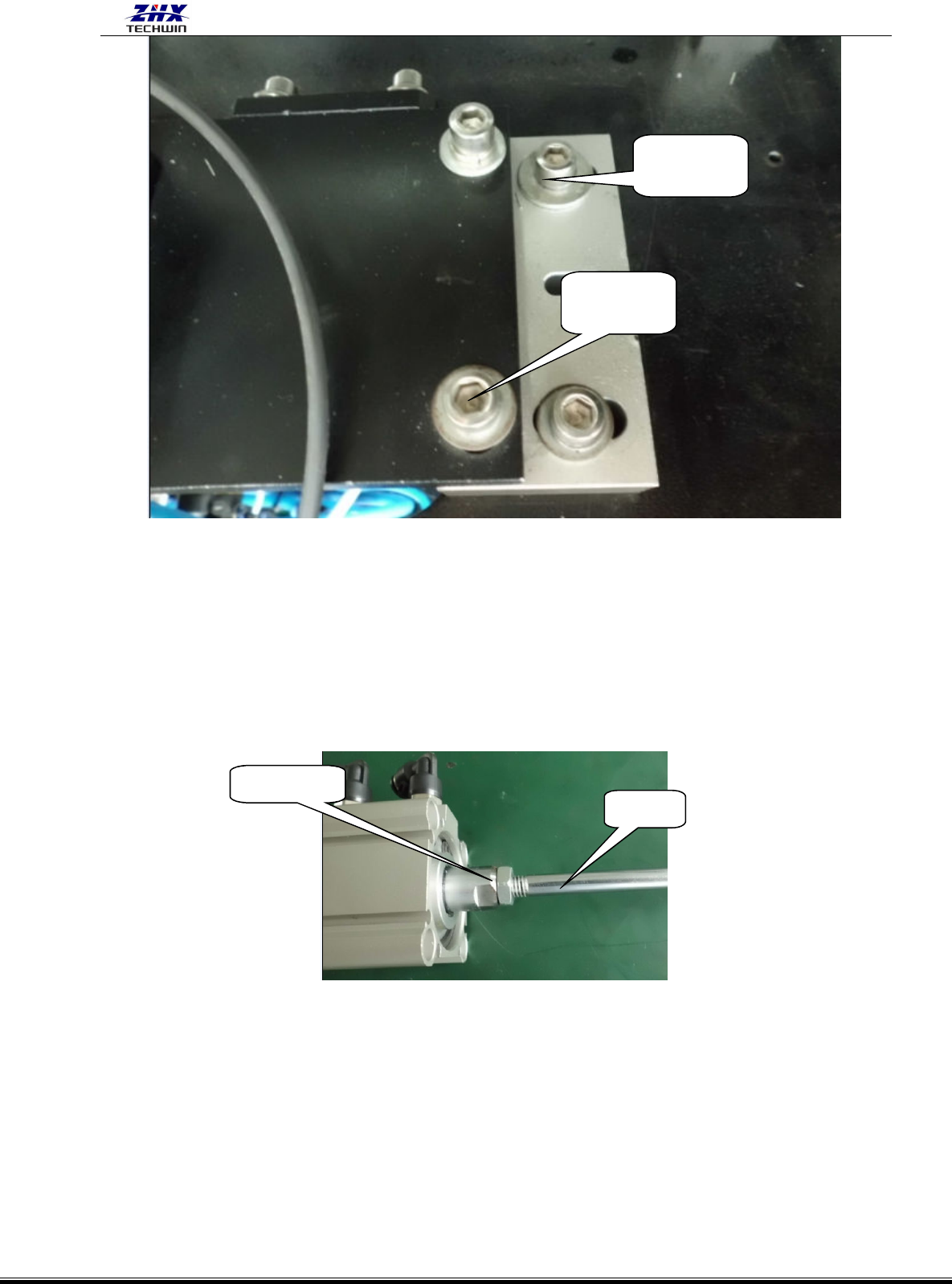

4）剪脚气缸行程调整。（参见下图。）

（1) 关掉气源，拔掉剪脚气缸上的气管，松掉尾部的四个螺丝，可以把气缸取下。

（2）松开气缸连杆上的螺母（M6），可调节行程。顺时针方向转动连杆为调短，逆时针方向转

动连杆为调长。调节标准为：气缸连杆顶端与剪脚头滑块螺杆底端相接触。调好后锁紧 M6 螺母。

（一般连杆有效长度为 17.5-17.8mm。）

5）剪脚头常见故障的排除方法。

（1）引脚剪不断 A、剪脚刀磨损,更换剪脚刀。

B、剪脚行程过短,松开 M6 螺母（见上图），可调行程长短。

C、剪脚头有废料,清洗剪脚头（见下图）。

（2）感应不良 A、用万用表测试电压是否正常。

B、用万用表测试剪脚头是否接地。

C、感应杆和剪脚刀之间间距过小或过大，松开

○

螺丝(见下图)，可转动

○

感

调左右的

螺

丝

调前后的

螺

丝

顶杆

M6 螺母

ZHX-R20C&D(-IN)立式插件机说明书

深圳市中禾旭精密机械有限公司 www.zhxai.com

- 123 -

应杆来调节检测杆与剪脚刀的间距，直到合适为止。

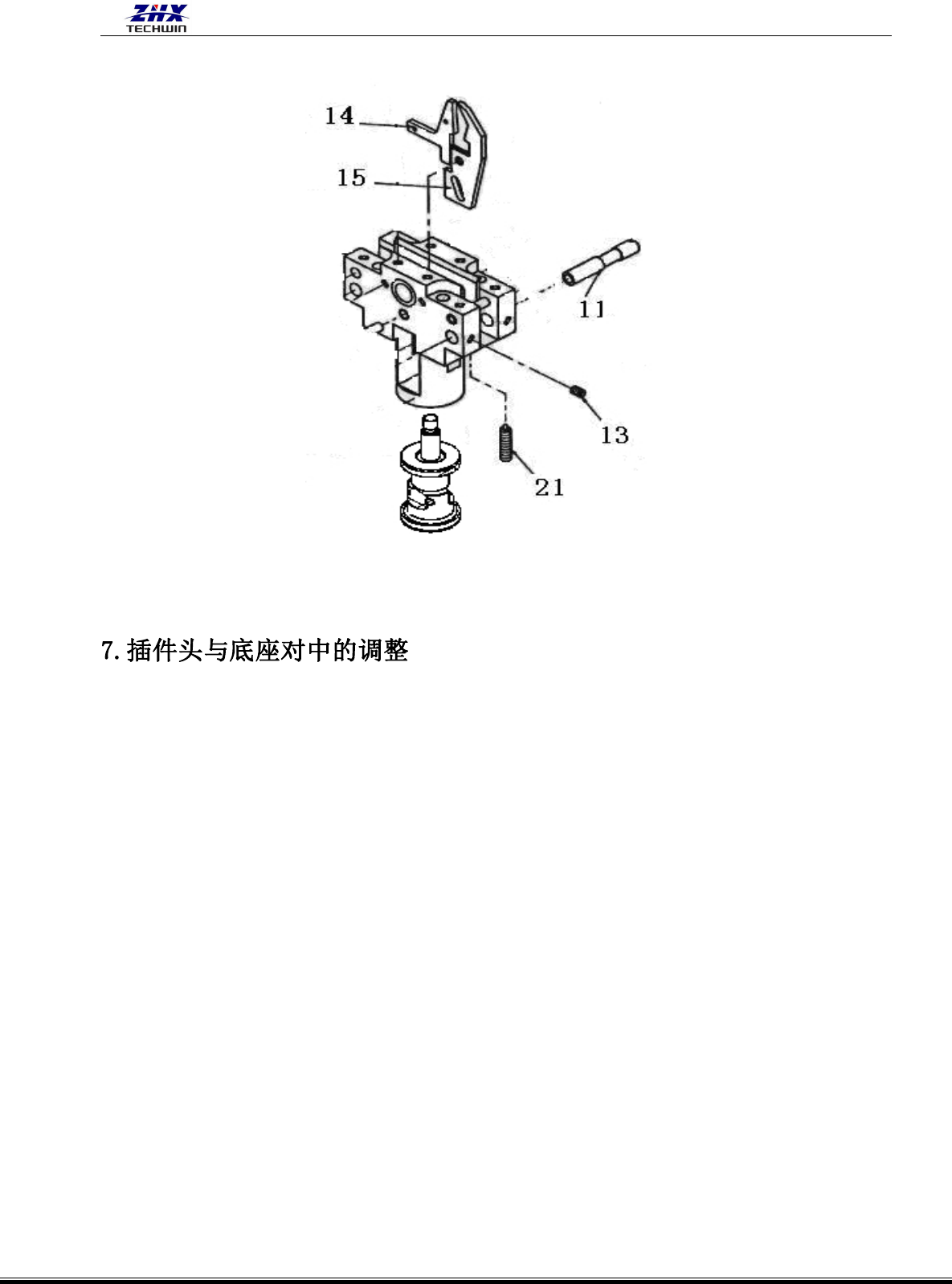

1）用上述第一条---插件头调整方法来确认插件头正常，用第六条---底座调整来确认剪脚

头正常。

2）将标准元件装上插件头主爪上，将插件头下插、底座上升，用上述第一大条第 3 步的 1、

2 点的调节方法可调整底座和插件头的中心位置。就是将剪脚头上的三个刀口中心对准标准元

件的三个引脚。

ZHX-R20C&D(-IN)立式插件机说明书

深圳市中禾旭精密机械有限公司 www.zhxai.com

- 124 -

1）链条张力合适的标准是：将压力计顶端顶住张力调节链轮张力右块（LS1D-04013）与链轮

张力左块（LS1D-04012）间的链条的中间位置，使压力计读数为，链条被压下毫米。

2）调整时要先松开张力调节链轮的固定座（LS1DLZ-05006）上的螺丝，当要增大张力时，就

要慢慢向后移动固定座；反之，向前。调整完毕，要再次测试，如果达不到上述标准，就要再

次调整。

剪脚头上的三个刀口中心，对

住标准元件三个脚

螺丝
