ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 131 -
调整方法：

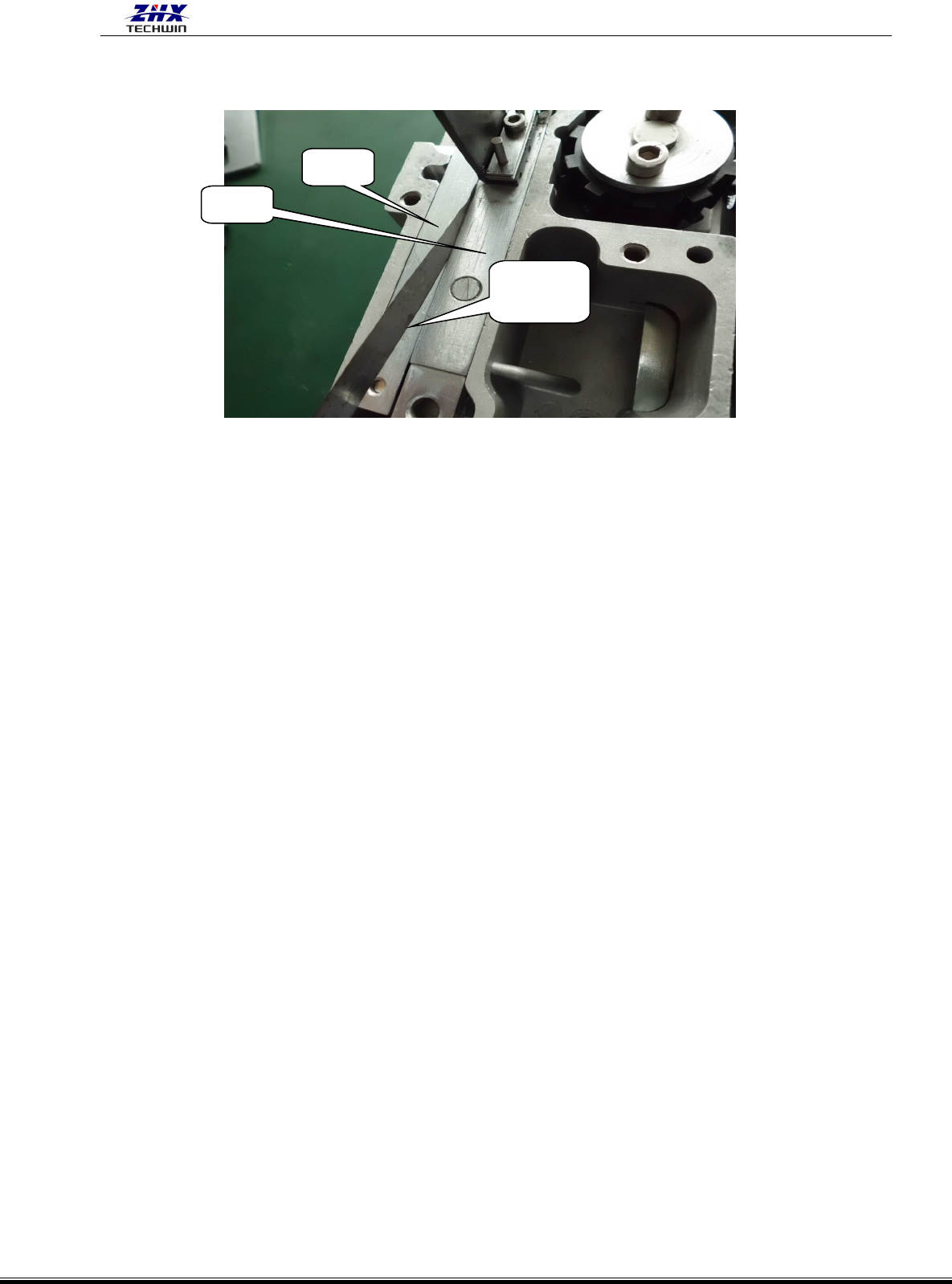

（1）拆除分配头上部的盖板，用 0.025mm 塞尺插入推块与滑块之间。如下图所示：
（2）调整调节螺钉，使塞尺在推块与本体间基本上能够移动，其间隙为 0.025mm。
3）分配头切纸刀的调整
作此调整的前提是：分配头冲程调整完毕，分配头推块的间隙调整完毕。
（1）使用推销推动滑块前移，直到滑块切刀与纸带切刀相碰为止。
（2）使用塞尺检查二把切刀之间的间隙，如果间隙为 0.038mm，则没有调整的必要，否则按下列
步骤调整：
A、松掉固定的六角螺钉 2。
B、逆、顺时针转动螺钉 1，分别可以左右移动固定座，从而增大或减小切刀间的间隙，然后再调
整调节螺钉改变其间隙达到 0.038mm。
C、锁紧螺钉 1 和 2。（参见下图。）
推块
滑块
0.025mm
塞
尺
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 132 -
4) 反转棘爪（棘爪 2）与止位销的调整（参见下图。）
作此调整的前提是：分配头自机器上拆卸下来。
（1）手动操作分配头，使送料齿轮转动，并反复检查，找出棘爪 2 的端面与止位销之间间隙最
小的齿位，并作上标记，松开固定偏心轴的螺丝 。
（2）手动操作使送料齿轮再次转动，待转到有记号的位置与棘爪 2 接触时停止转动。
（3）用一字螺丝刀旋转偏心轴，增加棘爪 2 的端面与棘轮间的间隙。
（4）把一个厚度为 0.05mm 的塞尺放入棘爪 2 的端面与棘轮间。
（5）旋转偏心轴，直到塞尺在棘爪 1 与送料齿轮间不能轻易的移动。
（6）调整好后锁紧偏心轴的固定螺丝。
螺
钉
1
间 隙 为
0
.
0
3
8
m
m
螺钉 2
纸带切刀
滑块切刀
固定座
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 133 -
5) 元件对叉片槽中心的调整
作此调整的前提是：分配头冲程调整完毕，反转棘爪与止位销调整完毕，机器处于待机状态。
使用的工具：专用调节扳手。
调整过程：
（1）先把料带装入分配头，让挡料主轮将元件送到叉片前方。
（2）关气，用推销推上叉片，直到元件与叉片接触为止。
（3）检查元件引脚是否位于叉片槽的中心。
（4）如元件没有位于槽中心，松掉送料轮上的两个紧固螺钉。
（5）用手转动送料轮，使元件脚位于槽中心。
（6）用分配头专用调节扳手，使挡料主轮原位不动，紧固螺钉。（附图）
棘爪 2
送料齿轮
0.05mm 的
塞尺
棘
爪
1
止位销
偏心轴
