7) 重新送料驱动器（元件检测装置）的调整

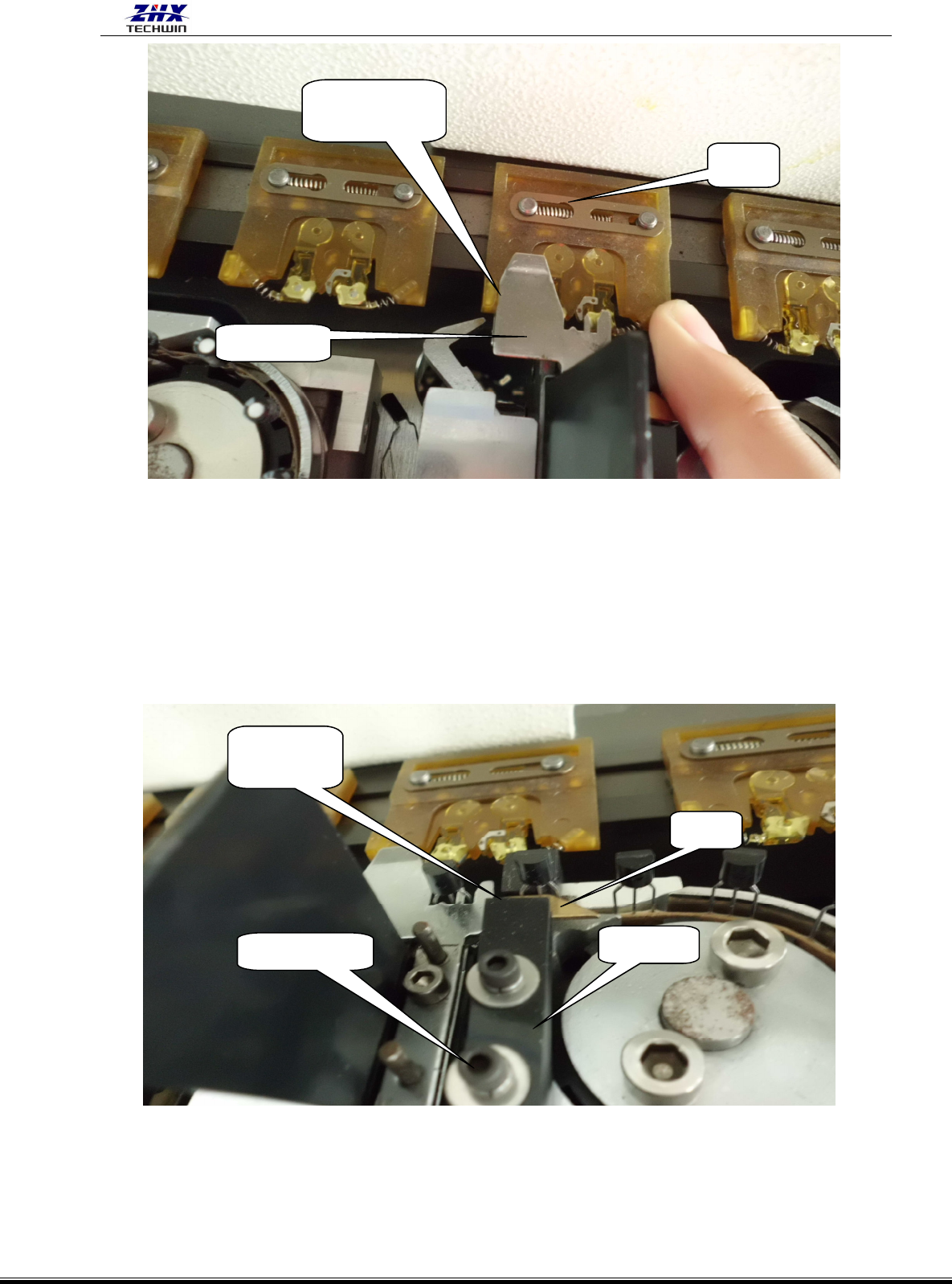

调整过程：
（1）松开检测板上的两个紧固螺钉，然后移动检测板，使检测板和触头之间的间隙为 0.13mm，再
锁紧螺钉。
（2）如果上述调整无法达到要求，可松开分配头盖子上的四个螺钉，然后按需要向前或向后移动
盖子，进行调整。参见下图。
链夹
叉片
间 隙 为
0
.
6
—
0
.
8
m
m
触头
检测板
间 隙 为
0
.
1
3
m
m
紧固螺钉
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 136 -
单击 设置 弹出下拉菜单。包括有系统设置和元件参数二个部分。（如下图）

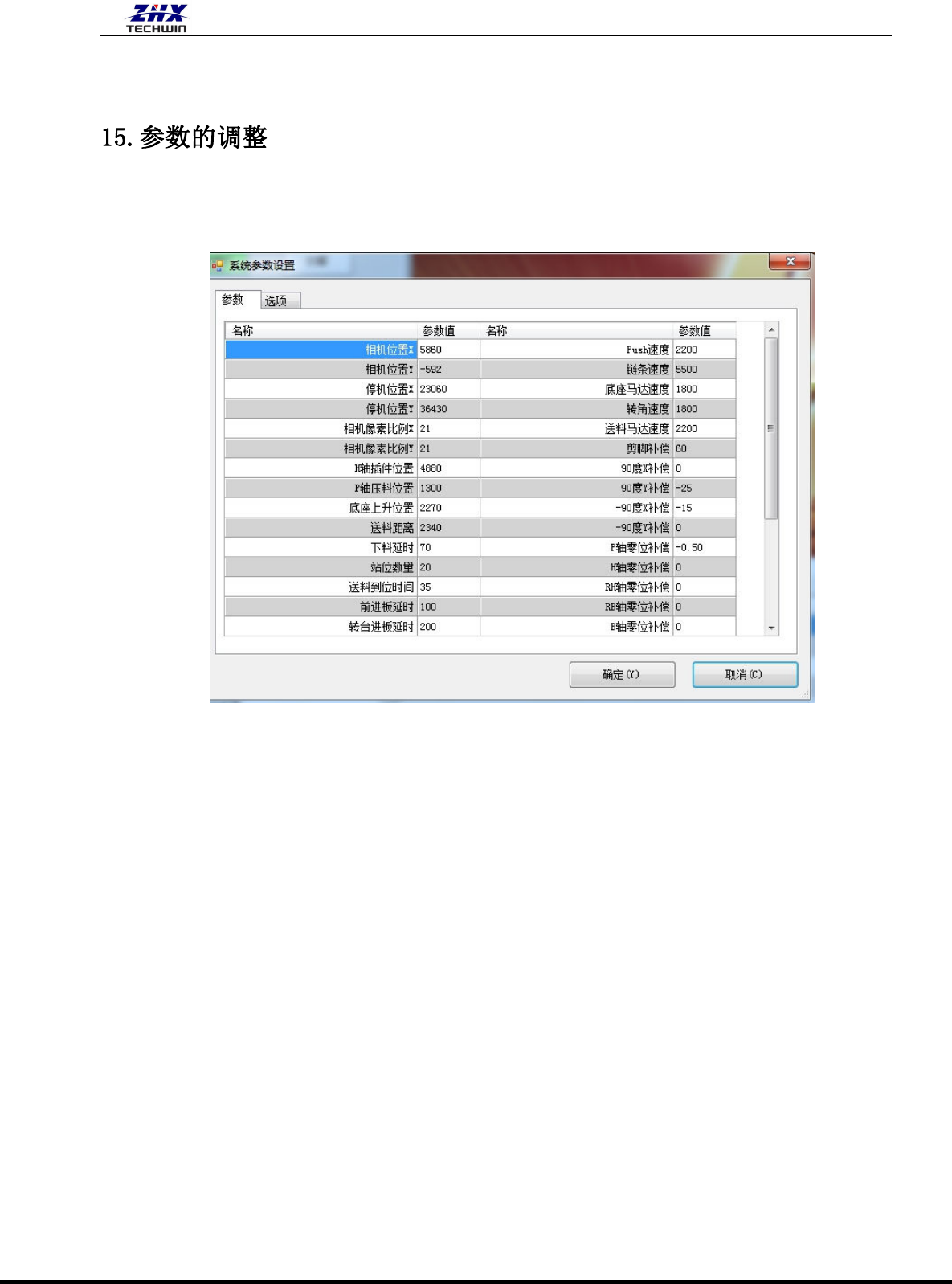

1) 设备参数（如图）：
机器的所有参数调整都在“设备参数”里进行，包括相机位置 X 和 Y、H 插深补偿、推料补
偿、转角补偿 HR/BR、停机位置 X/Y、正（TCW）/反（TCCW）转台补偿、Push 速度、Chain 速度、
旋转补偿 RX/RY、相机亮度调节等。当修改了其中的参数后点击应用、保存再点返回即可。
元件参数是插入的元件描述的集合，它是将插件程序中所有元件按一定的归
类并描述元件体特征。
相机位置 X： X 轴方向相机零点位置。
相机位置 Y： Y 轴方向相机零点位置。
H 插件位置： 插件头下插到 PCB 板深度
P 轴压料位置： 推料杆下压的行程
RH 轴零位补偿： 插件头下插时的转角补偿
RB 轴零位补偿： 底座上升剪脚时的转角补偿
正转台补尝时间： 正方向马达旋转时间补偿。
逆转台补尝时间： 反方向马达旋转时间补偿。
停机位置 X： X 轴方向插件头停机位置。（22860 为工作台中心坐标）
停机位置 Y： Y 轴方向插见头停机位置。（22860 为工作台中心坐标）
正/负 90 度补偿 X： 当准备下插的元件需要转角度，而转角度后实际坐标与相机捕捉到的
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 137 -
位置的 X 坐标有偏差时，可以通过此参数来调整。
正/负 90 度补偿 Y： 当准备下插的元件需要转角度，而转角度后实际坐标与相机捕捉到的
位置的 Y 坐标有偏差时，可以通过此参数来调整。
Push 速度： 机器 P 轴压料的速度调节。
链条速度： 机器链条运行的速度调节。
图像亮度： 可以调节相机光源的亮暗度。
确定： 保存修改好的参数。
取消： 退出当前，返回上一级操作系统界面。
：
序号： 元件的序号。
型号： 元件的型号类型。
零件高： 零件本体的高度。
F 速度： CTA 送料的速度。
H 速度： 插件头下插的速度。
XY 速度： 工作台移动的速度。
确认：保存修改好的参数。
取消：退出当前，返回上一级操作系统界面。
