ZHX-R20C - 第21页
ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 21 - 保存程序 点击文件 保存程序， 它就会弹出一个请选择文件名的的对话框 （ 如下图） ， 你也可以在文件名栏里输入你所需要的文件名，点击“保存”即可。 另存为新文件 操作与保存程序一样 退出 点击文件 退出， 系统提示是否要退出操作系统， 如果要退出就点击 “确定” ， 反之就点“取消”
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 20 -

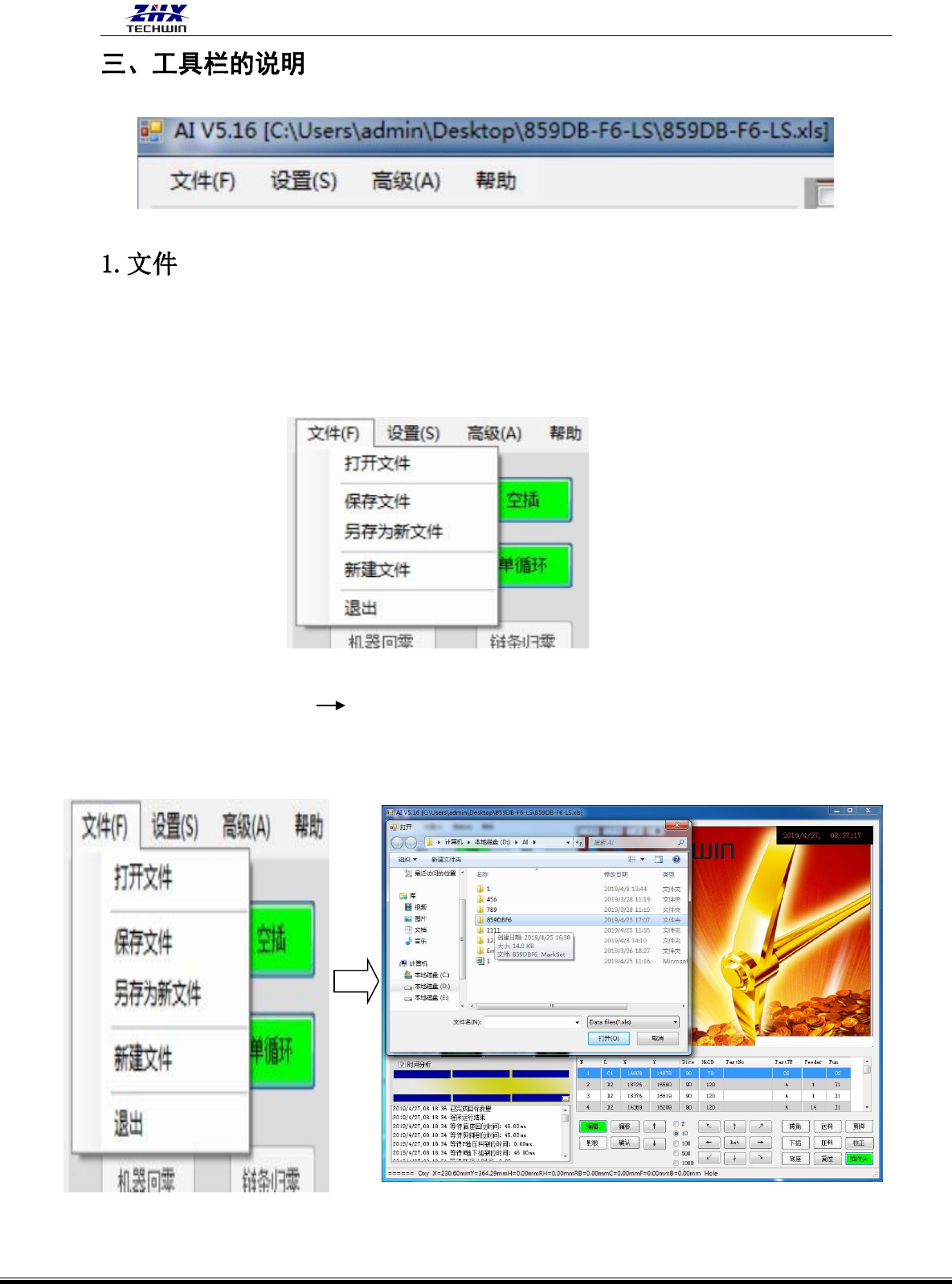

单击 单步+文件 = 打开、保存、另存为新文件、退出系统（文字格式解释：点击中『单
步』，再点击中『文件』，会弹出『打开程序、保存程序、保存图像、退出』等功能键，后续
同种格式依此类推。）
打开程序 点击 文件 打开，它就会弹出能显示所有文件名的对话框（如下图），然后
在里面单击你所需要“打开”的程序名，再点击“打开”，机器就接受了将执行该程序的“任
务”，并覆盖了先前的程序。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 21 -
保存程序 点击文件 保存程序，它就会弹出一个请选择文件名的的对话框 （如下图），
你也可以在文件名栏里输入你所需要的文件名，点击“保存”即可。
另存为新文件 操作与保存程序一样
退出 点击文件 退出，系统提示是否要退出操作系统，如果要退出就点击“确定”，
反之就点“取消”
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 22 -
单击设置 弹出 设置元件参数表、站位表、系统设置，可对其相应的数量进行设置。
单击它会显示以下参数（如图）：
元件参数是插入的元件描述的集合，它是将插件程序中所有元件按一定的归类并描述元件
体特征。
序号： 元件的序号；
类型： 元件的型号类型；
元件高： 零件本体的高度；
F 速度： CTA 送料的速度（D 型机）；
H 速度： 插件头下插的速度；
XY 速度： 工作台移动的速度；
确定：保存修改好的参数。
取消：退出当前，返回上一级操作系统界面。
站位表（如图）显示当前运行的分配头信息，包括物料的极性、规格、用量、站数。
