绿灯亮和灭，机器相应部位是否有动作或反应。
IN1.急停开关:当按下外壳上的急停开关时，灯绿
IN2.头部安全:为防止手动校正坐标时，插件头撞到以已插元件，H 轴是否在不安全位置而设置
的光电开关检测信号。
IN3/4 插件检测 1/2:检测元件的插入状况。在插件时，如果元件没被准确的插入到孔内或者是
剪脚器没接触到元件的引脚，机器就会停止或发出警报提示,正常状态灯绿。
IN5.启动:当按下外壳上的启动开关时，灯绿。
IN6.停止:当按下外壳上的停止开关时，灯绿。
IN7.护栏安全: 机器的活动门上设置的安全保护开关。当打开门时，如果不手动转换安全开关，
就输出低电平，工作中的机器停止运行。
IN8.9. 送料器 F/B : CTA 气缸送料、退料的安全位置。
IN10 底座下: 底座的安全的位置信号。
IN11.12 分配头左、右 : 尾部料站的左右侧的二组红外光光电开关的输出信号。用来检测分配
头是否退回安全位置。
IN13.剪脚到位:检测剪脚气缸行程是否到位。
IN14.气源开:系统检测外置面板的气源开关的
IN15.补件:手动补件的开关控制信号。手动在电路板上插入元件后，点击面板上的“补件开关，
机器自动剪脚。
IN16.转台到位:转台上的磁铁接近转台检测板的“到位”磁敏元件时，转台检测板输出的信号。
决定转台是停止还是继续旋转。
IN17.转台零位: 转台上的磁铁接近转台检测板的“零位”磁敏元件时，转台检测板输出的信号。
决定圆转盘的原点。
注：剩余序号未设功能仅作备用。
绿色和灰色之间变化。灰色，就是无动作输出；绿色，就是有动作输出。
OUT1 光源：相机的光源。
OUT2 头部开关： H 轴伺服器伺服使能控制开关信号。
OUT3.4.5 绿、黄、红灯： 是外壳上的警示灯。
OUT6 剪脚器： 剪脚器上的电磁阀信号
OUT7 转台锁： 转台锁定机构上的气缸的电磁阀信号。
OUT8 转台压轮： 转台压轮机构上的气缸的电磁阀信号。
OUT9 转台顺时针： 控制转台顺时针旋转的继电器信号。
OUT10 转台逆时针：控制转台逆时针旋转的继电器信号。
OUT11 剪纸： 剪纸带机构上的电磁阀信号
OUT12 送料： CTA 送料机构上的电磁阀信号
OUT13 铲料： 料站机铲料气缸机构的电磁阀信号。
OUT14 报警器
OUT15 底部光源
OUT16 气源开关：控制整机气源的电磁阀信号
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 28 -
OUT17 底座升降：底座机构的电磁阀信号。
OUT18 轨道升降
OUT19 前段电机
OUT20 中段电机
OUT21 后段电机
注：其他序号按字面理解和剩余序号未设功能仅作备用。

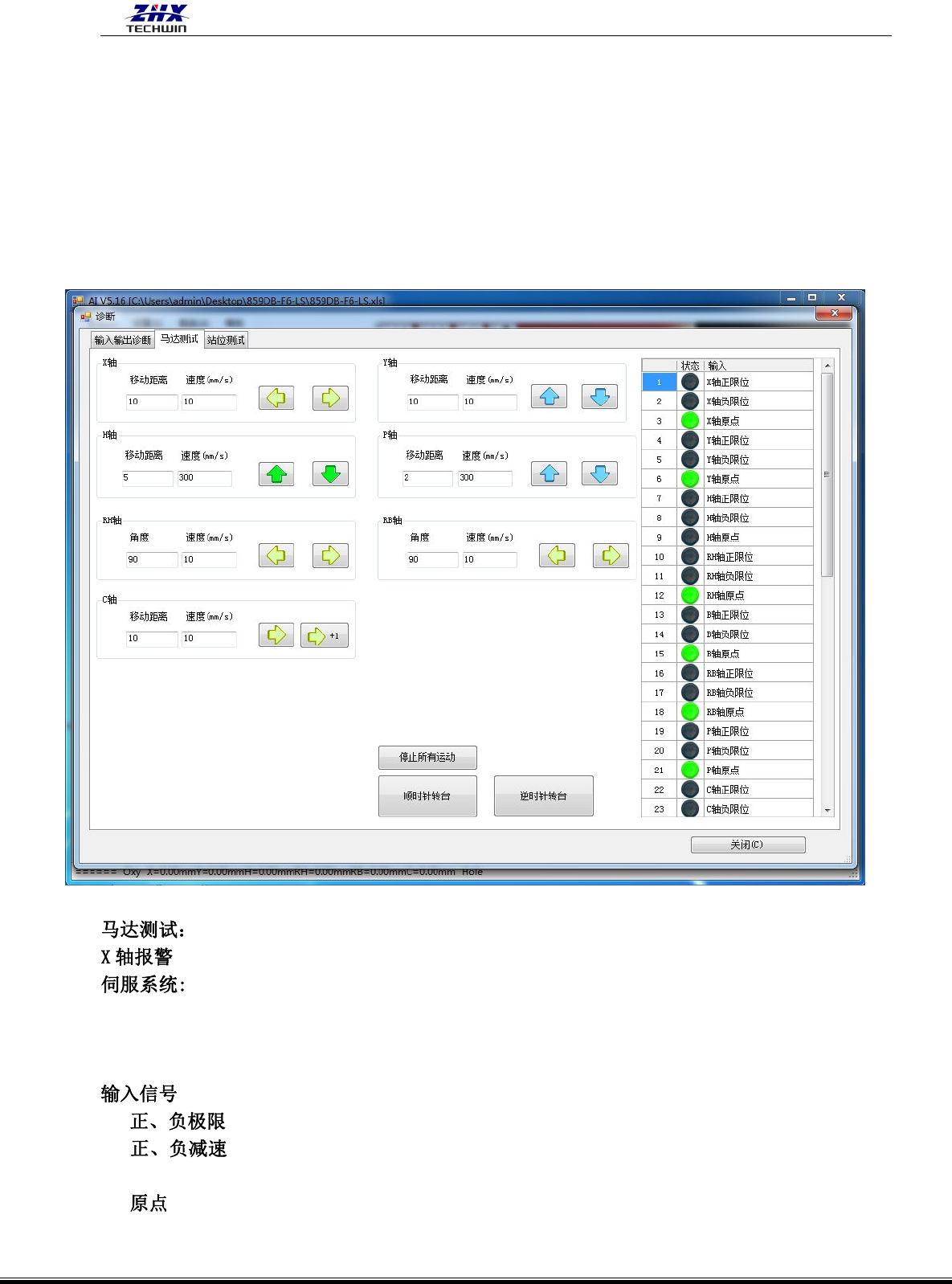

：当伺服驱动器与伺服马达之间断开通讯联系的报警。Y/H/P/RH/RB 和 X 轴原理一样。
（为各伺服轴的专用诊断区）：在各轴所对应的“行程”，“速度”框内输入极限
范围内的数值，每单击方向箭头一次，该轴就会按输入值和选择的方向移动一次，
直到碰到极限被保护。
是指各轴上的光电开关当前输出（输入给电脑）的信号状态。
1） ：分别为各轴的正负方向最大极限位置的光电开关信号的简称。
2） ：用来发出“开始减速”的信号。安装在各轴正、负极限光电开关的前面。检
测板挡住光电开关的发光口时，伺服马达开始慢慢减速，直到碰到极限才会停下来。
3） ：设定的“零点”检测信号。
测试方法：可以用张纸条去放在各光电开关的发光口和接收光口的中间，正常情况下信号状态
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 29 -
会随着纸条的进入和离开而改变。否则可能光电开关损坏或线路异常。
顺时针旋转 按此键一次，转台即会顺时针旋转 90 度。
逆时针旋转 按此键一次，转台即会逆时针旋转 90 度。
返回 按此键，可退出诊断，返回上一级操作系统界面。
点击输出状态的站数就会启动机器上对应的分配头，
输入状态 在所对应的站位拉动检测感应，输入信号会高频与低频间变化。
单步 + 语言 弹出中文，English
中文： 自动插件机操作为全中文
English： 自动插件机操作为全英文
