ZHX-R20C&D(-IN)立式插件机说明书

深圳市中禾旭精密机械有限公司 www.zhxai.com

- 40 -

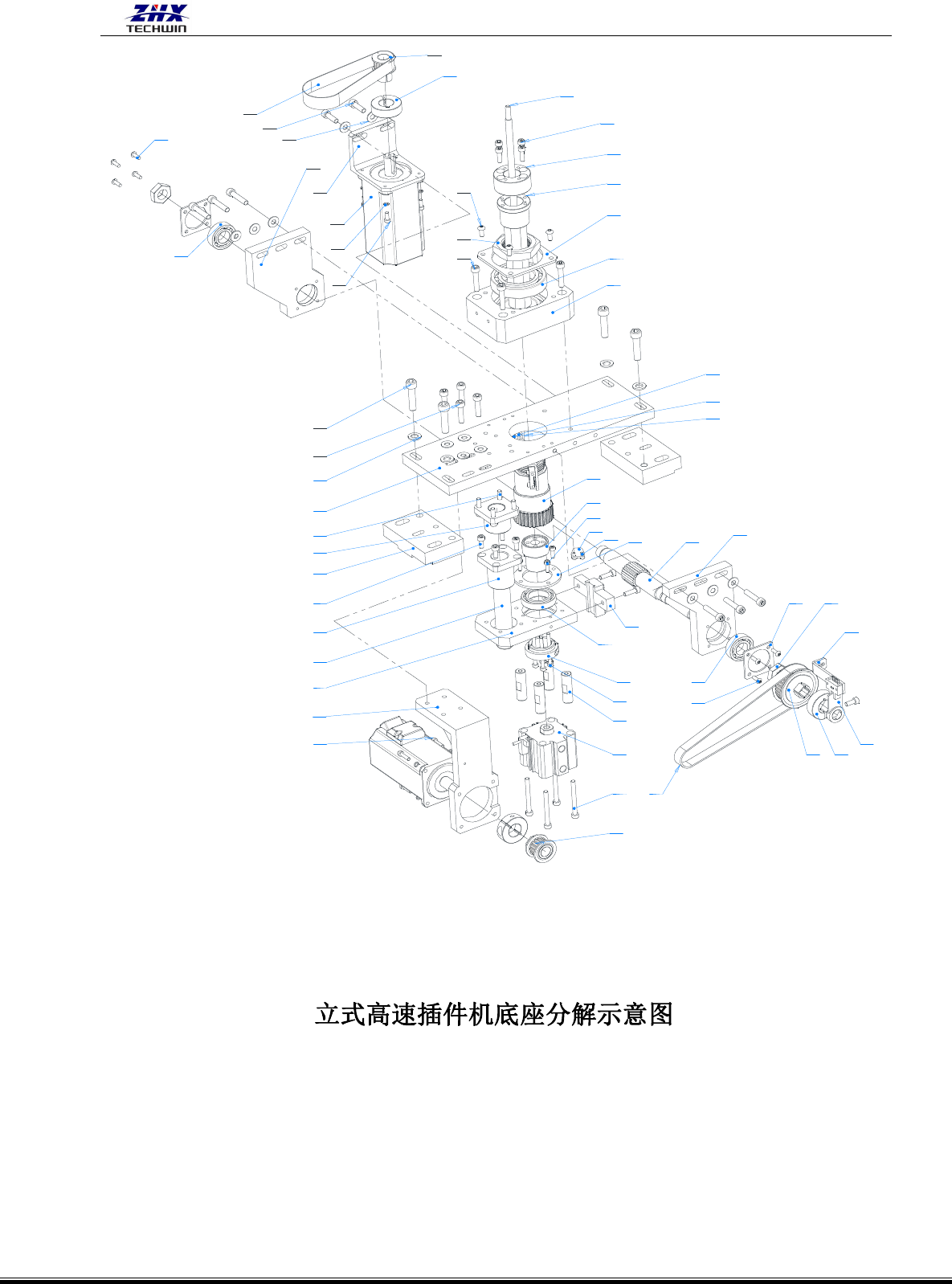

序号名称编号用量备注

1 400W 伺服电机 DZ-03113 1

2 光电开关 DZ-02014 1

3 光电开关固定座 LS1D-06048 1

4 XY 轴马达同步轮抱箍 LWGY-00016 1

5 马达座 LS1D-07020 1

6 感应片 LS1D-07017 1

7 转角同步轮 LS1D-07018 1

8 转角度同步带 WJ-122106 1

9 垫块 LS1D-07014 1

10 底座底板 LS1D-07012 1

11 轴承座 LS1D-07003 1

12 轴承 WJ-12135 2

13 轴承盖 LS1D-07004 1

14 螺母 36*2 LS1D-07008 1

15 底座主杆 LS1D-07001 1

16 转接块 LS1D-07013 1

17 剪脚头 LS1D-07015 1

18 主杆同步轮 LS1D-07002 1

19 导杆固定座 2 LS1D-07011 1

20 可调气接 QD-10514 2

21 磁性开关 DZ-02207 1

22 轴承盖 LS1D-07009 1

23 导杆 LS1D-07005 1

24 升降气缸 QD-10214 1

25 连接轴 LS1D-07006 1

26 轴承 2 WJ-12117 1

27 轴承座 2 LS1D-07010 1

28 方轴承 WJ-12309 1

29 底座抱箍 LS1D-07007 1

30 机米 M5 4

31 支撑柱 LS1D-07019 1

ZHX-R20C&D(-IN)立式插件机说明书

深圳市中禾旭精密机械有限公司 www.zhxai.com

- 41 -

32 顶杆 LS1D-07016 1

33 螺母 M8 1

34 剪脚气缸 QD-10207 1

35 磁性开关 DZ-02207 1

36 弯型气接 QD-10115 2

1）拆除底座。

松开(42)垫块上的四个螺丝，拔掉(51、36)400W 伺服马达线和光电开关线感应器的线，松开(33)

气缸的气管后，可以把整个底座拿下来。

2）底座本体保养。

(1).先左右旋转(4)底座主杆，检查(4)底座主杆是否磨损顺畅，如果磨损严重就需要更换，再

检查(30)底座报箍的螺丝有没松动，是否与(38)轴承座有摩擦，再把(33)气缸拿出来，拆开气

缸，检查气缸的活塞，胶圈是否磨损，磨损更换，气缸保养详情请参照第二章保养与调整第二

条气动。

(2).松开(33)气缸的 4 颗螺丝，取出(1)顶杆，，检查(1)顶杆头是否磨损严重，如果磨损严重

就需要更换，在工作时会经常产生摩擦的地方均匀涂上本公司配备的雪油。

(3).定期保养(33)气缸，具体保养方法请参照第五章的气动保养。

3）底座的安装。

把保养好的底座按照刚才拆除的反顺序把它安装到机器上。注意：要装上剪脚头给底座对

中。最后锁紧螺丝即可。

ZHX-R20C&D(-IN)立式插件机说明书

深圳市中禾旭精密机械有限公司 www.zhxai.com

- 42 -
