ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 46 -
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 47 -

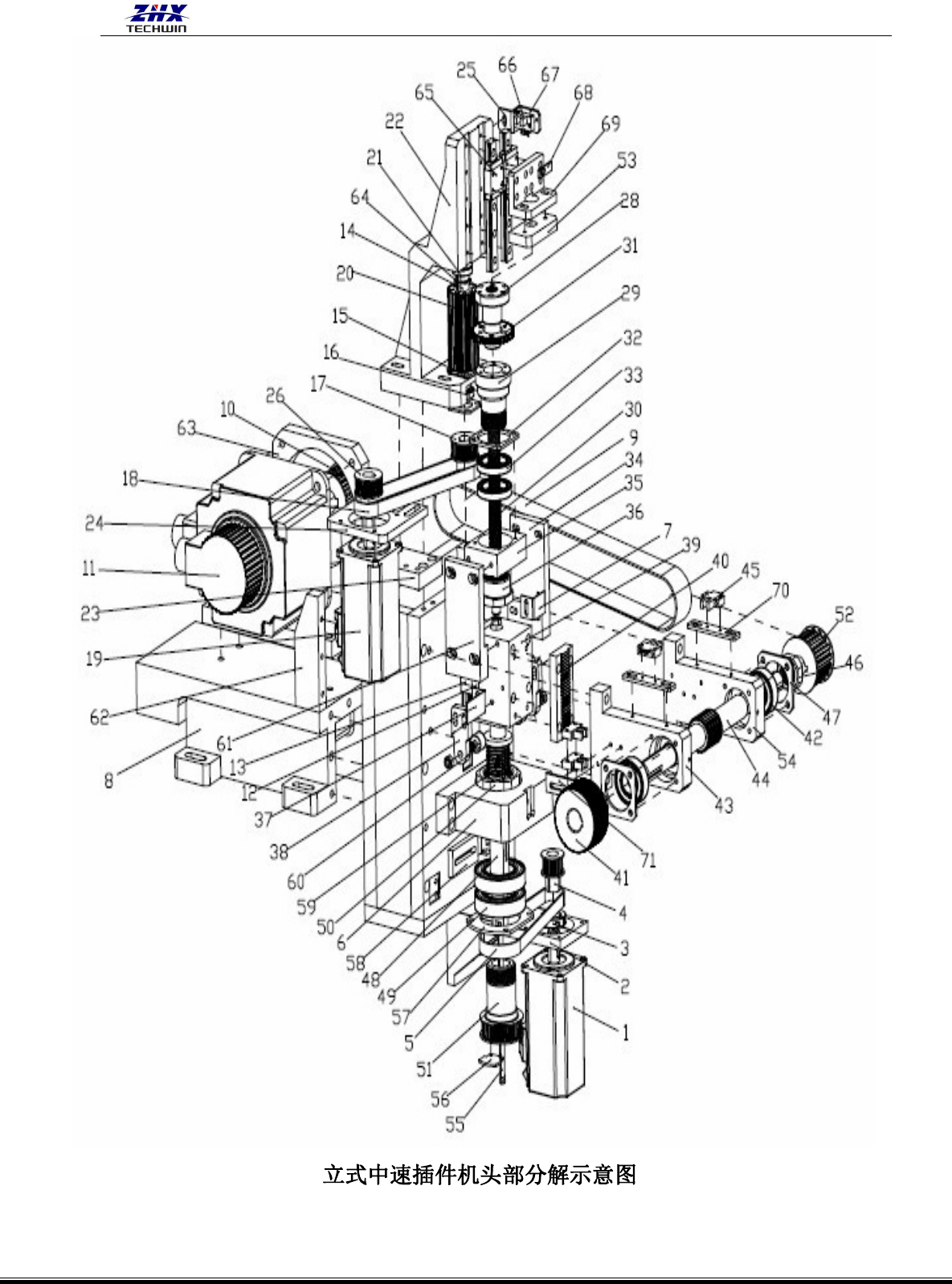

序号 名 称 编 号 数量 备注
1 伺服马达 400W DZ-03002 1
2 头部转角马达座 LS1D-06026 1
3 同步轮抱箍 LS1D-07016 1
4 转角同步轮 LWGY-00018 1
5 转角度同步带 154*L*13 WJ-12203 1
6 头部轴承座 LS1D-06014 1
7 负极限感应片 LS1D-06041 1
8 头部支架 LS1D-06032 1
9 1500W 马达同步带 WJ-12201 1
10 1500W 马达同步轮 LS1D-06011 1
11 1500W 伺服马达 DZ-03003 1
12 滑块板 LS1D-06003 1
13 直线导轨 WJ-12304 1
15 轴承盖 LS1D-06036 1
16 进口轴承 NSK6901ZZ WJ-12112 1
17 P 轴转动轴端带轮 LS1D-06039 1
18 P 轴同步带 150*13 WJ-12202 1
19 伺服马达 400W DZ-03002 1
20 P 轴传动主齿轮 LS1D-06038 1
21 进口轴承 NSK6901ZZ WJ-12112 1
22 固定座 LS1D-06045 1
23 垫块 LS1D-06050 1
24 马达座 LS1D-06030 1
25 光电开关固定块 LS1D-06048 1
26 压料马达端带轮 LS1D-06040 1
28 13X170 压料+螺帽 LS1D-06053 1
29 推料轮 LS1D-06027 1
30 压料丝杆+螺帽 LS1D-06053 1
31 P 轴传动齿轮 LS1D-06037 1
32 轴承盖子 3 LS1D-06029 1
33 进口轴承 NSK 6806ZZ WJ-12115 1
34 压料连接板 1 LS1D-06007 1
35 齿轮座 2 LS1D-06016 1
36 螺母 M30*1.5 LS1D-06028 1
37 正极限感应片 LS1D-06044 1
38 CR10-1 座子 LS1D-06019 1
39 头部连接块 LS1D-06012 1
40 H 轴齿条 1 LS1D-06006 1
41 手柄 LS1D-06042 1
42 进口轴承 NSK6004ZZ WJ-12116 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 48 -
43 H 轴承座 2 LS1D-06018 1
44 H 转动齿轮轴 LS1D-06005 1
45 光电开关 DZ-02014 1
46 M20*1.5 螺母 LS1D-06043 1
47 轴承盖子 2 LS1D-06002 1
48 插件头主杆 LS1D-06004 1
49 进口轴承 NSK WJ-12113 1
50 M35 螺母 LS1D-06013 1
51 转角度同步轮 LS1D-06009 1
52 齿轮轴同步轮 LS1D-06010 1
53 固定块 LS1D-06047 1
54 H 轴承座 1 LS1D-06017 1
55 推杆 LS1D-06034 1
56 头部转角检测片 LS1D-11002 1
57 轴承盖 1 LS1D-06001 1
58 头部转角检测固定座 3 LS1D-11005 1
59 主杆弹簧 LS1D-06056 1
60 轴承 CR10-1 WJ-12109 1
61 压料连接板 2 LS1D-06008 1
62 加强块 LS1D-06031 1
63 H 轴马达座 LS1D-06033 1
64 ∅15 外卡簧 WJ-11310 1
65 小滑块 WJ-12303 1
66 光电开关 DZ-02015 1
67 光电开关固定块 LS1D-06048 1
68 感应片 LS1D-06049 1
69 连接块 LS1D-06046 1
70 光电开关固定座 LS1D-06052 1
71 尾部光电检测座 LS1D-11004 1
1) 头部关键部分的拆除。先松开(71)(72)H 轴承上的四个螺丝，把(71)(72)H 轴承座拿下来，
把插件头整体拆开，把(71)固定块顺着滑杆向上取出头部关键部分。在拿下来的过程中要小心。
2) 头部关键部分的保养。
(1).先给齿轮轴、齿条、P 轴传动齿轮、P 轴传动主动齿轮和滑块里的玻珠，滑杆均匀涂上一层
美孚高级润滑脂，减少它们之间的磨损。
(2).手握住丝杆固定座往上拉（确定插件头已经被拆除），把压料丝杆拉出来，用不含纤维的
干净的布擦干净，再均匀涂上本公司配备的雪油（不必涂太多）。
(3).手握旋转固定座，把插件头主杆拉出来，用不含纤维的干净的布擦干净，再均匀涂上本公
司配备的雪油（不必涂太多）
