ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 49 -
(4).松开 CR10-1 座子上的螺丝，把轴承 R10 拿出来，用不含纤维的干净的布擦干净，再均匀涂
上本公司配备的雪油。
(5).检查插件头主杆有没磨损，磨损更换。

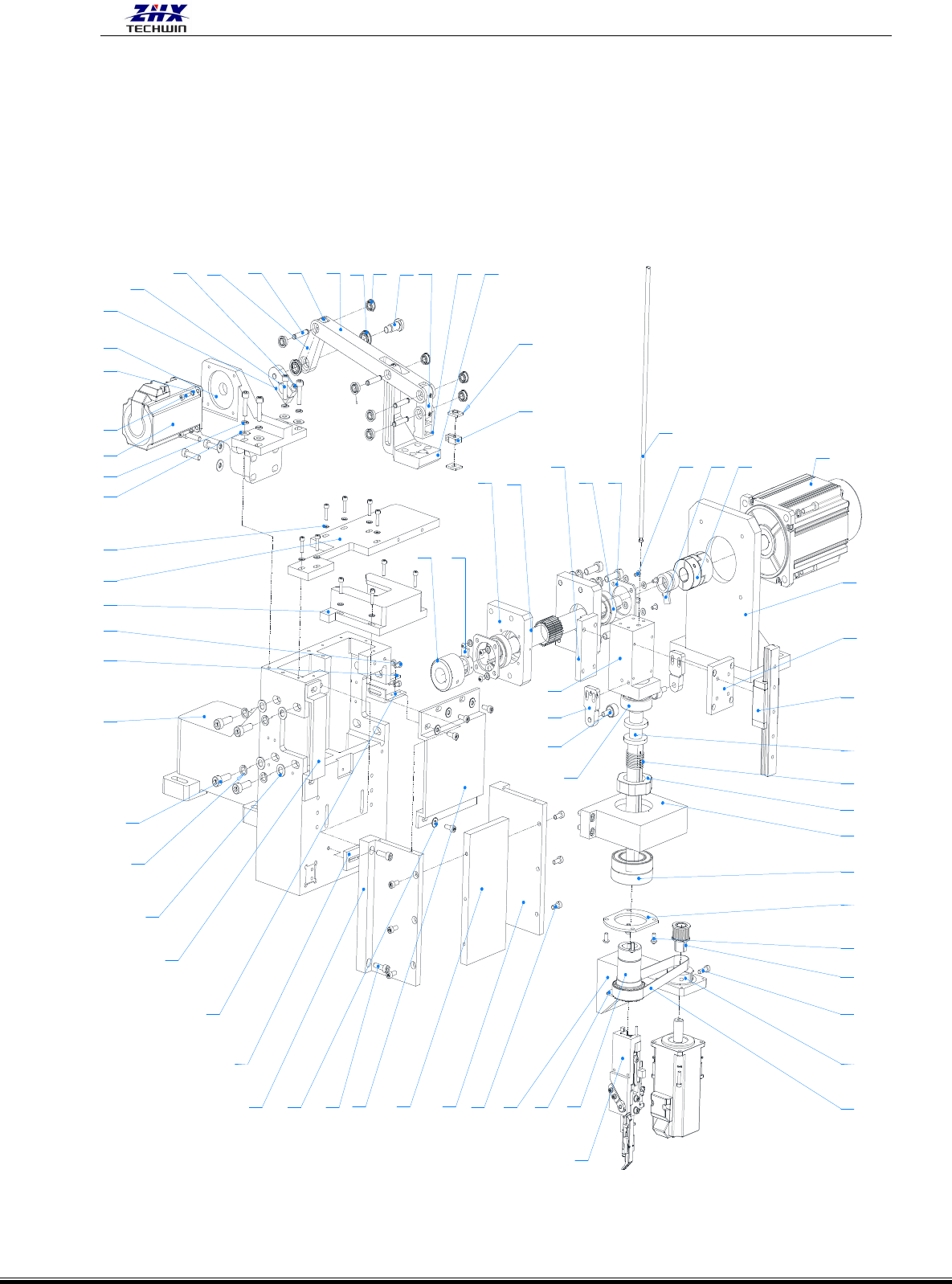

3）头部关键部分的安装。
把保好的头部关键部分按照刚才拆除的反顺序把它安装到机器上，检查螺丝有没有松动。
36
37
35
38
33
39 40 41
43
42
49 50
51
55
5453
48
56
70
71
73
57
58
72
61
62
59
63
64
66
67
68
3
69
1
28
6
10
11
9
7 5
16
15
14
12
17
18
44 45
46
20
47
21
23
25
28
29
30
31
32
4
24
22
26
52
65
27
34
19
13
60
74
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 50 -
序号 名称 编号 用量 备注
1 转角度同步轮 LS1D-06009 1
2 头部转角检测片 LS1D-11002 1
3 头部转角马达座 LS1D-06026 1
4 M5x12 黑色杯头 WJ-10117 10
5 头部铝板 1 L2015-06043 1
6 头部铝板 3 L2015-06045 1
7 联轴器大外罩 2 L2015-06057 1
8 M6x20 白色杯头 WJ-10224 8
9 M5 平垫片 WJ-11111 4
10 头部铝板 2 L2015-06044 1
11 头部转角检测固定角 LS1D-11005 1
12 极限感应器固定片 2 L2015-06051 1
13 联轴器大外罩 1 L2015-06058 1
14 垫片 M8 WJ-11115 8
15 M8 弹簧垫 WJ-11105 8
16 M8x25 黑色杯头 WJ-10135 8
17 头部支架 L2015-06040 1
18 极限感应器固定片 L2015-06050 1
19 M4x10 黑色杯头 WJ-10108 4
20 头部挡板 1 L2015-06060 1
21 头部挡板 2 L2015-06059 1
22 M4 平垫 WJ-11121 20
23 M6 平垫 WJ-11113 8
24 M6 弹簧垫 WJ-11104 12
25 伺服马达 400W DZ-03002 2
26 M4x16 黑色杯头 WJ-10110 18
27 M4 弹垫 WJ-11102 8
28 马达固定座 L2015-06041 1
29 连杆 4 L2015-06017 1
30 M6x25 白色杯头 WJ-10225 12
31 M5x20 黑色杯头 WJ-10119 1
32 连杆 3 L2015-06016 1
33 销轴 L2015-06019 4
34 M5x8 机米 WJ-11410 4
35 连杆 1 L2015-06012 1
36 轴承 WJ-12143 2
37 轴承 WJ-121130 8
38 螺丝 L2015-06061 1
39 连杆 2 L2015-06015 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 51 -
40 压料接头 L2015-06013 1
41 头部连接块 1 L2015-06047 1
42 压料杆缓冲片 L2015-06030 2
43 抱箍 L2015-06032 1
44 头部手柄 LS1D-06042 1
45 头部检测头 LS1D-11001 1
46 H 轴承座 L2015-06042 2
47 H 转动齿轮轴 LS1D-06005 1
48 H 轴齿条 1 LS1D-06006 1
49 轴承 WJ-12116 2
50 轴承盖 2 LS1D-06002 2
51 推杆 L2015-06048 1
52 M4X8 白色圆头 WJ-10431 10
53 头部检测头 L2015-06056 2
54 联轴器 WJ-12412 1
55 2000W 伺服电机 DZ-03085 1
56 H 轴马达座 L2015-06046 1
57 头部连接块 3 L2015-06055 1
58 直线导轨 WJ-12304 1
59 插件头主杆 LS1D-06004 1
60 主杆弹簧 LS1D-06056 1
61 M35 螺母 LS1D-06013 1
62 头部轴承座 L2015-06054 1
63 轴承 WJ-12113 2
64 轴承盖子 1 LS1D-06001 1
65 M5X16 白色圆头 WJ-10409 4
66 转角同步轮 LS1D-06015 1
67 白色杯头 M5x16 WJ-10216 1
68 XY 轴马达同步轮抱箍 LWGY-00016 1
69 同步带 WJ-12202 1
70 头部连接块 2 L2015-06049 1
71 CR10 座子 LS1D-06019 2
72 轴承 WJ-12109 2
73 轴承 WJ-121121 1
74 插件头 1
