ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 52 -

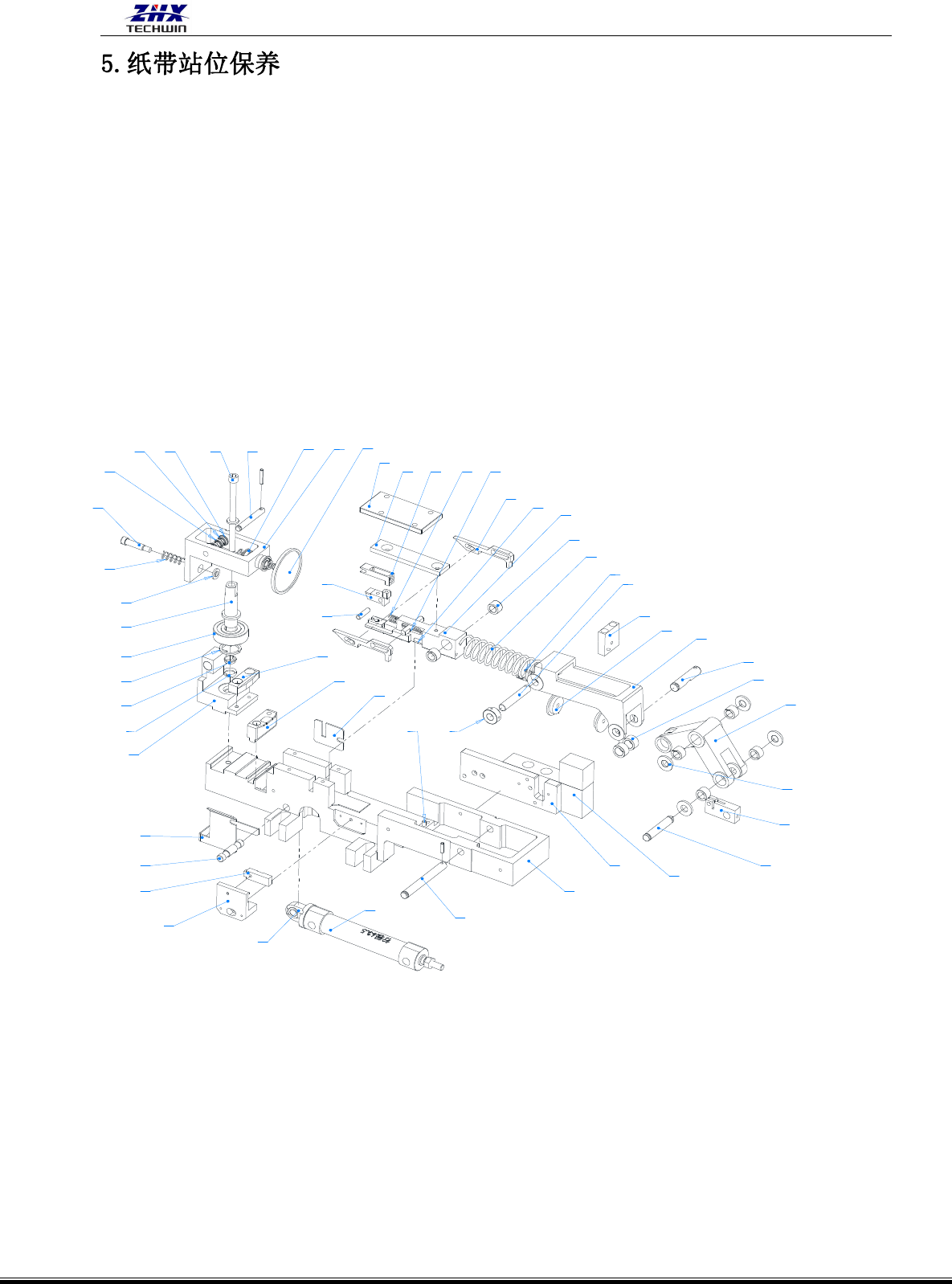

1)纸带站位拆除
松开 1 纸带本体左边两颗 M6 螺丝和右边两颗 M6 螺丝,再把链条找到链条扣移到剪纸本体这个地
方拆除链条。纸带站位既可拆除。
2)纸带站位的保养
松开 26 刀具盖板上四颗螺丝，把 33 滑动切刀座拿起来，拆开 27 压板，把 55 纸带活动切刀，
28 弹性推块，31 压纸刀片，54 销，29 推块弹簧，30 推块弹簧座，全部拿出来清洗干净。清洗
过程中检查下有没有磨损的配件，有磨损的配件要及时更换。再打上雪油安装回去即可。
3)纸带站位的安装
把保养好的纸带站位按照刚才拆除的反顺序把它装到机器上，注意纸带站位的纸带活动切刀对
准料夹中心。链条要跟纸带站位垂直。最后固定好四颗 M6 螺丝。
2221
24
54
31
27
55
2928
33
30
26
32
34
38
35
36
40
41
37
49
39
43
42
44
47
45
48 46
1
50
2
3
4
5
6
7
8
51
52
9
53
10
11
12
13
14
25
15
16
17
23
19
18
20
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 53 -
序号 名称 编号 数量 备注
1 剪纸本体 LS2D-09101 1
2 连杆轴 3 LS2D-09129 1
3 气缸 QD-10283 1
4 气缸固定座 LS2D-09135 1
5 金属感应器座 LS2D-09141 1
6 金属感应器 DZ-08012 1
7 气缸摆动销 LS2D-09133 1
8 挡片 LS2D-09142 1
9 导向块固定座 LS2D-09106 1
10 开口钢圈 LS1D-02031 1
11 锁紧圈 LS1D-02002 1
12 轴承下垫片 LS2D-09117 1
13 轴承 WJ-121155 1
14 偏心调整轴 LS2D-09116 1
15 垫片 M6 垫片 1
16 压料轮弹簧 LS2D-09115 1
17 压轮调节螺丝 LS2D-09114 1
18 轴承 WJ-121159 2
19 轴承 WJ-121158 2
20 绝缘垫片 WJ-11146 1
21 锁紧螺栓 LS2D-09118 1
22 压轮座轴 LS2D-09113 1
23 轴承 WJ-121160 2
24 压轮座 LS2D-09112 1
25 链夹压轮 LS2D-09121 1
26 刀具盖板 LS2D-09109 1
27 压板 LS2D-09108 1
28
弹性推块 LS2D-09213 1 2.5/5.0 跨距
弹性推块 LS2D-09107 1 7.5/10.0 跨距
29 推块弹簧 LS2D-09111 1
30 推块弹簧座 LS2D-09110 1
31 压纸刀片 LS2D-09212 2
32 1-8 销 LS2D-09214 2
33 滑动切刀座 LS2D-09102 1
34 滚针轴承 WJ-121156 7
35 连杆复位弹簧 LS2D-09125 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 54 -
36 压缩弹簧 LS2D-09216 2
37 连杆轴 1 LS2D-09127 1
38 弹簧垫块 LS2D-09139 1
39 复位弹簧垫圈 LS2D-09126 2
40 连接块 LS2D-09124 1
41 连杆轴 2 LS2D-09128 1
42 滚针轴承 WJ-121157 2
43 摆臂 LS2D-09123 1
44 轴向垫圈 LS2D-09132 8
45 气缸连接头 LS2D-09136 1
46 连杆轴 4 LS2D-09130 1
47 电磁阀 QD-10304 1
48 电磁阀安装座 LS2D-09144 1
49 轴 1 固定环 LS2D-09131 1
50 Φ4 定位销 LS2D-09138 1
51 挡片 2 LS2D-09143 1
52
纸带固定切刀 LS2D-09211 1 2.5/5.0 跨距
纸带固定切刀 LS2D-09104 1 7.5/10.0 跨距
53 链条导向块 LS2D-09105 1
54 3-16 销 LS2D-09215 1
55
纸带活动切刀 LS2D-09210 1 2.5/5.0 跨距
纸带活动切刀 LS2D-09103 1 7.5/10.0 跨距
