ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 54 -
36 压缩弹簧 LS2D-09216 2
37 连杆轴 1 LS2D-09127 1
38 弹簧垫块 LS2D-09139 1
39 复位弹簧垫圈 LS2D-09126 2
40 连接块 LS2D-09124 1
41 连杆轴 2 LS2D-09128 1
42 滚针轴承 WJ-121157 2
43 摆臂 LS2D-09123 1
44 轴向垫圈 LS2D-09132 8
45 气缸连接头 LS2D-09136 1
46 连杆轴 4 LS2D-09130 1
47 电磁阀 QD-10304 1
48 电磁阀安装座 LS2D-09144 1
49 轴 1 固定环 LS2D-09131 1
50 Φ4 定位销 LS2D-09138 1
51 挡片 2 LS2D-09143 1
52
纸带固定切刀 LS2D-09211 1 2.5/5.0 跨距
纸带固定切刀 LS2D-09104 1 7.5/10.0 跨距
53 链条导向块 LS2D-09105 1
54 3-16 销 LS2D-09215 1
55
纸带活动切刀 LS2D-09210 1 2.5/5.0 跨距
纸带活动切刀 LS2D-09103 1 7.5/10.0 跨距
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 55 -

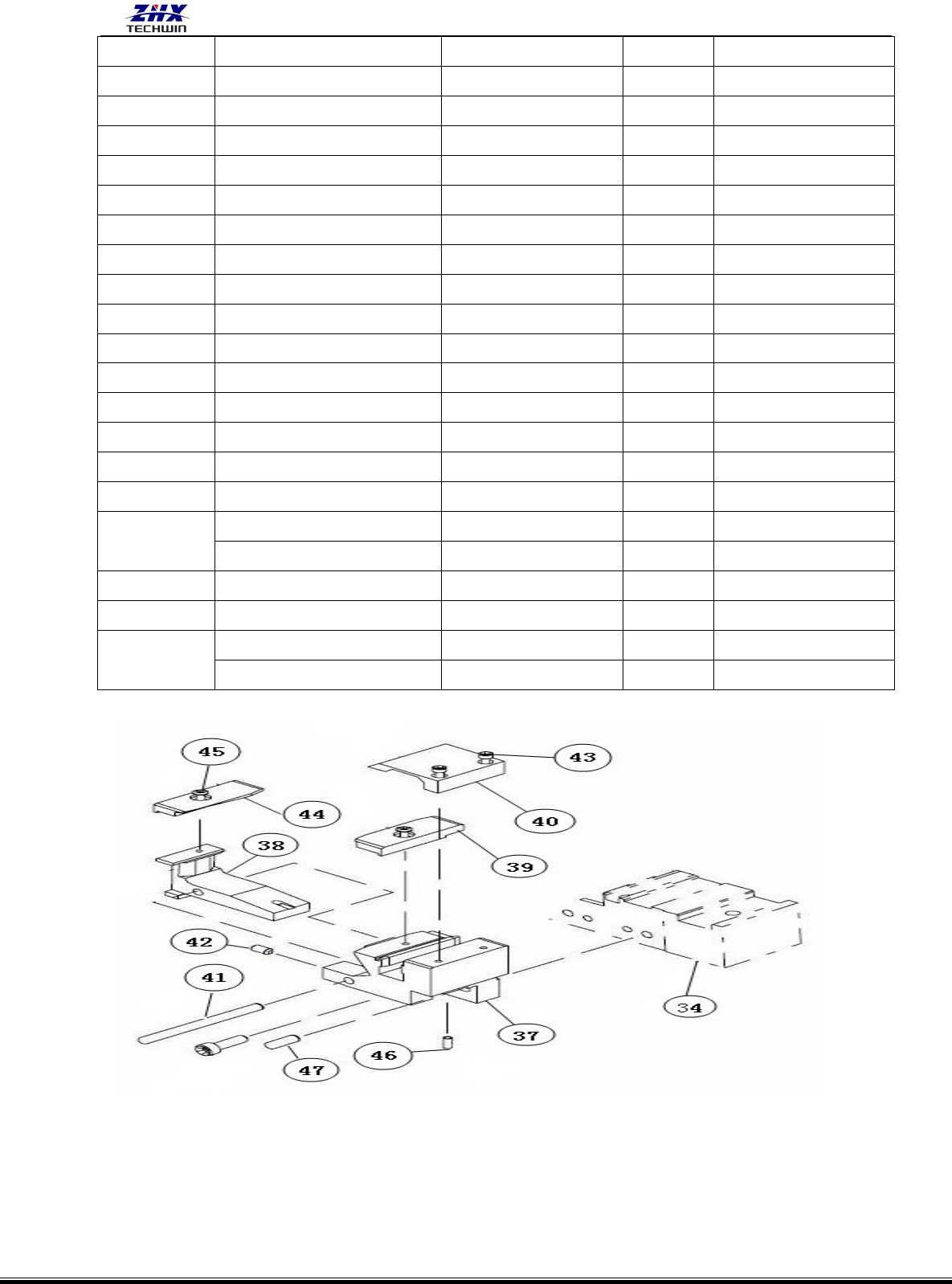

序号 名称 编号 用量 备注
37 压纸本体 LS10-13023 1
38 活动块 LS10-13018 1
39 右压块 LS10-13016 1
40 压盖 LS10-13013 1
41 销 LS10-13019 1
42 英制基米 LS10-13020 1
43 英制杯头螺丝 LS10-13014 2
44 左压块 LS10-13017 1
45 英制半圆头螺丝 LS10-13015 2
46 弹簧 LS10-13027 2
47 销 LS10-13025 2
1

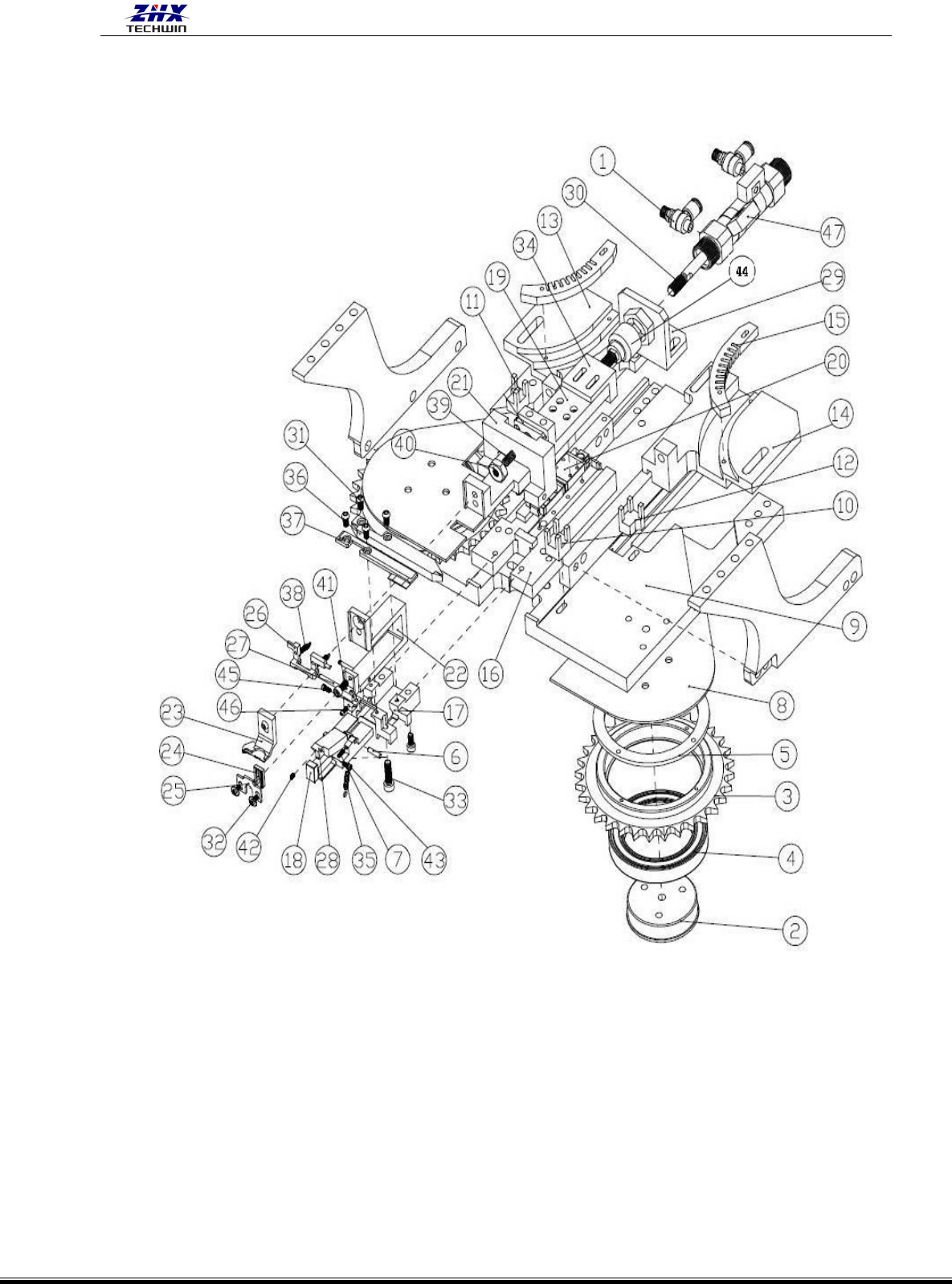

）送料部分的保养。
(
1
) 松开
○
15 链条护条上的螺丝，把护条拆下来用布擦干净，再涂上本公司配机的雪油即可。
（
2
）检查
○
28
送料挡片有没磨损，有磨损则更换。
（
3
) 定期保养
○
30
气缸，具体保养方法请参照第五章的气动保养。
2
) 送料部分的安装。
把保养好的送料部分按照刚才拆除的反顺序把它们安装到机器上，敲进定位销，拧紧螺丝。
