ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 56 -
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 55 -
序号 名称 编号 用量 备注
37 压纸本体 LS10-13023 1
38 活动块 LS10-13018 1
39 右压块 LS10-13016 1
40 压盖 LS10-13013 1
41 销 LS10-13019 1
42 英制基米 LS10-13020 1
43 英制杯头螺丝 LS10-13014 2
44 左压块 LS10-13017 1
45 英制半圆头螺丝 LS10-13015 2
46 弹簧 LS10-13027 2
47 销 LS10-13025 2
1
）送料部分的保养。
(
1
) 松开
○
15 链条护条上的螺丝，把护条拆下来用布擦干净，再涂上本公司配机的雪油即可。
（
2
）检查
○
28
送料挡片有没磨损，有磨损则更换。
（
3
) 定期保养
○
30
气缸，具体保养方法请参照第五章的气动保养。
2
) 送料部分的安装。
把保养好的送料部分按照刚才拆除的反顺序把它们安装到机器上，敲进定位销，拧紧螺丝。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 56 -
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 57 -

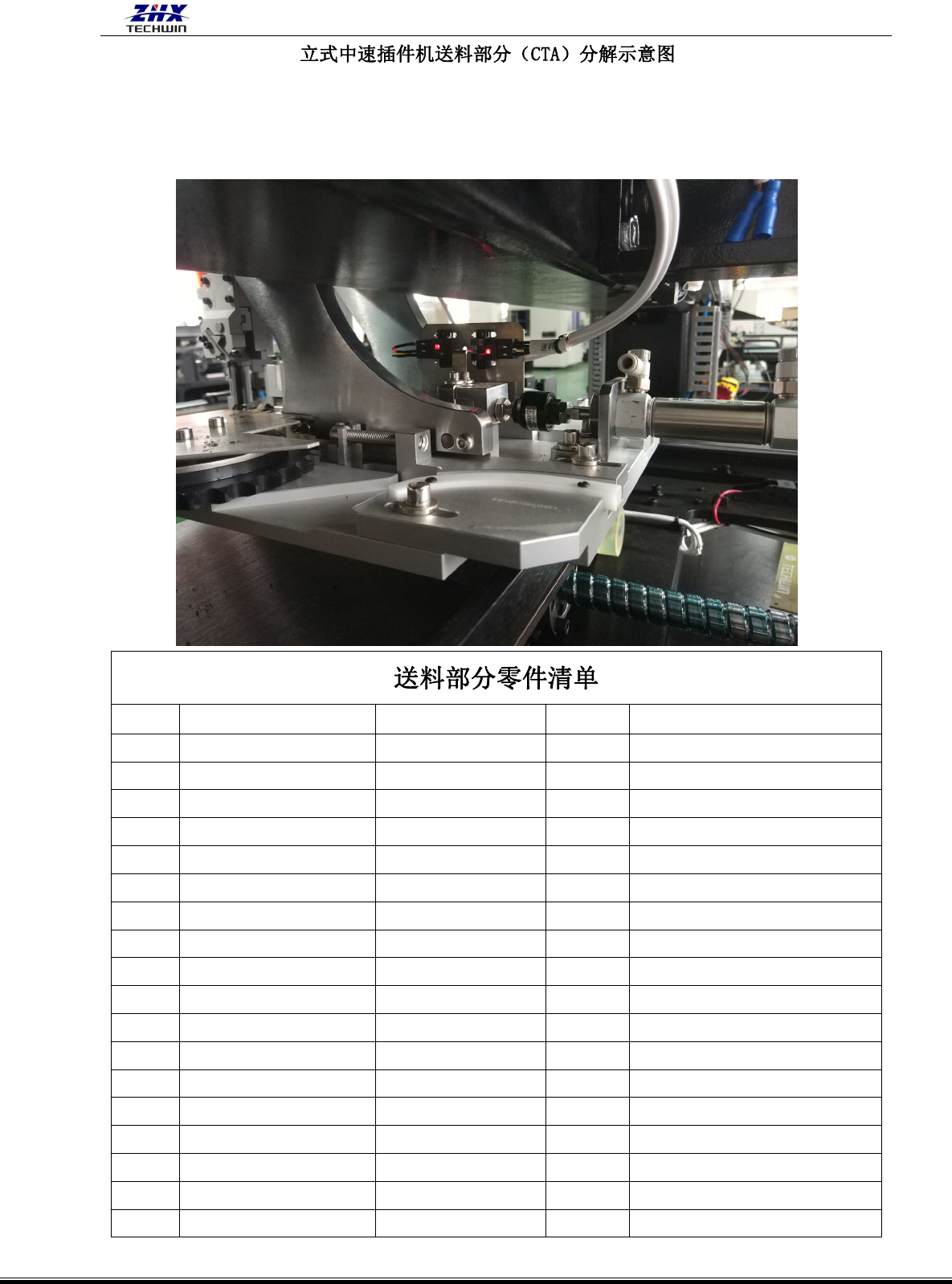

感应器安装位置如下图所示：
序号 名称 编号 用量 备注
1 调节阀 QD-10514 2
2
滑轮本体 LS1D-04001 1
3
链轮 1 LS1D-04002 2
4 进口轴承 NSK WJ-12133 1
5
轴承盖 LS1D-04024 1
6 卡料座销 1/8*13 2
7 基米 M3*6 WJ-11403 1
8
链轮护片 LS1D-04015 2
9
链轮盘 LS1D-04007 2
10
螺丝定位座 LS1D-04011 1
11
螺丝定位左座 LS1D-04010 1
12
螺丝定位右座 LS1D-04009 1
13
链轮张力左块 LS1D-04012 1
14
链轮张力右块 LS1D-04013 1
15
链条护条 LS1D-04014 2
16
送料滑块座 LS1D-04003 1
17
送料器铁块 LS1D-04006 1
18
卡料座子 LS1D-04005 1
