ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 59 -
(2). 检查(19)送料挡片有没磨损，有磨损则更换。
2
) 送料部分的安装。
把保养好的送料部分按照拆除的反顺序把它们安装到机器上，敲进定位销，拧紧螺丝。

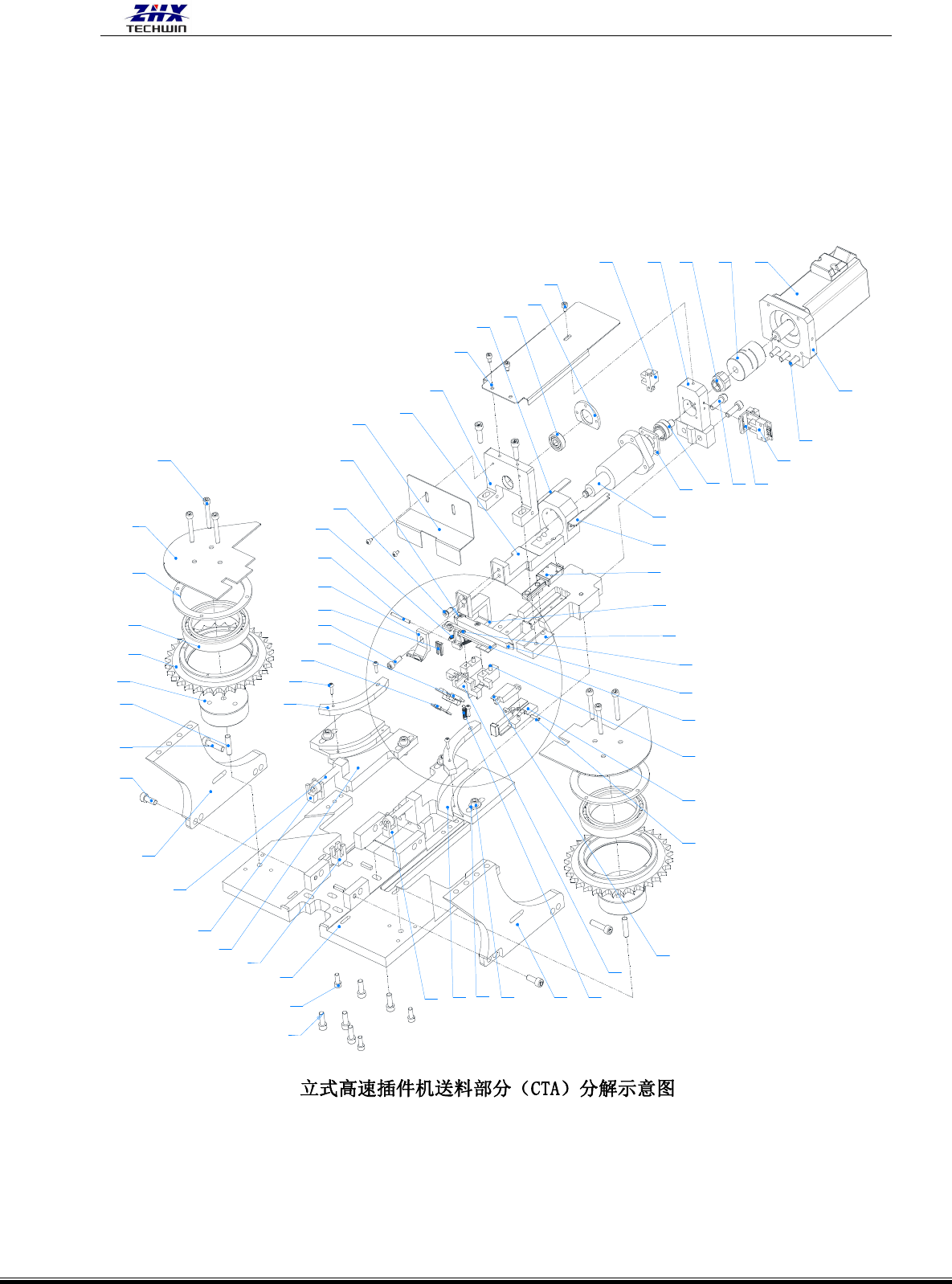

55
56
57
59
9
58
8
60
7
6
61 62
5
63
4
3
2
64
1
22
17
24
25
28
27
29
26
32
23
31
19
30
43
33
21
44
20
16
41
4235
45
18
46
15
47
49
11
48
14
13
51
50
40
12
52
10
53
54
39
38
36
37
34
23
2
23
III
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 60 -
序号
名称 编号 用量 备注
1 电机安装板 L2015-04052 1
2 M6x30 黑色杯头 WJ-10128 5
3 光电开关 DZ-02014 1
4 感应器座 L2015-04048 1
5 M6x20 白色杯头 WJ-10224 4
6 61900 轴承 WJ-12152 2
7 轴承盖 LS2D-04021 1
8 送料滚珠丝杆（TBI 16-32) L2015-04057 1
9 感应片 L2015-04050 1
10 线性滑轨-滑块 L2015-04053 1
11 轴承盖 LS1D-04021 1
12 送料滑块座 L2015-04041 1
13 圆头英制螺丝 LS1D-04026 3
14 链条护块 1 LS1D-04022 1
15 链条护块 2 LS1D-04023 1
16 M4x16 黑色杯头 WJ-10110 2
17 卡料座子 LS1D-04005 1
18 卡料座子销 LS1D-04037 1
19 送料档片 LS1D-04029 1
20 送料器铁块 LS1D-04006 1
21 CAT 拉伸弹簧 2 LS1D-04039 1
22 头部右铁板 L2015-04054 1
23 M6x30 黑色杯头 WJ-10128 11
24 M6 平垫 WJ-11113 4
25 链轮张力右块 LS1D-04013 1
26 螺丝定位左座 LS1D-04010 1
27 M5x12 黑色杯头 WJ-10117 3
28 链轮盘 L2015-04040 1
29 螺丝定位座 LS1D-04011 1
30 链轮张力左块 LS1D-04012 1
31 螺丝定位右座 LS1D-04009 1
32 M8X50 黑色杯头 WJ-10139 2
33 头部左铁板 L2015-04055 1
34 头部铝板销 LS1D-04035 2
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 61 -
35 滑轮本体 LS1D-04001 2
36 链轮 1 LS1D-04002 2
37 轴承 61912 WJ-12133 2
38 轴承盖 LS1D-04024 2
39 链条护片 LS1D-04015 2
40 M5x30 黑色杯头 WJ-10121 6
41 链条护条 LS1D-04014 2
42 M3X12 黑色圆头 WJ-10302 4
43
夹料片 LS1D-04031 1 2.5/5.0 跨距
7.5 夹料片 LS75-02019 1
2.5/5.0/7.5/1.0 跨
距
3.5 夹料片 LS35-15004 1 2.5-3.5（内弯/外弯）
44 弹簧夹料器 LS1D-04030 1
45 白色杯头 M5x16 WJ-10216 1
送料槽片（深槽） LS1D-04033 1
7.5 送料槽片 LS75-02018 1
2.5/5.0/7.5/10.0 跨
距
3.5 送料槽片（内弯） LS35-15036 1
2.5-3.5（内弯/外弯）
跨距
3.5 送料槽片 LS35-15044 1 3.5 单跨距
47
弯形三叉推料器 LS1D-04034 1 2.5/5.0 跨距
7.5 弯形三叉推料器 LS75-02017 1
2.5/5.0/7.5/10.0 跨
距
3.5 弯形三叉推料器 LS35-15006 1
2.5-3.5（内弯/外弯）
跨距/3.5 单跨距
48 销 LS75-02037 1
49 CAT 拉伸弹簧 LS1D-04038 2
50 M5x12 黑色平头 WJ-10509 1
51 M3X12 黑色圆头 WJ-10301 2
52 废料挡片 L2015-04047 1
53 送料导杆 L2015-04042 1
54 固定座 L2015-04045 1
55 丝杆保护罩 L2015-04044 1
56 感应片 L2015-04049 1
57 轴承 608 WJ-12180 1
58 轴承盖 L2015-04056 1
59 M4x6 黑色杯头 WJ-10106 3
60 光电开关 EE-SX671 DZ-02015 2
61 固定座 L2015-04046 1
62 螺母 LS2D-04022 1
63 联轴器（双膜片式 8-14） WJ-12411 1
