ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 67 -
11 纸带垫片 LS1D-02011 1
12 送料杆 LS1D-02012 1
13 送料滑块 2 LS1D-02013 1
14 弹簧销 LS1D-02014 1
15 勾料抓顶拼 LS1D-02016 1
16 勾料爪定位拼 LS1D-02017 1
17 站位叉型推片 LS1D-02018 1
18 站位弯型推片 LS1D-02019 1
19 站位感应挡片 LS1D-02024 1
20 气缸连接头 LS1D-02025 1
21 勾料爪顶拼弹簧 LS1D-02039 1
22 站位滑块弹簧 LS1D-02040 1
23 站位叉型推片垫片 LS1D-02043 1
24 推片定位销 LS1D-02045 2
25 站位滑块调节块 LS1D-02053 1
26 套环 LS1D-02068 1
27 勾料爪 LS75-02010 1
28 空心销 5X16 WJ-11510 1
29 机米 M4x8 WJ-11406 1
30 机米 M6x16 WJ-11414 1
31 黑色杯头 M3x10 WJ-10102 1
32 黑色平头 M2.5x5 WJ-10514 2
33 黑色平头 M4x8 WJ-10506 1
34 机米 M3x3 WJ-11401 3
35 机米 M8x30 WJ-11417 1
36 机米 M4x4 WJ-11404 1
37 勾料爪限位块 LS1D-02095 1
38 黑色杯头 M4x16 WJ-10110 2
39 送料齿轮 LS1D-02004 1
40 送料杆 LS1D-02012 1
41 连板 LS1D-02029 1
42 可调棘爪拼 LS1D-02032 1
43 送料齿轮垫块 LS1D-02033 1
44 连接垫块 LS1D-02034 2
45 送料齿轮滑块 LS75-02001 1
46 棘爪 1 LS75-02004 2
47 轴承(FR6ZZ) WJ-12101 2
48 M5 平垫 WJ-11111 1
49 E 型外卡 4 WJ-11302 2
50 M6 垫片（薄） WJ-11147 1
51 扭簧 LS1D-02037 1
52 扭簧 LS1D-02038 1
53 卷料轮垫圈 LS1D-02069 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 68 -
54 挡料主轮 LS1D-02001 1
55 开口钢圈 LS1D-02031 1
56 锁紧圈 LS1D-02002 1
57 压盖 LS1D-02003 1
58 M5 弹簧垫 WJ-11103 2
59 M5x12 白色杯头 WJ-10216 2
60 盖板 LS1D-02027 1
61 站位送料挡板固定销 LS1D-02046 1
62
站位送料挡板 LS1D-02028 1
63 波形垫片 WJ-11110 2
64
站位挡料插销 LS1D-02023 1
65 导料块 LS75-02008 2
66 切刀固定块 LS1D-02020 1
67 纸带切刀 LS1D-02021 2
68
线码 DZ-04129 1
69
环球铜片 LS1D-02022 1
70
感应片 1 LS1D-02041 2
71 感应片 2 LS1D-02042 1
72 M5 平垫 WJ-11111 4
73 M5 弹簧垫 WJ-11103 7
74 M5X12 白色杯头 WJ-10216 6
75
LED 红灯 DZ-06007
1
76
M3X10 黑色杯头 WJ-10102
2
77 站位检测弹簧 LS1D-02055
1
78
M3X8 黑色平头 WJ-10503 2
79 M5X20 白色圆头 WJ-10218 3
80 M4 螺母 WJ-11209 1
81
M4X12 黑色平头 WJ-10507 1
82 送料架 2 LS1D-02028 1
83 送料架 1 LS1D-02027 1
84 送料架 5 LS1D-02051 2
85 送料架 4 LS1D-02050 1
86 送料架 3 LS1D-02049 1
87 M8X25 塞打螺丝 WJ-10739 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 69 -
88 M4X25 黑色杯头 WJ-10112 2
89 M5 垫片（厚） WJ-11112 2
90 M5X16 白色杯头 WJ-10217 2

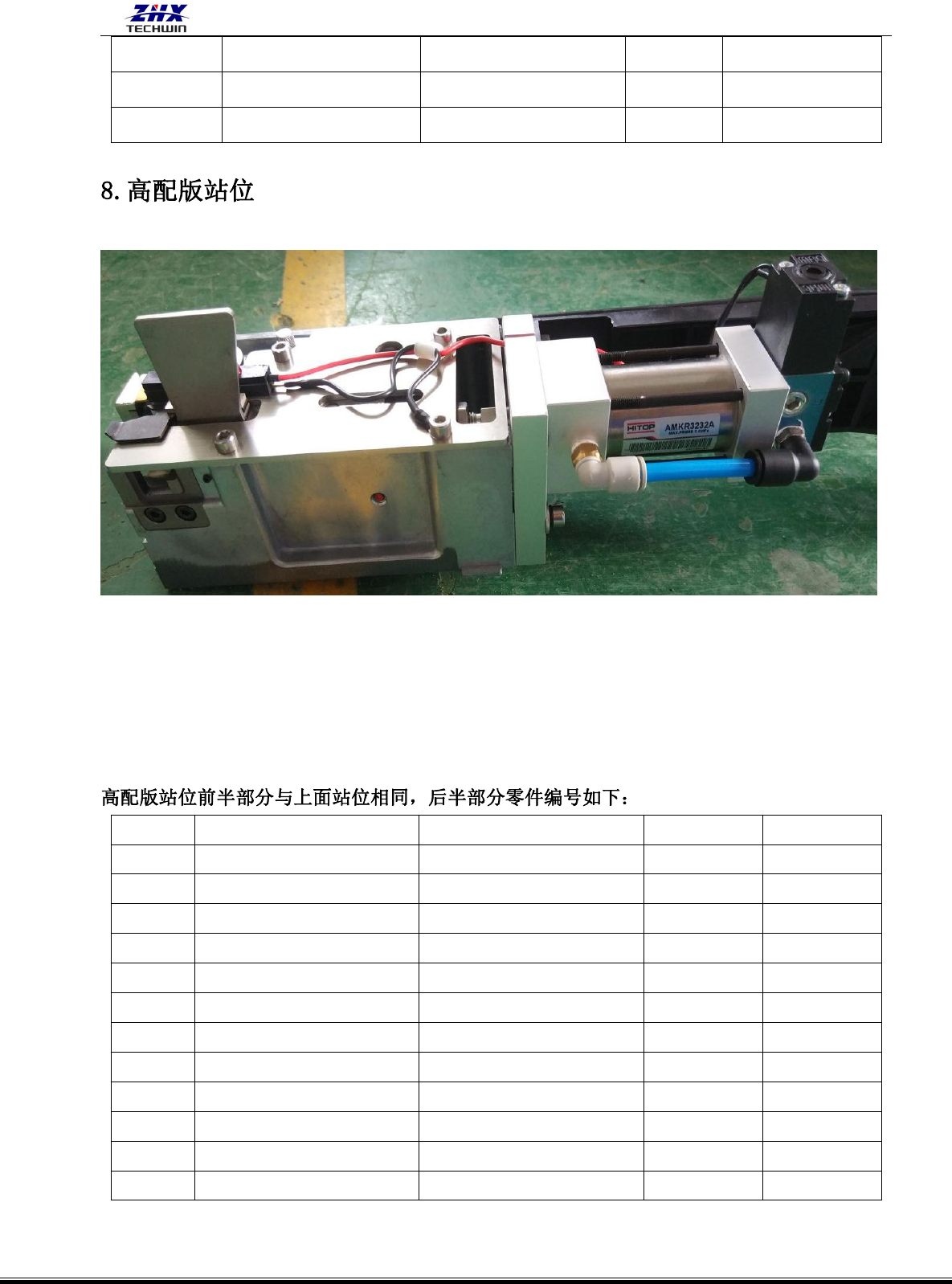

序号 名称 编号 用量 备注
1 气缸固定板 LS1D-02065 1
2 气缸连接头 LS1D-02066 1
3 紧定螺丝 M8X30 LS1D-02067 1
4 气接 QD-101044 1
5 L 型气接头 QD-10147 1
6 站位气缸 QD-10284 1
7 （MAC 交流）电磁阀 QD-10320 1
8 螺母 WJ-11209 1
9 E 型卡簧 WJ-11303 1
10 E 型卡簧 WJ-11306 1
11 外卡簧 WJ-11307 1
12 外卡簧 WJ-11317 1
