ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 71 -
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 70 -

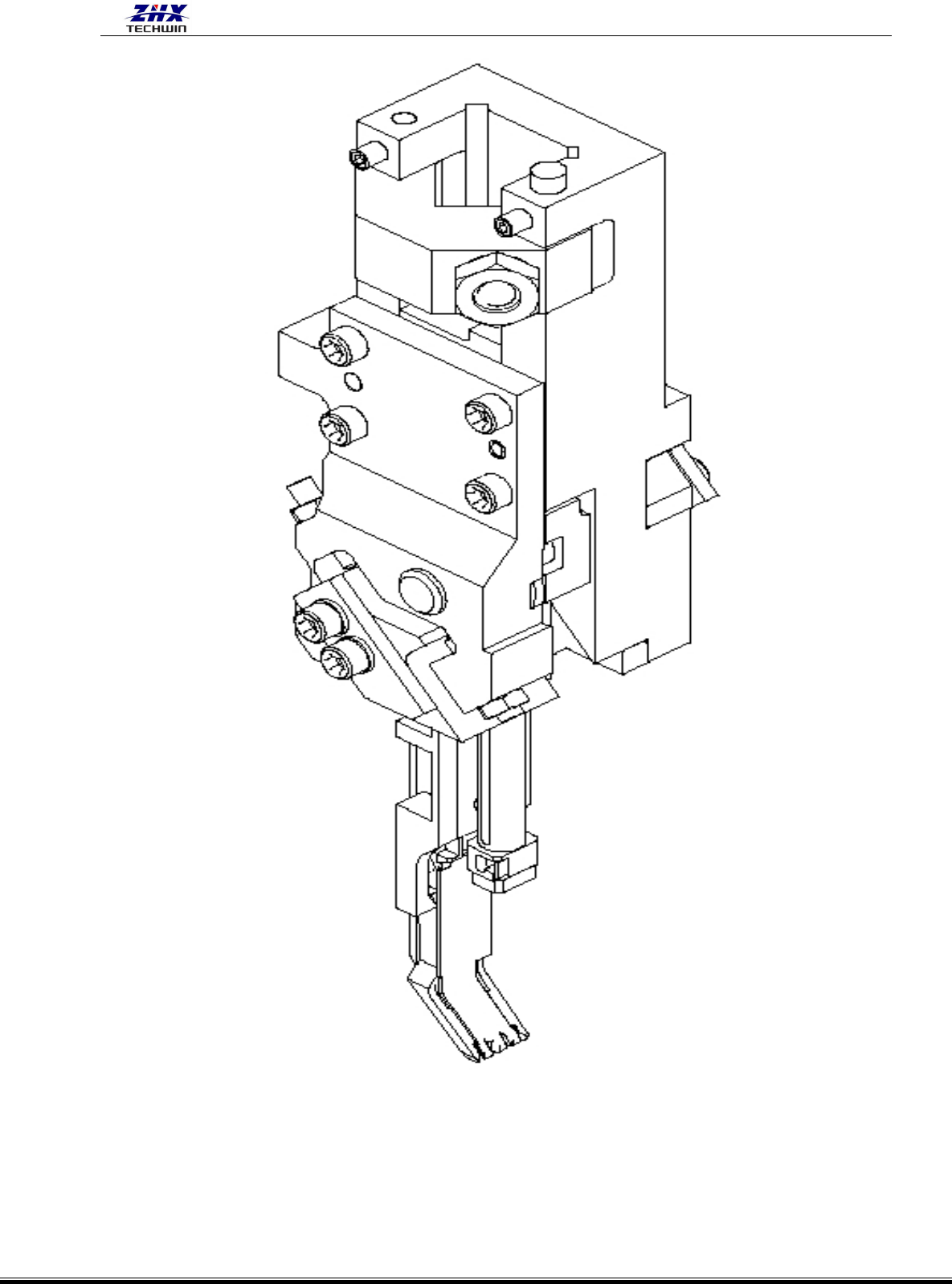

１）插件头的拆卸。
松开(8)螺丝，然后拔出(6)(7)销，再拨开(9)压紧块，就可以把整个插件头拿下来。
２）插件头的保养。
(１).先松开(16)螺丝，就可把(13)插件头滑盖拿开，把(12)异型滑块、（22）导套、(21)梅
花滑块和顶料机构拆出来，用不含纤维的干净的布擦干净，再均匀涂上本公司配机的雪油。
用手压一下(26)打料头，检查(25)打料销里面的(24)压杆滑块弹簧是否有张力，如果没
有就要更换。
用左手握住顶料机构的(33)三角滑块，再用右手向下压(35)夹紧块，这时夹紧块就会随
着(29)主爪向下移动，左右边爪也会随之张开，当压紧块下移到一定位置时就可以把压紧块
拉开，拉出时小心点，不要让里面的(28)边爪弹簧和(24)主爪弹簧弹飞出去，然后检查弹簧
有无张力，若无就需要更换，再在弹簧上均匀涂上本公司配机的雪油。
(4).检查(29)主爪、(30)左边爪、(35)夹紧块、(27)右边爪有没有磨损，如果有就需要更换。
３）插件头的安装。
把保养好的插件头按照刚才拆卸的反顺序安装起来，再装到机器上，最后检查每一个
螺丝是否有松动。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 71 -
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 72 -
2
3
40
4
39
5
22
7
8
9
10
11
12
21
13
15
18
19
17
24
16
23
20
25
26
31
29
28
27
32
30
33
34
35
36
14
37
38
41
1
14
14
8
8
6
16

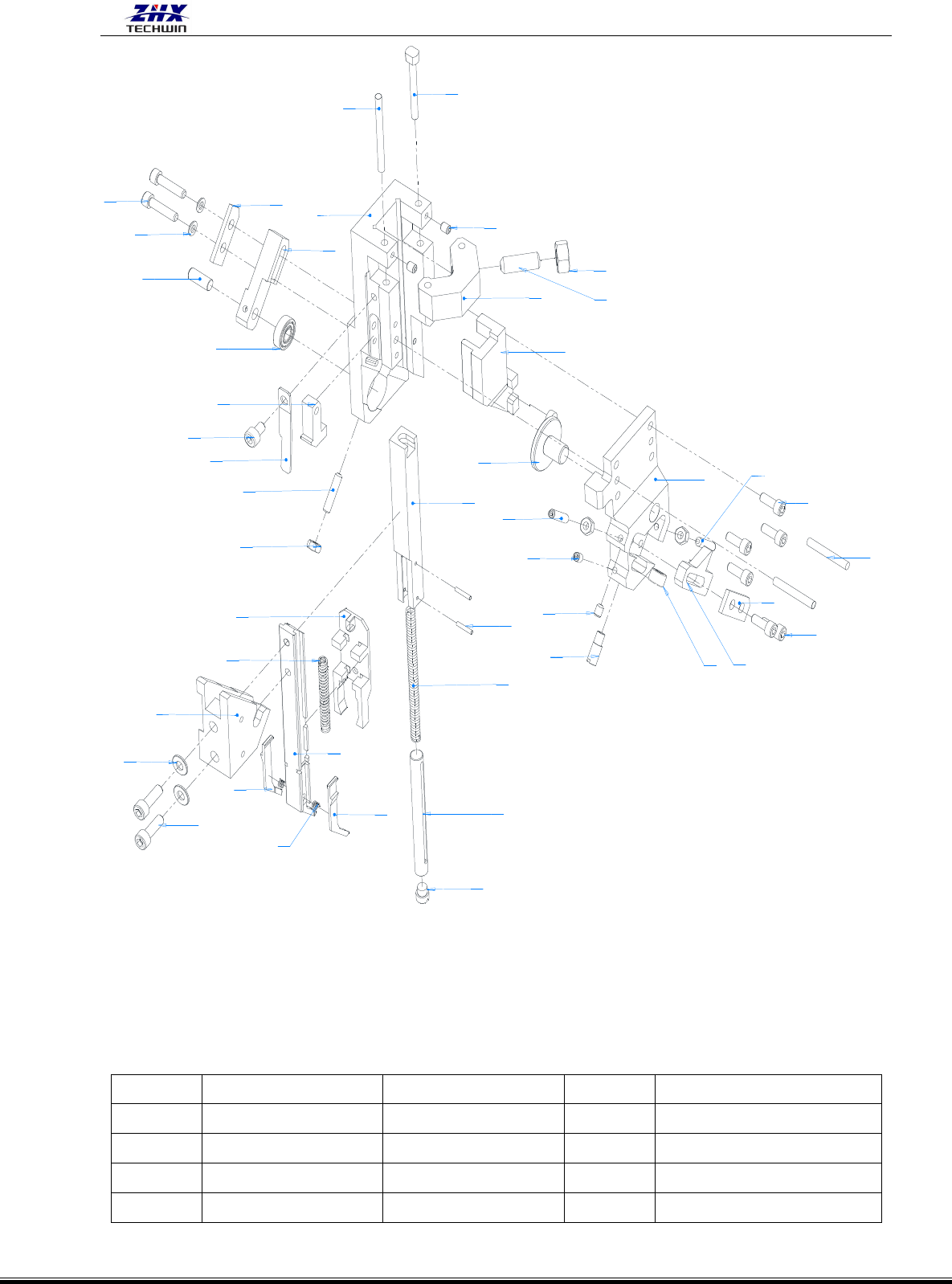

立式插件头分解示意图
序号 名称 编号 用量 备注
1 插件两端螺丝 LS1D-13024 2
2 M4 平垫 WJ-11121 2
3 垫片 LS1D-13003 1
4 调整块 LS1D-13002 1
