ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 77 - 2.5/5.0 /7.5 跨距 序号 名称 编号 用量 备注 1 7.5 主爪 LS75 -02021 1 2 7.5 左边 爪 LS75-02 022 1 3 7.5 右边 爪 LS75-02 023 1 4 7.5 夹紧 块 LS75-02 035 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 76 -

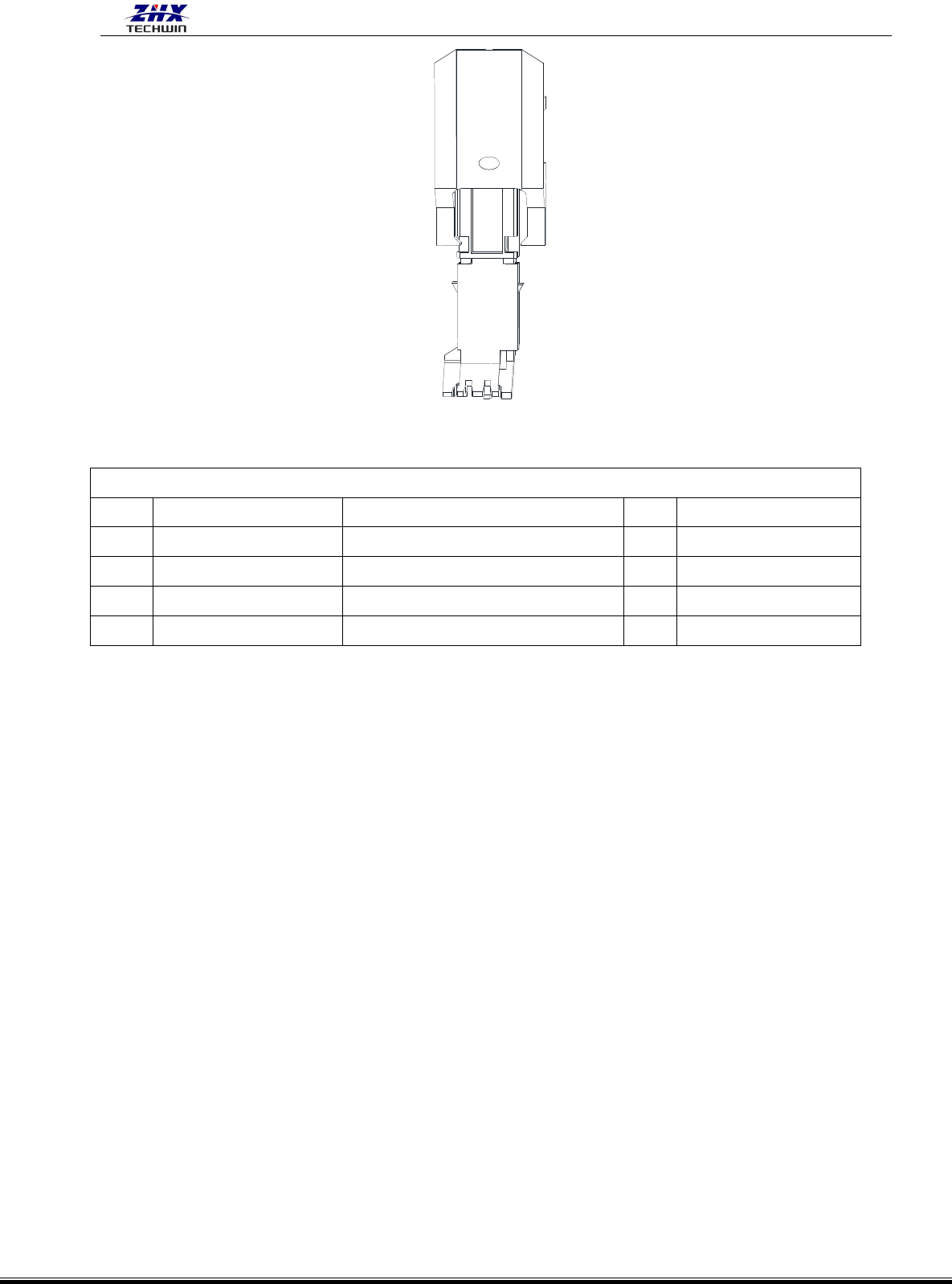

5.0/7.5/10 跨距
序号 名称 编号 用量 备注
1 10 主爪 LS10-13001 1
2 10 左边爪 LS10-130010 1
3 10 右边爪 LS10-130011 1
4 7.5 夹紧块 LS75-02035 1
2.5/5.0 跨距(13MM)
序号 名称 编号 用量 备注
1 左边爪 LS1D-13043 1
2 主爪 LS1D-13045 1
3 右边爪 LS1D-13044 1
4 7.5 夹紧块 LS75-02035 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 77 -
2.5/5.0/7.5 跨距
序号 名称 编号 用量 备注
1 7.5 主爪 LS75-02021 1
2 7.5 左边爪 LS75-02022 1
3 7.5 右边爪 LS75-02023 1
4 7.5 夹紧块 LS75-02035 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 78 -

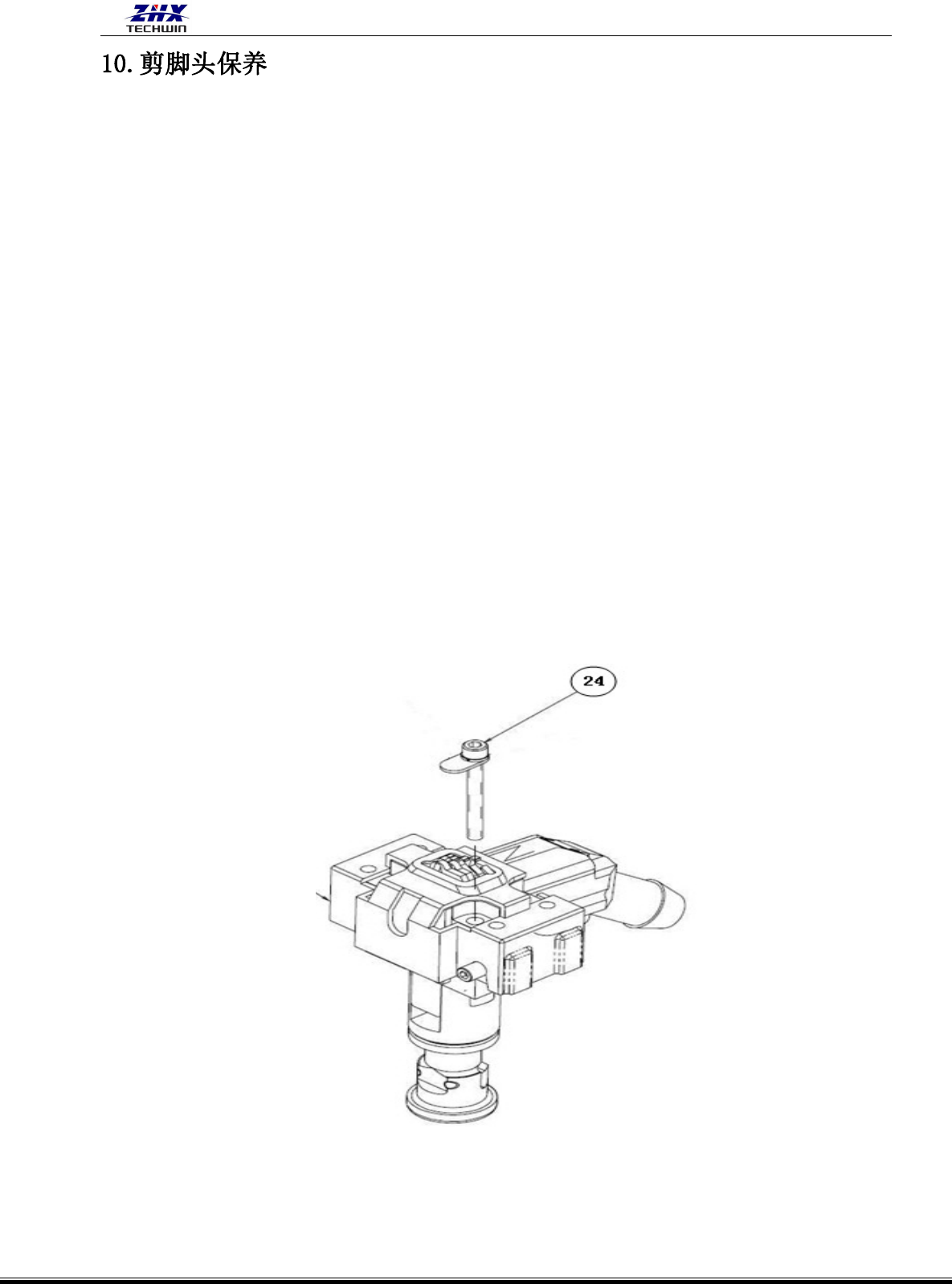

１）剪脚头的拆卸。
松开
○
1 WJ-10149 上较大的四个剪脚头固定螺丝，松开（9）LS1D-07034 上的螺丝，把检
测线拉出来，就可以把整个剪脚头拿出来。
2）剪脚头的保养。
(１).松开（7）上的螺丝，然后松开(10)、(20)、(19)上的螺丝把(20)拉出来，再把(6)给拉
出来，这样就可以把剪脚刀(2) (3) (4) (5)拿出来了，用不含纤维的干净的布把剪脚刀
擦干净，检查剪脚刀有没有磨损，磨损程度是多少，看是否需要更换。
(２).用不含纤维的干净的布把(6)擦干净，再涂上少许本公司配机的雪油。
(３).注意(3) (5)尾部部分和(9)之间的距离要在 0.3 毫米左右，太小会导致“插件检测”无
法检测，太大又会检测不到，它们的距离大小可以通过扭动(9)来实现，距离调好后，就
不要再随便去动它，并锁定(18)螺丝。
3）剪脚头的安装 。
把保养好的剪脚头按照刚才拆卸的反顺序重新把它装起来，再装到机器上，最后检查每个
螺丝有没有松动。
