ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 79 -
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 80 -
2.5/5.0 剪脚头零件明细
序号 名称 编号 用量 备注
1 剪脚头 LS1D-07015 1
2 剪脚弯刀 LS1D-07041 2
短脚刀系列
3 剪脚切刀 LS1D-07043 2
4 剪脚弯刀 LS1D-07041 1
5 剪脚切刀 LS1D-07044 1
6 销 LS1D-07026 1
7 剪脚头刀盖 LS1D-07051 2
8 调节座 LS1D-07029 1
9 检测杆 LS1D-07034 2
10 线脚漏槽 LS1D-07036 1
11 剪脚小滑块 5 LS1D-07031 1
12 剪脚头内弹簧螺丝 LS1D-07032 2
13 带胶机米螺丝 LS1D-07040 4
14 连杆固定块 LS1D-07030 1
15 调节座连杆 LS1D-07028 1
16 空心销 1.5X10 WJ-11509 2
17 底座漏斗 LS1D-07027 1
18 英制螺丝 LS1D-07037 12
19 英制螺丝 LS1D-07073 4
20 Pin（剪脚器用） LS1D-07033 2
21 底座漏斗螺丝 LS1D-07039 2
22 剪脚头弹簧 LS1D-07046 1
23 软胶管 LS1D-07045 1
24 螺丝 WJ-10149 4
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 81 -
16
19
2
3
20
4
5
21
17
23
15
14
8
11
22
6
12
13
18
10
1
9
7
3
2
7

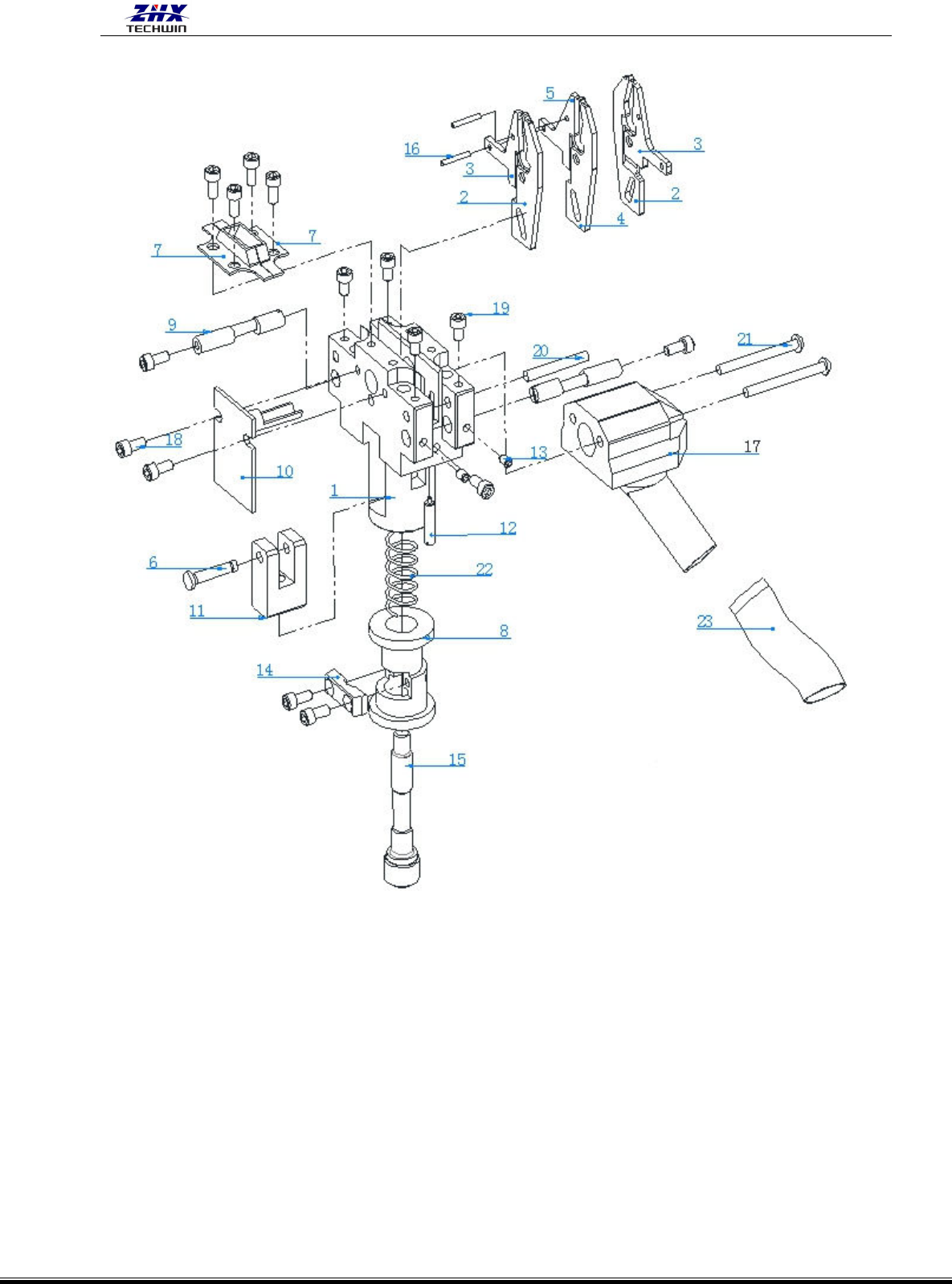

5.0剪脚头
